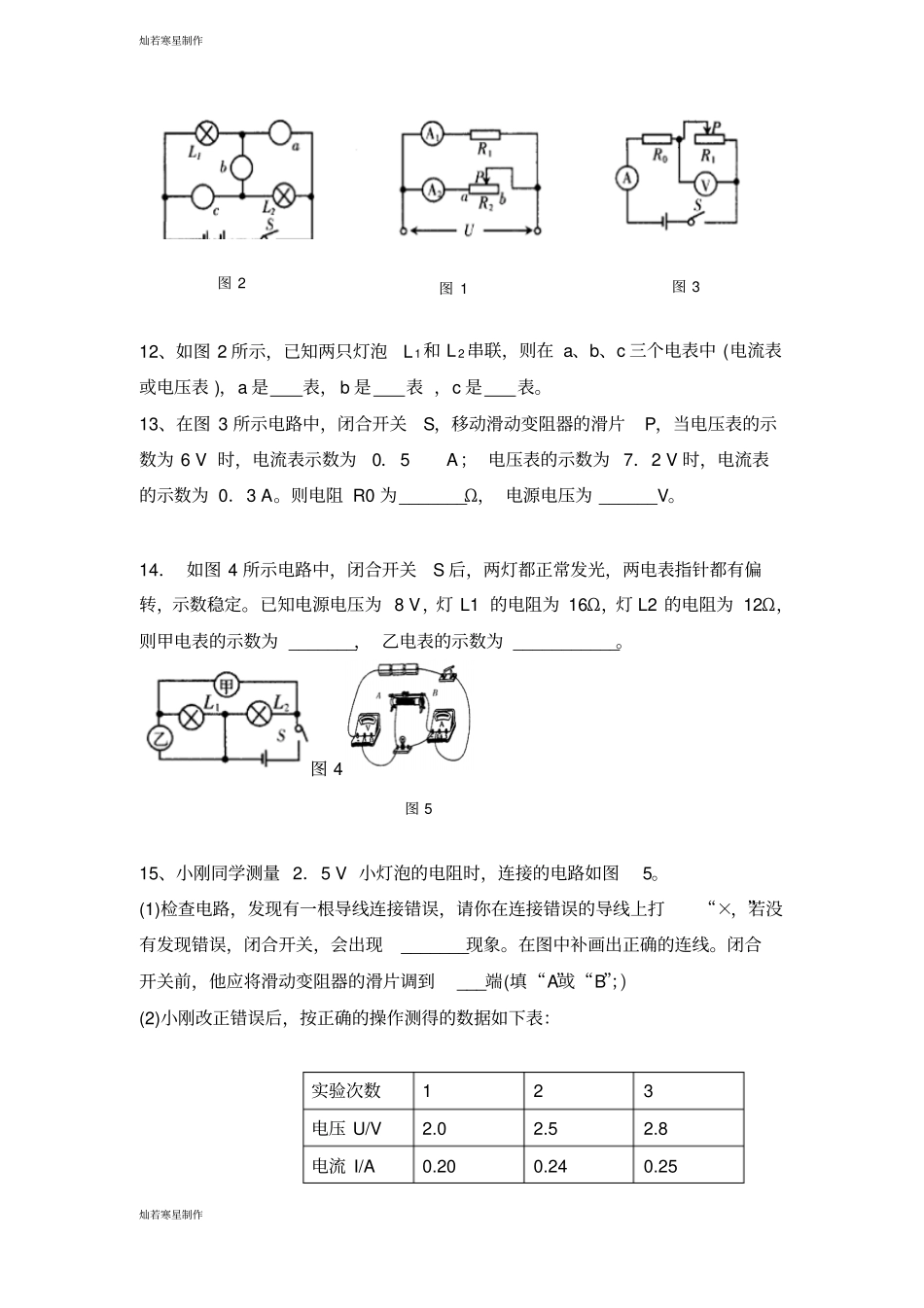

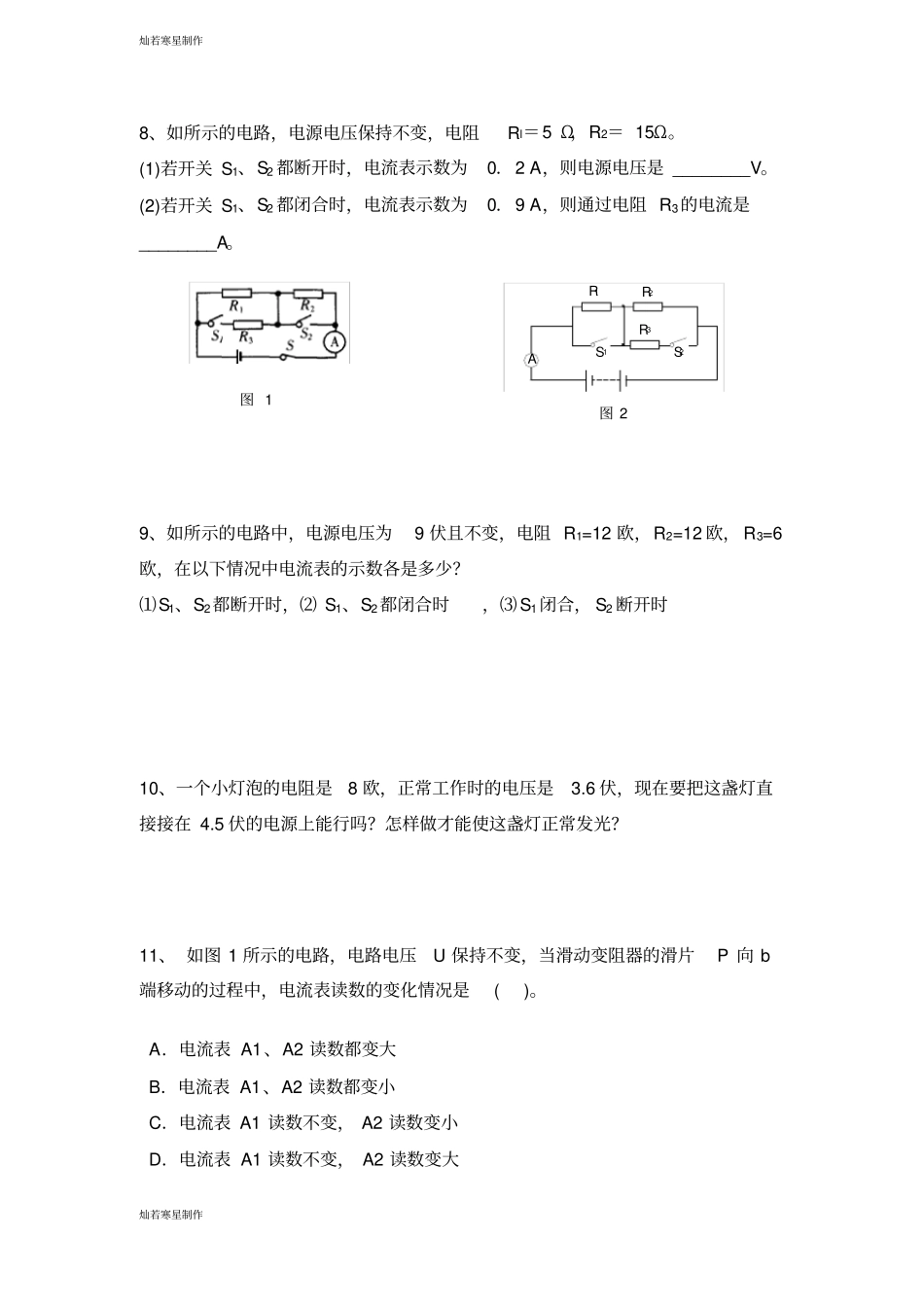

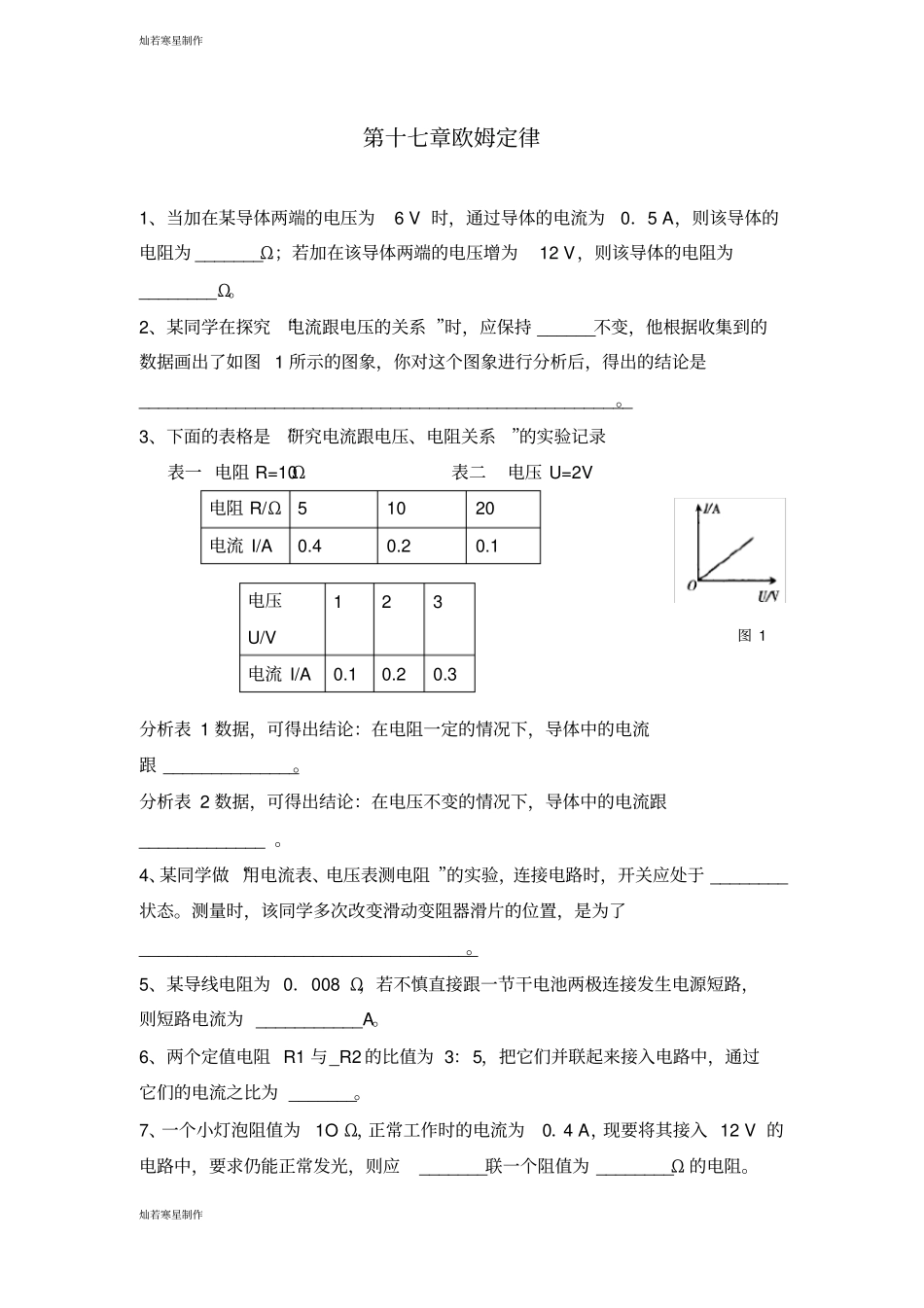

灿若寒星制作灿若寒星制作图1第十七章欧姆定律1、当加在某导体两端的电压为6V时，通过导体的电流为0．5A，则该导体的电阻为_______Ω；若加在该导体两端的电压增为12V，则该导体的电阻为________Ω。2、某同学在探究“电流跟电压的关系”时，应保持______不变，他根据收集到的数据画出了如图1所示的图象，你对这个图象进行分析后，得出的结论是___________________________________________________。3、下面的表格是“研究电流跟电压、电阻关系”的实验记录表一电阻R=10Ω表二电压U=2V电阻R/Ω51020电流I/A0.40.20.1分析表1数据，可得出结论：在电阻一定的情况下，导体中的电流跟______________。分析表2数据，可得出结论：在电压不变的情况下，导体中的电流跟_____________。4、某同学做“用电流表、电压表测电阻”的实验，连接电路时，开关应处于________状态。测量时，该同学多次改变滑动变阻器滑片的位置，是为了___________________________________。5、某导线电阻为0．008Ω，若不慎直接跟一节干电池两极连接发生电源短路，则短路电流为___________A。6、两个定值电阻R1与_R2的比值为3：5，把它们并联起来接入电路中，通过它们的电流之比为_______。7、一个小灯泡阻值为1OΩ，正常工作时的电流为0．4A，现要将其接入12V的电路中，要求仍能正常发光，则应_______联一个阻值为________Ω的电阻。电压U/V123电流I/A0.10.20.3灿若寒星制作灿若寒星制作8、如所示的电路，电源电压保持不变，电阻Rl＝5Ω，R2＝15Ω。(1)若开关S1、S2都断开时，电流表示数为0．2A，则电源电压是________V。(2)若开关S1、S2都闭合时，电流表示数为0．9A，则通过电阻R3的电流是________A。9、如所示的电路中，电源电压为9伏且不变，电阻R1=12欧，R2=12欧，R3=6欧，在以下情况中电流表的示数各是多少？⑴S1、S2都断开时，⑵S1、S2都闭合时，⑶S1闭合，S2断开时10、一个小灯泡的电阻是8欧，正常工作时的电压是3.6伏，现在要把这盏灯直接接在4.5伏的电源上能行吗？怎样做才能使这盏灯正常发光？11、如图1所示的电路，电路电压U保持不变，当滑动变阻器的滑片P向b端移动的过程中，电流表读数的变化情况是()。A．电流表A1、A2读数都变大B．电流表A1、A2读数都变小C．电流表A1读数不变，A2读数变小D．电流表A1读数不变，A2读数变大图11R2R3RS12SA图2灿若寒星制作灿若寒星制作12、如图2所示，已知两只灯泡L1和L2串联，则在a、b、c三个电表中(电流表或电压表)，a是表，b是表，c是表。13、在图3所示电路中，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为6V时，电流表示数为0．5A；电压表的示数为7．2V时，电流表的示数为0．3A。则电阻R0为_______Ω，电源电压为______V。14．如图4所示电路中，闭合开关S后，两灯都正常发光，两电表指针都有偏转，示数稳定。已知电源电压为8V，灯L1的电阻为16Ω，灯L2的电阻为12Ω，则甲电表的示数为_______，乙电表的示数为___________。图415、小刚同学测量2．5V小灯泡的电阻时，连接的电路如图5。(1)检查电路，发现有一根导线连接错误，请你在连接错误的导线上打“×”，若没有发现错误，闭合开关，会出现_______现象。在图中补画出正确的连线。闭合开关前，他应将滑动变阻器的滑片调到___端(填“A”或“B”)；(2)小刚改正错误后，按正确的操作测得的数据如下表：实验次数123电压U/V2.02.52.8电流I/A0.200.240.25图5图1图3图2灿若寒星制作灿若寒星制作则第1次测得的小灯泡的电阻为_________；从表中计算出三次小灯泡的电阻不相等。你认为可能的原因是____________。16、如图7所示，若电源电压为4V，Rl＝10Ω，R2的阻值范围为0～30Ω，闭合开关后，求：当滑动变阻器的滑片P从a端移到b端时，电流表、电压表的示数的变化范围。17、如图8所示，R2=R3=20Ω,当S1和S2都断开时，电流表的示数为0.4A，电压变的示数为4V，求：（1）R1的阻值。（2）电源电压。（3）S1和S2都闭合时电压表和电流表的读数。图7图8灿若寒星制作灿若寒星制作参考答案：1、12122、电阻当电阻不变时，导体中的电流，跟导体两端的电压成正比3、导体两端的电压成正比导体的电阻成反比4、断开多次测量避免...
