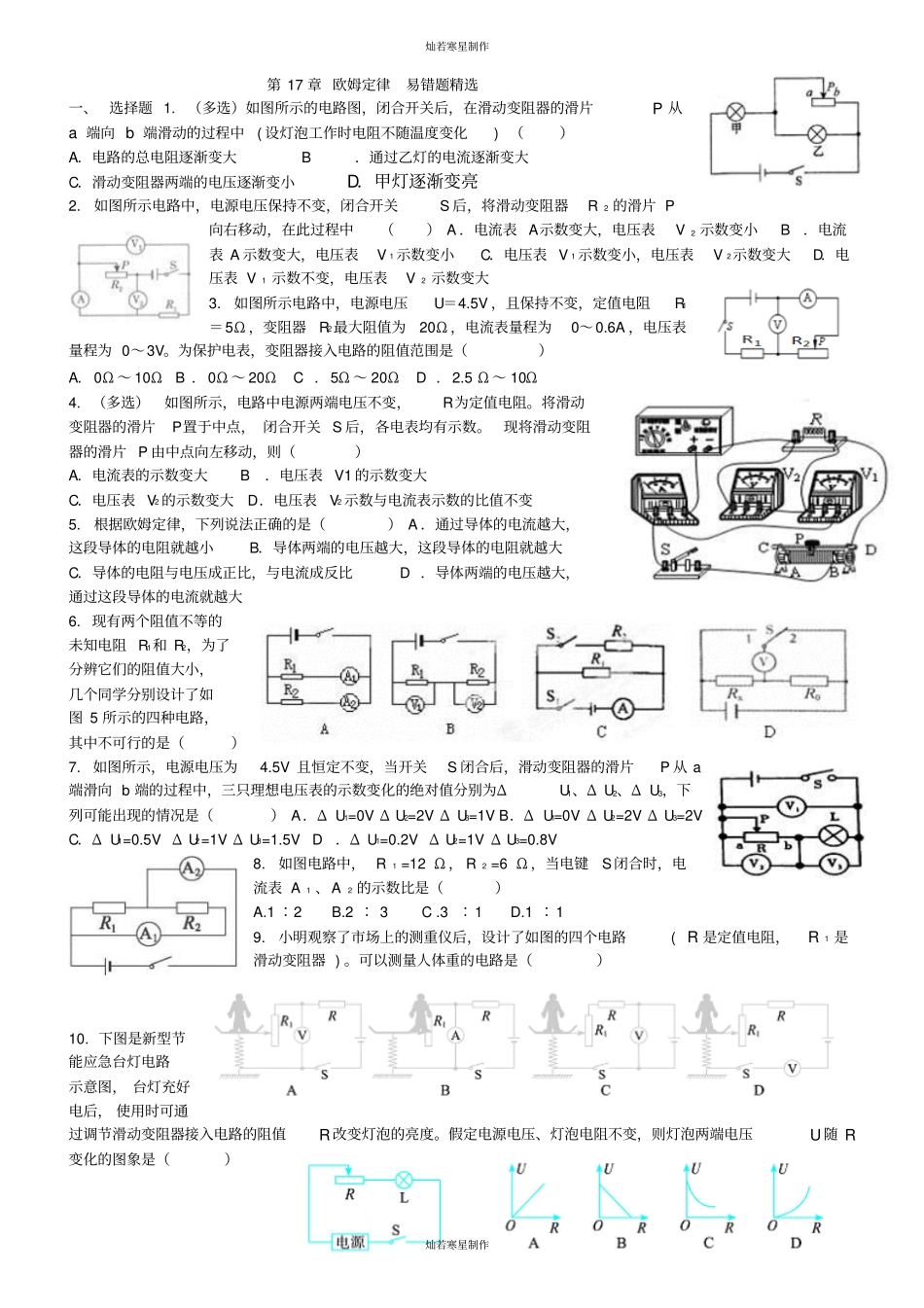

灿若寒星制作灿若寒星制作第17章欧姆定律易错题精选一、选择题1.（多选）如图所示的电路图，闭合开关后，在滑动变阻器的滑片P从a端向b端滑动的过程中(设灯泡工作时电阻不随温度变化)（）A．电路的总电阻逐渐变大B．通过乙灯的电流逐渐变大C．滑动变阻器两端的电压逐渐变小D．甲灯逐渐变亮2.如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（）A．电流表A示数变大，电压表V2示数变小B．电流表A示数变大，电压表V1示数变小C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数不变，电压表V2示数变大3.如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V。为保护电表，变阻器接入电路的阻值范围是（）A．0Ω～10ΩB．0Ω～20ΩC．5Ω～20ΩD．2.5Ω～10Ω4.（多选）如图所示，电路中电源两端电压不变，R为定值电阻。将滑动变阻器的滑片P置于中点，闭合开关S后，各电表均有示数。现将滑动变阻器的滑片P由中点向左移动，则（）A．电流表的示数变大B．电压表V1的示数变大C．电压表V2的示数变大D．电压表V2示数与电流表示数的比值不变5.根据欧姆定律，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．导体的电阻与电压成正比，与电流成反比D．导体两端的电压越大，通过这段导体的电流就越大6.现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图5所示的四种电路，其中不可行的是（）7.如图所示，电源电压为4.5V且恒定不变，当开关S闭合后，滑动变阻器的滑片P从a端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为ΔU1、ΔU2、ΔU3，下列可能出现的情况是（）A．ΔU1=0VΔU2=2VΔU3=1VB．ΔU1=0VΔU2=2VΔU3=2VC．ΔU1=0.5VΔU2=1VΔU3=1.5VD．ΔU1=0.2VΔU2=1VΔU3=0.8V8.如图电路中，R1=12Ω，R2=6Ω，当电键S闭合时，电流表A1、A2的示数比是（）A.1∶2B.2∶3C.3∶1D.1∶19.小明观察了市场上的测重仪后，设计了如图的四个电路(R是定值电阻，R1是滑动变阻器)。可以测量人体重的电路是（）10.下图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度。假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图象是（）灿若寒星制作灿若寒星制作11.小刚同学用下图所示的电路研究电流跟电阻的关系。在实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，他下一步的操作是（）A．记录电流表和电压表的示数B．将变阻器滑片向左移动C．将变阻器滑片向右移动D．增加电池的节数12.在如图所示的电路中，电池的电压为12V，滑动变阻器R的最大阻值是50Ω，电阻R1的阻值为10Ω。当变阻器的滑片P从a端滑向b端时，电流表的变化范围是（）A．0．24～0．2AB．0．2～0．24AC．0．2～1．2AD．1．2～0．2A13.从欧姆定律可以导出公式R/U/I，此公式说明（）A．当电压增大到原来的2倍时，电阻R增大到原来的2倍B．当电流增大到原来的2倍时，电阻R减小到原来的1/2C．电阻是导体本身的性质，当电压为零时，电阻阻值不变D．当电压为零时，电阻R也为零14.如图所示，若闭合开关S，则（）A．两只表的示数都减小B．两只表的示数都增大C．两只表的示数都不变D．电压表的示数增大，电流表的示数减小15.如图，电源电压恒定不变，当S闭合，滑动变阻器的滑片向右移动过程中，下列说法正确的是（）A.灯泡变亮，电压表读数不变B.灯泡变暗，电压表读数变小C.灯泡变亮，电压表读数变大D.灯泡变亮，电压表读数变小16.在一段导体的两端加一可变电压U，下列说法正确的是（）A.由R=U/I可知，R与U成正比B.不论U如何变化，U与I的比值不变C.U增加几倍，导体的电阻就增大几倍D.当U一定时，通过导体的电流与电阻成正比17.（多选）电阻R0的阻值已知，电源电压未知且保持不变，以下四个图中能测出Rx阻值的是()A．B．C．D．18.如图所示的四个电路中，R0为已知阻值的电阻，不可以测出未知电阻Rx的电路是()19.通过实验研究得出“通过导体的电流与导体...
