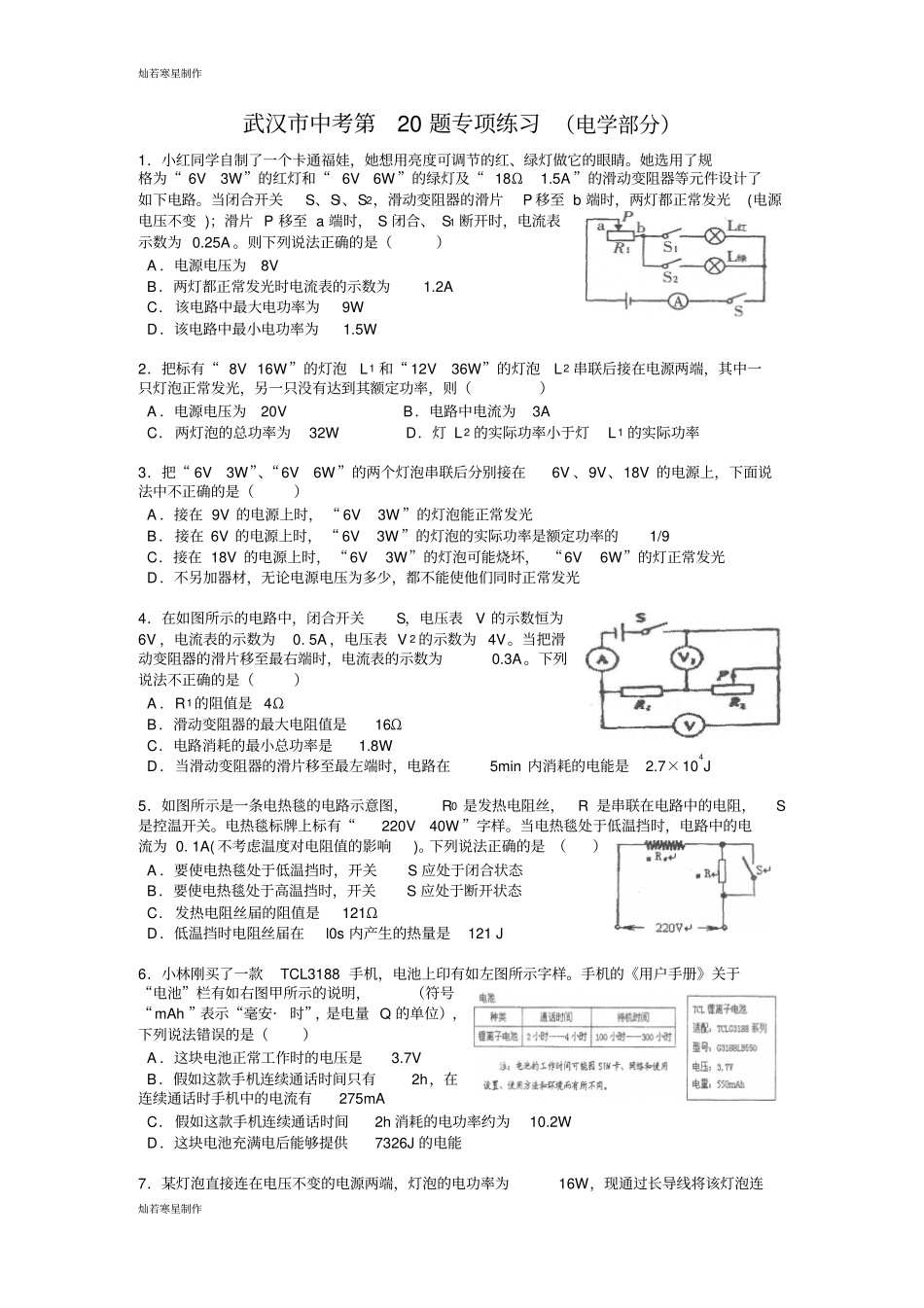

灿若寒星制作灿若寒星制作武汉市中考第20题专项练习（电学部分）1．小红同学自制了一个卡通福娃，她想用亮度可调节的红、绿灯做它的眼睛。她选用了规格为“6V3W”的红灯和“6V6W”的绿灯及“18Ω1.5A”的滑动变阻器等元件设计了如下电路。当闭合开关S、Sl、S2，滑动变阻器的滑片P移至b端时，两灯都正常发光(电源电压不变)；滑片P移至a端时，S闭合、S1断开时，电流表示数为0.25A。则下列说法正确的是（）A．电源电压为8VB．两灯都正常发光时电流表的示数为1.2AC．该电路中最大电功率为9WD．该电路中最小电功率为1.5W2．把标有“8V16W”的灯泡L1和“12V36W”的灯泡L2串联后接在电源两端，其中一只灯泡正常发光，另一只没有达到其额定功率，则（）A．电源电压为20VB．电路中电流为3AC．两灯泡的总功率为32WD．灯L2的实际功率小于灯L1的实际功率3．把“6V3W”、“6V6W”的两个灯泡串联后分别接在6V、9V、18V的电源上，下面说法中不正确的是（）A．接在9V的电源上时，“6V3W”的灯泡能正常发光B．接在6V的电源上时，“6V3W”的灯泡的实际功率是额定功率的1/9C．接在18V的电源上时，“6V3W”的灯泡可能烧坏，“6V6W”的灯正常发光D．不另加器材，无论电源电压为多少，都不能使他们同时正常发光4．在如图所示的电路中，闭合开关S，电压表V的示数恒为6V，电流表的示数为0.5A，电压表V2的示数为4V。当把滑动变阻器的滑片移至最右端时，电流表的示数为0.3A。下列说法不正确的是（）A．R1的阻值是4ΩB．滑动变阻器的最大电阻值是16ΩC．电路消耗的最小总功率是1.8WD．当滑动变阻器的滑片移至最左端时，电路在5min内消耗的电能是2.7×104J5．如图所示是一条电热毯的电路示意图，R0是发热电阻丝，R是串联在电路中的电阻，S是控温开关。电热毯标牌上标有“220V40W”字样。当电热毯处于低温挡时，电路中的电流为0.1A(不考虑温度对电阻值的影响)。下列说法正确的是（）A．要使电热毯处于低温挡时，开关S应处于闭合状态B．要使电热毯处于高温挡时，开关S应处于断开状态C．发热电阻丝届的阻值是121ΩD．低温挡时电阻丝届在l0s内产生的热量是121J6．小林刚买了一款TCL3188手机，电池上印有如左图所示字样。手机的《用户手册》关于“电池”栏有如右图甲所示的说明，（符号“mAh”表示“毫安·时”，是电量Q的单位），下列说法错误的是（）A．这块电池正常工作时的电压是3.7VB．假如这款手机连续通话时间只有2h，在连续通话时手机中的电流有275mAC．假如这款手机连续通话时间2h消耗的电功率约为10.2WD．这块电池充满电后能够提供7326J的电能7．某灯泡直接连在电压不变的电源两端，灯泡的电功率为16W，现通过长导线将该灯泡连灿若寒星制作灿若寒星制作接到原电源上，灯泡的功率为9W，若灯泡的电阻不变，则长导线消耗的电功率为()A．7WB．5WC．3WD．1W8．标有“4V1W”的小灯泡和“20Ω1A”的滑动变阻器连接在图所示的电路中。电源电压为6V，电流表量程为“0～0.6A”，电压表量程为“0～3V”。为确保电路安全，且灯泡不超过其额定功率，则闭合开关时，滑动变阻器接入电路的阻值变化范围应控制在(不考虑温度对电阻的影响)（）A．0～8ΩB．8～16ΩC．16～20ΩD．8～20Ω9．某同学做实验时，电路如图所示。已知电流表量程为0～0.6A，电压表量程为0～3V，电源电压保持6V不变，滑动变阻器最大阻值为50Ω，定值电阻R0为10Ω。闭合开关后在操作无误情况下，下列说法正确的是（）A．电流表最大示数为0.6AB．滑动变阻器消耗最小功率为0WC．电阻R0消耗的最大功率为1.8WD．电压表最小示数为1V10．如图所示电源电压不变，闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在15s内定值电阻Rl产生的热量为60J。则下列结果正确的是（）A．电源电压为10VB．R1的阻值为18ΩC．滑动变阻器R的最大阻值为9ΩD．R先后两次消耗的电功率之比为4:311．如图所示，电源电压保持不变，L1上标有“2.4V?W”，L2上标有“9V?W”。闭合开关Sl后，当开关S接“1”，滑片P在最左端时，电压表示数为4.8V，L1此时的实际功率是额定功率的1/4；当开关S接2时，P在中点，电压表示数为2V。若...
