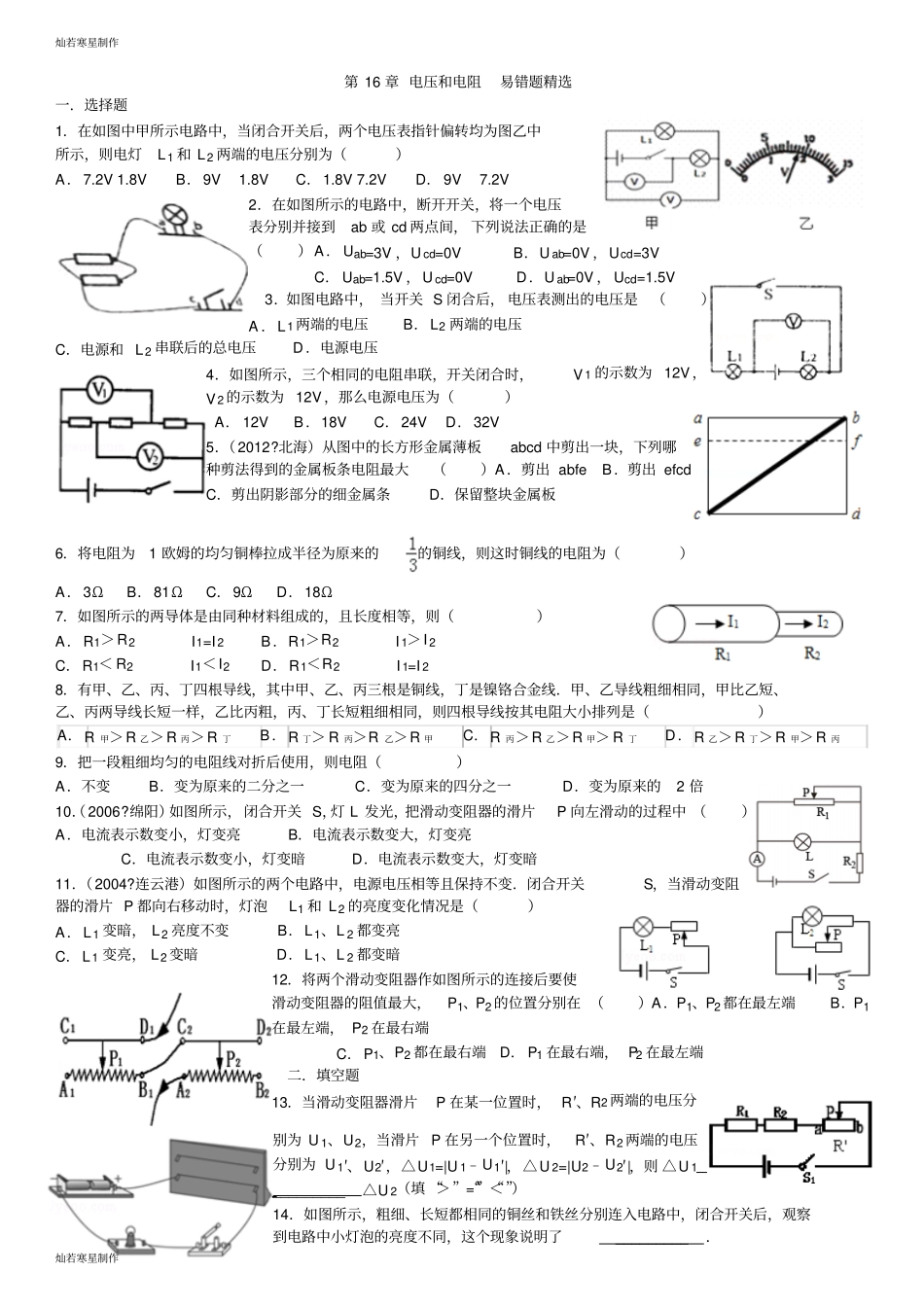

灿若寒星制作灿若寒星制作第16章电压和电阻易错题精选一．选择题1．在如图中甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙中所示，则电灯L1和L2两端的电压分别为（）A．7.2V1.8VB．9V1.8VC．1.8V7.2VD．9V7.2V2．在如图所示的电路中，断开开关，将一个电压表分别并接到ab或cd两点间，下列说法正确的是（）A．Uab=3V，Ucd=0VB．Uab=0V，Ucd=3VC．Uab=1.5V，Ucd=0VD．Uab=0V，Ucd=1.5V3．如图电路中，当开关S闭合后，电压表测出的电压是（）A．L1两端的电压B．L2两端的电压C．电源和L2串联后的总电压D．电源电压4．如图所示，三个相同的电阻串联，开关闭合时，V1的示数为12V，V2的示数为12V，那么电源电压为（）A．12VB．18VC．24VD．32V5．（2012?北海）从图中的长方形金属薄板abcd中剪出一块，下列哪种剪法得到的金属板条电阻最大（）A．剪出abfeB．剪出efcdC．剪出阴影部分的细金属条D．保留整块金属板6．将电阻为1欧姆的均匀铜棒拉成半径为原来的的铜线，则这时铜线的电阻为（）A．3ΩB．81ΩC．9ΩD．18Ω7．如图所示的两导体是由同种材料组成的，且长度相等，则（）A．R1＞R2I1=I2B．R1＞R2I1＞I2C．R1＜R2I1＜I2D．R1＜R2I1=I28．有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线．甲、乙导线粗细相同，甲比乙短、乙、丙两导线长短一样，乙比丙粗，丙、丁长短粗细相同，则四根导线按其电阻大小排列是（）A．R甲＞R乙＞R丙＞R丁B．R丁＞R丙＞R乙＞R甲C．R丙＞R乙＞R甲＞R丁D．R乙＞R丁＞R甲＞R丙9．把一段粗细均匀的电阻线对折后使用，则电阻（）A．不变B．变为原来的二分之一C．变为原来的四分之一D．变为原来的2倍10．（2006?绵阳）如图所示，闭合开关S，灯L发光，把滑动变阻器的滑片P向左滑动的过程中（）A．电流表示数变小，灯变亮B．电流表示数变大，灯变亮C．电流表示数变小，灯变暗D．电流表示数变大，灯变暗11．（2004?连云港）如图所示的两个电路中，电源电压相等且保持不变．闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是（）A．L1变暗，L2亮度不变B．L1、L2都变亮C．L1变亮，L2变暗D．L1、L2都变暗12．将两个滑动变阻器作如图所示的连接后要使滑动变阻器的阻值最大，P1、P2的位置分别在（）A．P1、P2都在最左端B．P1在最左端，P2在最右端C．P1、P2都在最右端D．P1在最右端，P2在最左端二．填空题13．当滑动变阻器滑片P在某一位置时，R′、R2两端的电压分别为U1、U2，当滑片P在另一个位置时，R′、R2两端的电压分别为U1′、U2′，△U1=|U1﹣U1′|，△U2=|U2﹣U2′|，则△U1_________△U2（填“＞”“=”“＜”）14．如图所示，粗细、长短都相同的铜丝和铁丝分别连入电路中，闭合开关后，观察到电路中小灯泡的亮度不同，这个现象说明了_________．灿若寒星制作灿若寒星制作15．如图所示，用酒精灯给电阻丝加热，在电阻丝温度不断升高的过程中，灯泡的亮度会逐渐变_________（选填“亮”或“暗”），说明电阻丝的电阻在_________（选填“增大”或“减小”）．16．一盏白炽灯使用时灯丝的温度会达到2000多摄氏度，这是它的电阻比停用后的电阻要_________（变大或变小，不变），如果关闭电源，灯丝的电阻将_________（变或不变）为零．17．如图所示，M、N与废灯泡的灯丝连接，闭合开关S后，用酒精灯给灯丝加热，可以观察到电流表的示数_________，小灯的亮度逐渐_________．18．如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯光变亮，则应连接接线柱_________（选填“a、b”、“b、c”或“a、c”）和灯泡_________联后接入电路中．三．解答题19．瑞瑞同学在参加物理实验考核时，对串联电路电压规律进行了探究．【猜想与假设】：串联电路中电源两端的电压等于各用电器两端的电压之和．【设计与进行实验】：（1）按图1所示的电路图连接图2实物图；（2）闭合开关，用电压表测出L1两端的电压；（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上...
