人教版九年级物理电路、电流、电压、电阻综合测试题VIP免费

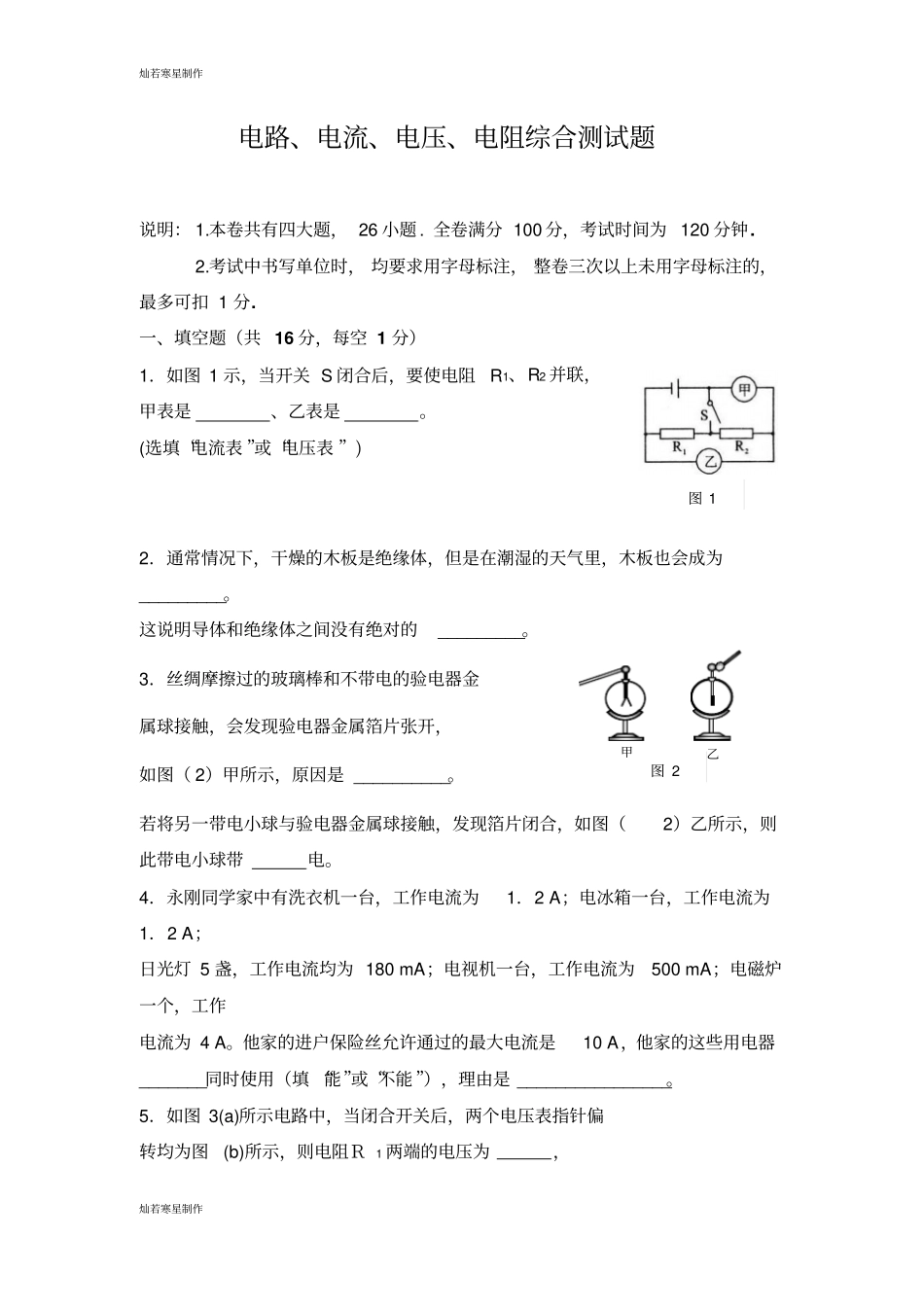

灿若寒星制作灿若寒星制作电路、电流、电压、电阻综合测试题说明：1.本卷共有四大题，26小题.全卷满分100分，考试时间为120分钟.2.考试中书写单位时，均要求用字母标注，整卷三次以上未用字母标注的，最多可扣1分.一、填空题（共16分，每空1分）1．如图1示，当开关S闭合后，要使电阻R1、R2并联，甲表是、乙表是。(选填“电流表”或“电压表”)2．通常情况下，干燥的木板是绝缘体，但是在潮湿的天气里，木板也会成为_________。这说明导体和绝缘体之间没有绝对的_________。3．丝绸摩擦过的玻璃棒和不带电的验电器金属球接触，会发现验电器金属箔片张开，如图（2）甲所示，原因是__________。若将另一带电小球与验电器金属球接触，发现箔片闭合，如图（2）乙所示，则此带电小球带电。4．永刚同学家中有洗衣机一台，工作电流为1．2A；电冰箱一台，工作电流为1．2A；日光灯5盏，工作电流均为180mA；电视机一台，工作电流为500mA；电磁炉一个，工作电流为4A。他家的进户保险丝允许通过的最大电流是10A，他家的这些用电器_______同时使用（填“能”或“不能”），理由是________________。5．如图3(a)所示电路中，当闭合开关后，两个电压表指针偏转均为图(b)所示，则电阻Ｒ1两端的电压为，图2甲乙图1灿若寒星制作灿若寒星制作图5Ｒ2两端的电压为。6．家庭电路中的电风扇、洗衣机、电视机等用电器使用的插座与电灯之间的连接方式是_________联，开关与电灯之间的连接方式是_________联。7．某导体两端的电压为6伏，10秒内通过导体横截面的电荷量为3库，则通过导体的电流为_______安，如果该导体两端的电压变为12伏，则该导体的电阻为_______欧。8．如图4，电源电压为12V，电压表示数为4V，则两灯泡是______联，L1两端的电压是_____V，。二、选择题（共20分，把你认为正确的答案序号填写在题后的括号内.第9～12小题，每小题只有一个正确答案，每小题3分；第13、14小题为不定项选择，每小题有一个或几个正确答案，每小题4分，全部选择正确得4分.不定项选择正确但不全得2分，不选、多选或错选得0分）9．某同学看到一条通电导线某处绝缘皮因损坏而裸露，为防止触电事故，他想临时将损坏处包起来，可是，他手边没有绝缘胶带，他可以选用下列材料中的（）A．锡箔纸B．塑料纸C．湿布条D．废铁片10．在如图5所示的电路中，当开关S闭合后，电压表示数为6V；当开关S断开时，电压表示数为4V，则此时灯L1和L2两端的电压分别为：（）A、6V4VB、4V6VC、2V4VD、4V2V11．白炽灯丝断了，再搭接上接入原电路中，则()A.电灯会变亮，因为电阻减小而电流增大B.电灯会变亮，因为电阻增大而热量增多C.电灯会变暗，因为电阻增大而电流减小图4图3051015V0123(b)(a)灿若寒星制作灿若寒星制作D.电灯亮度不变，因为电源电压不变12．击剑比赛中，当甲方运动员的剑(图中用“S甲”表示)击中乙方的导电服时，电路导通，乙方指示灯亮。如图（6）所示能反映这种原理的电路是（）13．关于导体的电阻，下列说法中不正确的是（）A．通过导体的电流是0A时，电阻为OΩB．导体电阻与它两端的电压成正比，与通过它的电流成反比C．粗细相同的导线，长的导线电阻一定较大D．同种材料制成的长短一样的两条导线，细的电阻较大14．如图7所示，在探究并联电路中的电流关系时，小明同学用电流表测出A．B．C三处的电流分别为IA＝0.51A，IB＝0.31A，IC＝0.19A，发现B、C两点的电流并不等于A点的电流，原因可能的是（）A．两灯泡的规格不同B．实验时某一电流测量错误C．电流表的影响D．电源的电压不稳定三、作图、简答题或计算题（共32分，第15～19小题各4分，第20、21小题各6分）15．电阻R1的阻值为5Ω，当电阻R1与R2以某种方式连接后接在电源两端时，R1两端的电压为3V；当两电阻以另一种方式连接在同一电源两端时，R1两端的电压为7V。请你在图8中虚线框内画出电阻R1与R2的两种连接电路；图7图6图8灿若寒星制作灿若寒星制作16.根据图所示的电路图，用笔画线代替导线，连接实物电路(要求导线不能交叉)。17．如图10所示，两个小球带电荷时而张开一定的角度，甲图所带的电荷量最少，丙图中所带的电荷量最多。试分析两小球所带电荷的性质，比较三...
