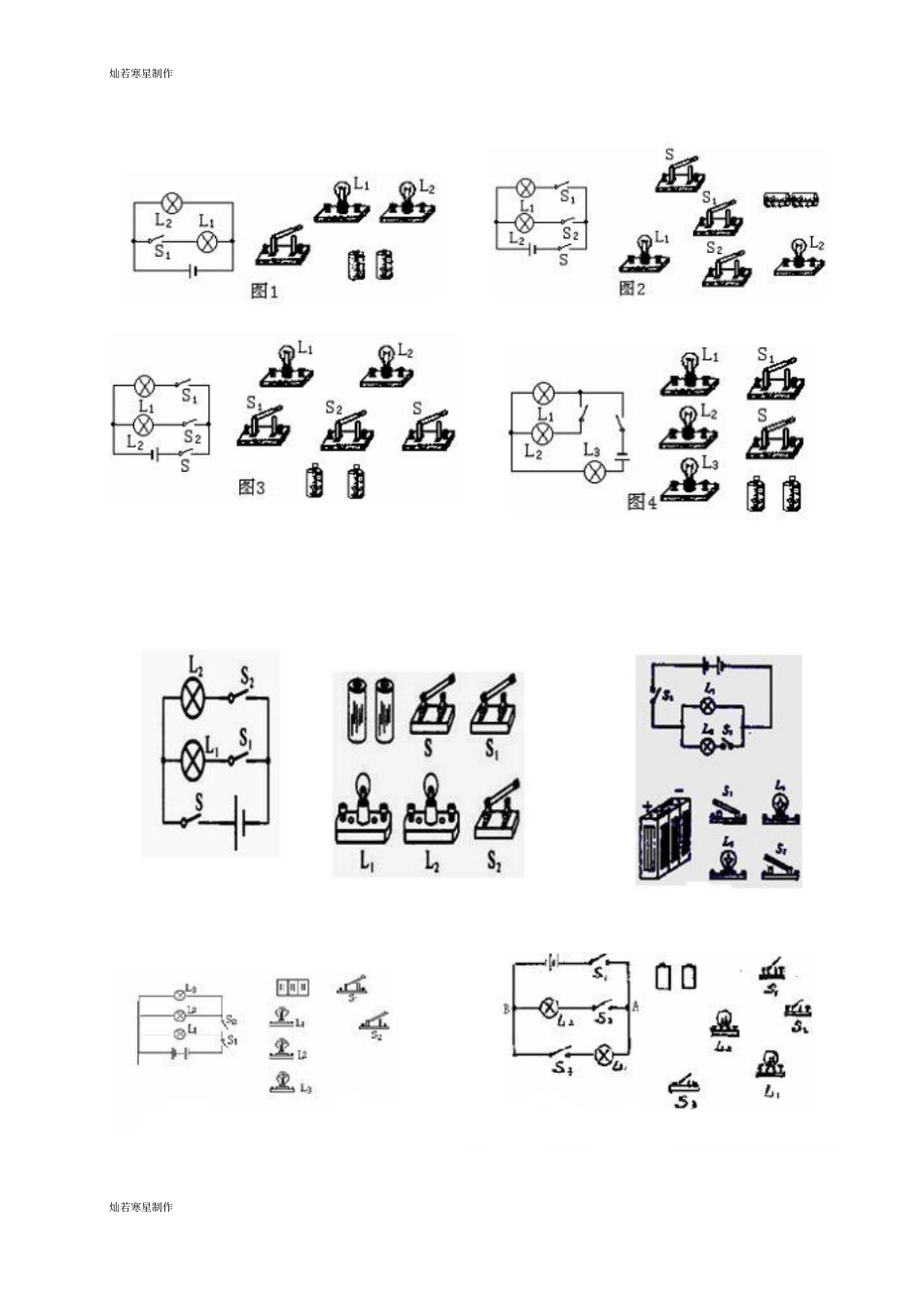

灿若寒星制作灿若寒星制作电路和电路练习题一根据电路图连接实物图灿若寒星制作灿若寒星制作灿若寒星制作灿若寒星制作二根据实物图画电路图1、如图所示的电路中，正确的是()2、分析下图所示的实物连接电路，下列说法中正确的是（）A、L1、L2是串联B、L1、L3是串联C、L1、L2、L3是串联D、L1、L2、L3是并联3、如图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合开关________。4、关于电源短路及其危害，下列说法中正确的是()A．短路就是连接电路用的导线很短B．短路没有危害，并且节省导线灿若寒星制作灿若寒星制作C．短路就是电路中没有开关D．短路时，电源会发热而烧坏5、如图所示，下列电路中，开关同时控制电灯和电铃的是（）6、请根据左边实物连接的电路图，画出其电路图。7、如图(7)所示电路，以下说法正确的是()A．只接通S1灯亮，电铃响B．只接通S2灯亮，电铃响C．只断开S3灯亮，电铃响D．只断开S1灯亮，电铃响8、如上右图所示，若要A灯亮，B灯不亮，应将开关闭合，若要B灯亮A灯不亮，应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯．9、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。10、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。灿若寒星制作灿若寒星制作11、如上右图所示，按电路图用笔画线作导线，将元件连接起来.12、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组13、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。14、根据图11—15(a)的电路图，在图11—15(b)中画出对应的实物连接图．15、在下左图中，根据实物图，画出相应的电路图．灿若寒星制作灿若寒星制作16、根据右上图所示的实物图，画出电路图．17、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．18、将图11—19中的电路元件按电路图连接成实物图．(要求导线不交叉)19、请把图4-9中的电路元件连成电路图。要求：S只控制L1，S2控制干路。20．（2011浙江杭州，第5题）利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。下列电路图中合理的是（）灿若寒星制作灿若寒星制作21．(2011年浙江衢州第20题）为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。下列设计最合理的电路图是（）22．(2011甘肃兰州，第11题)导体容易导电是由于（）A．导体中存在大量的自由电子B．导体中存在大量的自由电荷C．导体中存在大量的自由离子D．导体中存在大量的带电粒子15．（2011四川成都，A卷第12题）图（甲）所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V。则图（乙）所示电路中，与之对应的是（）23．（2011江苏连云港，第12题）为了生活方便，卧室里的同一个照明灯通常用两个开关控制．一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A图中的Sl、S2及C图中的S1为单刀双掷开关）（）24（08广东）小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，该指示灯就会发光。图2所示的模似电路图符合要求的是灿若寒星制作灿若寒星制作（）25．（08丽水）右图是医院病房与护士值班室的示意图，病人需要护理时，只要按床边的按钮开关就能及时通知护士：1号床的病人按下开关S1，护士值班室的灯L1亮；2号床的病人按下开关S2，护士值班室的灯L2亮。下列电路图符合要求的是（）26（08无锡）某机要室大门是由电动机控制的，钥...
