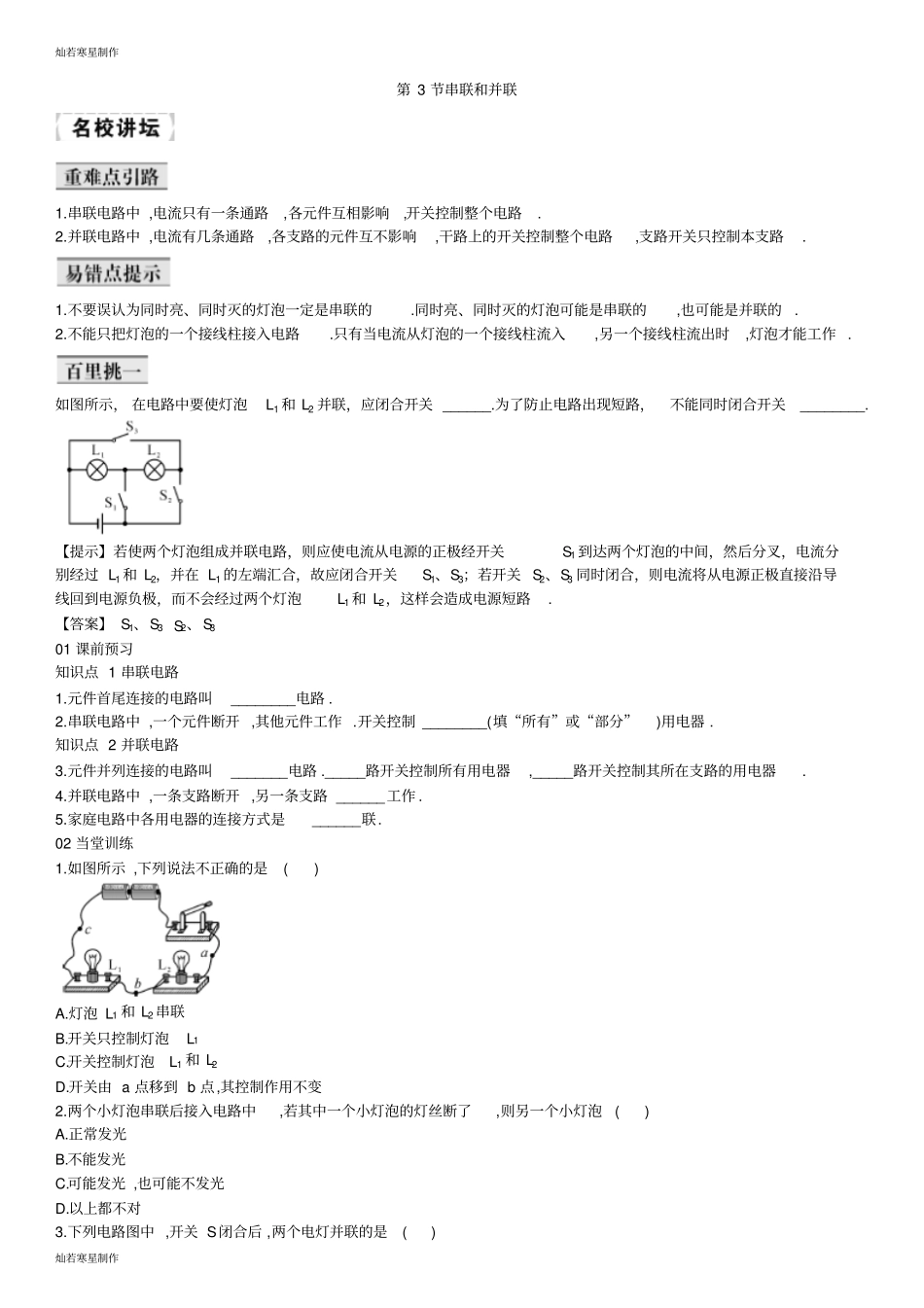

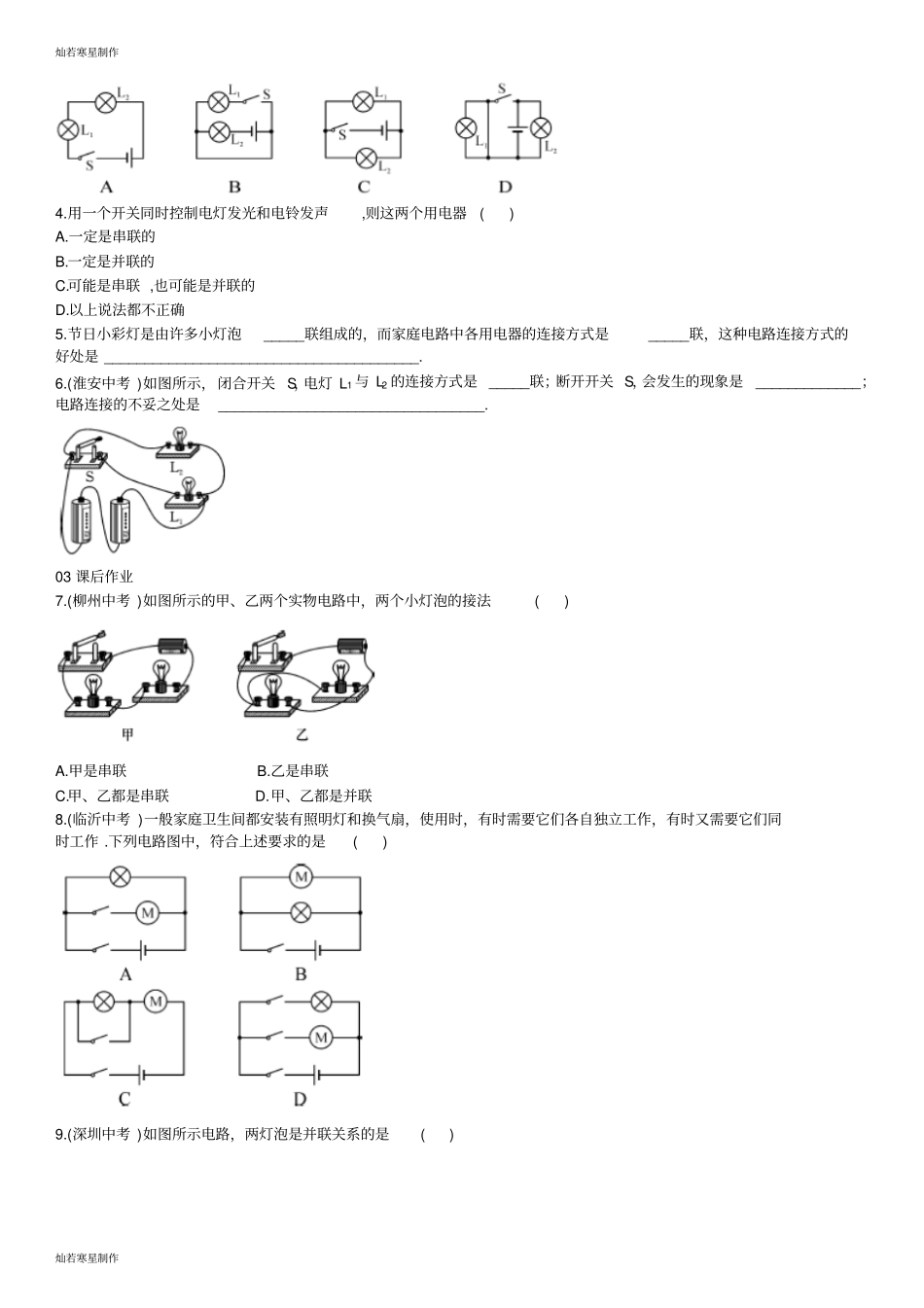

灿若寒星制作灿若寒星制作第3节串联和并联1.串联电路中,电流只有一条通路,各元件互相影响,开关控制整个电路.2.并联电路中,电流有几条通路,各支路的元件互不影响,干路上的开关控制整个电路,支路开关只控制本支路.1.不要误认为同时亮、同时灭的灯泡一定是串联的.同时亮、同时灭的灯泡可能是串联的,也可能是并联的.2.不能只把灯泡的一个接线柱接入电路.只有当电流从灯泡的一个接线柱流入,另一个接线柱流出时,灯泡才能工作.如图所示，在电路中要使灯泡L1和L2并联，应闭合开关______.为了防止电路出现短路，不能同时闭合开关________.【提示】若使两个灯泡组成并联电路，则应使电流从电源的正极经开关S1到达两个灯泡的中间，然后分叉，电流分别经过L1和L2，并在L1的左端汇合，故应闭合开关S1、S3；若开关S2、S3同时闭合，则电流将从电源正极直接沿导线回到电源负极，而不会经过两个灯泡L1和L2，这样会造成电源短路.【答案】S1、S3S2、S301课前预习知识点1串联电路1.元件首尾连接的电路叫________电路.2.串联电路中,一个元件断开,其他元件工作.开关控制________(填“所有”或“部分”)用电器.知识点2并联电路3.元件并列连接的电路叫_______电路._____路开关控制所有用电器,_____路开关控制其所在支路的用电器.4.并联电路中,一条支路断开,另一条支路______工作.5.家庭电路中各用电器的连接方式是______联.02当堂训练1.如图所示,下列说法不正确的是()A.灯泡L1和L2串联B.开关只控制灯泡L1C.开关控制灯泡L1和L2D.开关由a点移到b点,其控制作用不变2.两个小灯泡串联后接入电路中,若其中一个小灯泡的灯丝断了,则另一个小灯泡()A.正常发光B.不能发光C.可能发光,也可能不发光D.以上都不对3.下列电路图中,开关S闭合后,两个电灯并联的是()灿若寒星制作灿若寒星制作4.用一个开关同时控制电灯发光和电铃发声,则这两个用电器()A.一定是串联的B.一定是并联的C.可能是串联,也可能是并联的D.以上说法都不正确5.节日小彩灯是由许多小灯泡_____联组成的，而家庭电路中各用电器的连接方式是_____联，这种电路连接方式的好处是_______________________________________.6.(淮安中考)如图所示，闭合开关S，电灯L1与L2的连接方式是_____联；断开开关S，会发生的现象是_____________；电路连接的不妥之处是_________________________________.03课后作业7.(柳州中考)如图所示的甲、乙两个实物电路中，两个小灯泡的接法()A.甲是串联B.乙是串联C.甲、乙都是串联D.甲、乙都是并联8.(临沂中考)一般家庭卫生间都安装有照明灯和换气扇，使用时，有时需要它们各自独立工作，有时又需要它们同时工作.下列电路图中，符合上述要求的是()9.(深圳中考)如图所示电路，两灯泡是并联关系的是()灿若寒星制作灿若寒星制作10.(菏泽中考)小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作.小聪断定冰箱门上有一个开关S，下面小聪的判断中正确的是()A.冰箱内的照明灯和压缩机串联B.冰箱内的照明灯和压缩机并联，开关S在干路上C.冰箱内的照明灯和压缩机并联，开关S和照明灯串联D.冰箱内的照明灯和压缩机并联，开关S和压缩机串联11.(贺州中考)如图所示，电路中的小灯泡L1、L2是______(填“串联”或“并联”).若小灯泡L1的灯丝断了后，再闭合开关S.小灯泡L2将______(填“发光”或“不发光”).12.如图所示,若只需灯L1发光,则用导线连接____接线柱;若连接B、C接线柱,则灯L1、L2______联;若使灯L1、L2并联,则应将接线柱A与B连接,接线柱C与_____连接.13.如图是小丽同学探究并联电路中的开关的控制作用的实物连接图，请在下面横线上填写当图中开关S1、S2处于以下状态时，灯泡A、B的亮熄情况：(1)S1断开，S2闭合时________________________；(2)S1闭合，S2断开时________________________；(3)S1和S2都闭合时__________________________.14.小亮和小刚是同班好朋友，又是住在同一家属楼上下层的邻居，经常一起去上学.为了相约方便，他们想连接一个能够相互呼叫的电路，只要一方按下自己书桌上的开关，对方书桌上的电铃就会响.如图是他们设计的电路，你认为这个电路图____...
