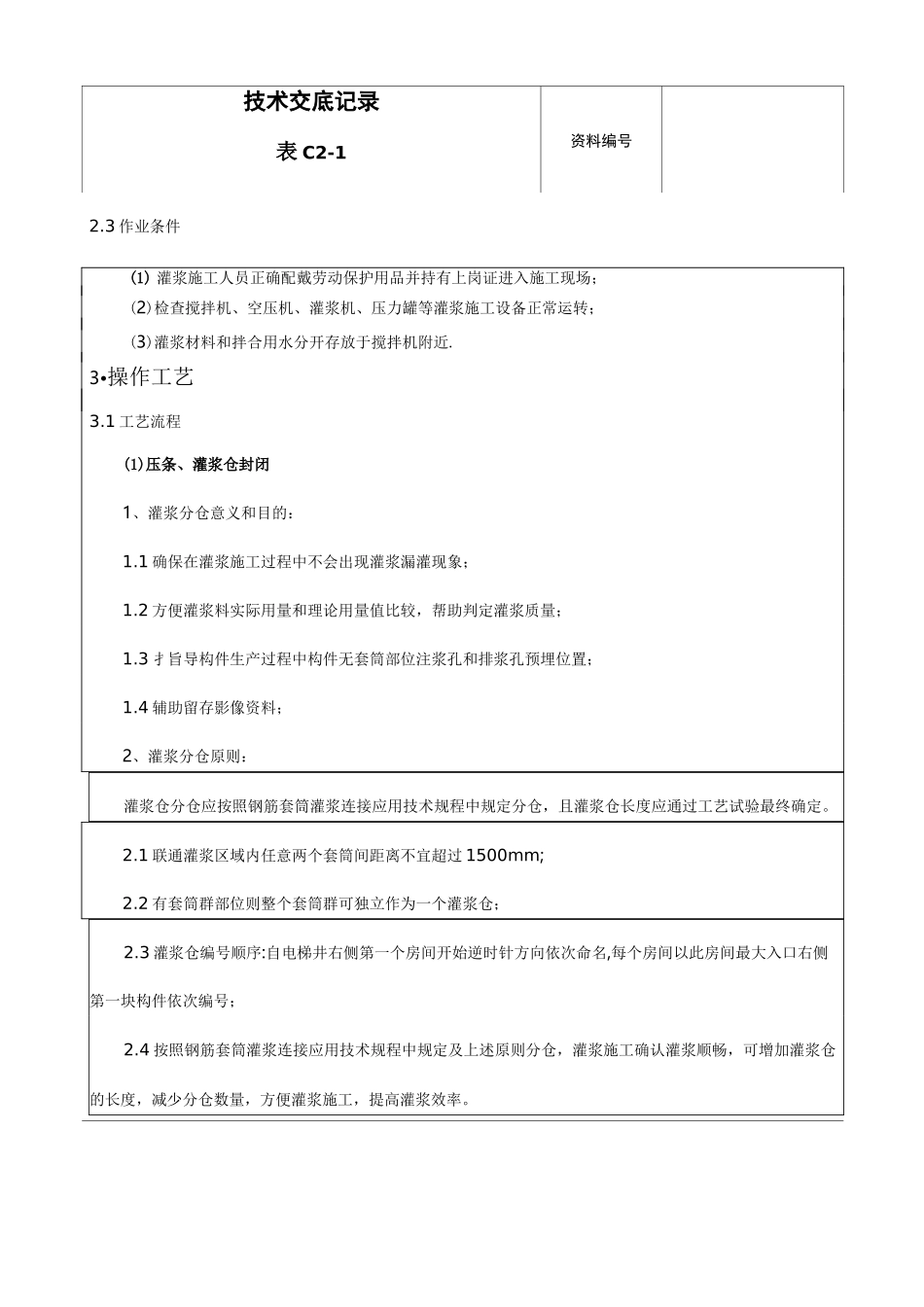

技术交底记录表C2-1资料编号工程名称顺义区后沙峪镇SY00-0019-6001、6003地块R2二类居住用地施工单位福建德班建筑工程有限公司审核人分包单位□施组总设计交底□单位工程施组交底□施工方案交底□专项施工方案交底0施工作业交底交底部位本次交底适用于本工程住宅楼接受交底范围本次交底适用于本工程住宅楼交底摘要:套筒灌浆施工工艺与质量要求交底内容:1.施工范围本次交底适用于本工程住宅楼。2.施工准备2.1材料要求本工灌浆施工使用常温灌浆料,使用环境为5弋以上,必须符合根据JG/T408-2013《钢筋连接用套筒灌浆料》、DB11/T1470—2017《钢筋套筒灌浆连接技术规程》、Q/HDJZG014-2016《钢筋连接用高性能灌浆料》企业标准要求。1、套筒灌浆料与灌浆套筒匹配使用,套筒品牌为“中建机械”,有匹配的形式检验报告。钢筋套筒灌浆连接接头应符合JGJ107中I级变形性能等级的要求。技术交底记录资料编号表C2-12、套筒灌浆料应按照产品设计(说明书)要求的用水量进行配制。拌合用水应符合JGJ63的规定。3、当温度低于5弋时,应使用低温型专用产品,低温型产品的适用温度为套筒部位温度-5弋〜10弋,当环境日最低温度小于-10°C,或日最高温度大于15弋时禁止使用。4性能要求套筒灌浆料性能应符合下表的规定:序号检验项目单位技术指标1流动度初始流动度mm>30030min流动度mm>2602竖向膨胀率3h%>0.0224th与3h差值%0.02-0.53抗压强度1dMpa>353dMpa>6028dMpa>854氯离子含量%<0.035泌水率%0注试件成型时的试验室的温度应为20士21C相对湿度应大于50%养护室的温度应为20士1C,相对湿度应大于90%;养护水的温度应为20士1C。灌浆材料和拌合水的温度应与试验室的环境温度一致。2.2施工机具气泵、搅拌机、灌浆机、空压机、电子秤、记录仪技术交底记录表C2-1资料编号2.3作业条件(1)灌浆施工人员正确配戴劳动保护用品并持有上岗证进入施工现场;(2)检查搅拌机、空压机、灌浆机、压力罐等灌浆施工设备正常运转;(3)灌浆材料和拌合用水分开存放于搅拌机附近.3•操作工艺3.1工艺流程(1)压条、灌浆仓封闭1、灌浆分仓意义和目的:1.1确保在灌浆施工过程中不会出现灌浆漏灌现象;1.2方便灌浆料实际用量和理论用量值比较,帮助判定灌浆质量;1.3扌旨导构件生产过程中构件无套筒部位注浆孔和排浆孔预埋位置;1.4辅助留存影像资料;2、灌浆分仓原则:灌浆仓分仓应按照钢筋套筒灌浆连接应用技术规程中规定分仓,且灌浆仓长度应通过工艺试验最终确定。2.1联通灌浆区域内任意两个套筒间距离不宜超过1500mm;2.2有套筒群部位则整个套筒群可独立作为一个灌浆仓;2.3灌浆仓编号顺序:自电梯井右侧第一个房间开始逆时针方向依次命名,每个房间以此房间最大入口右侧第一块构件依次编号;2.4按照钢筋套筒灌浆连接应用技术规程中规定及上述原则分仓,灌浆施工确认灌浆顺畅,可增加灌浆仓的长度,减少分仓数量,方便灌浆施工,提高灌浆效率。技术交底记录表C2-1资料编号3灌浆仓制作方法:3.1转换层:外墙板和内墙板均用坐浆砂浆勾缝,但针对有空调板等构件对勾缝施工有遮挡部位用封仓珍珠棉压条;3.2标准层:A.内墙板采用坐浆砂浆勾缝;B•外墙板夹芯保温板对应部位用封仓珍珠棉压条,外墙板内侧采用坐浆砂浆勾缝;4、分仓方法:4.1确认分仓位置;4.2用两根细木条塞入预制墙板下方20mm缝隙中,木条间距约30-50mm;4.3用拌合好的坐浆砂浆填满两根木条之间缝隙,插捣密实;5、预制构件吊装安装时,对需要灌浆的接缝进行封堵预制构件吊装安装前在剪力墙靠近EPS保温板的一侧(外侧)封堵采用提前布置PE密封条封堵。密封条有一定厚度,压扁至接缝高度时有一定强度,密封条采用不吸水材料,压密封条应注意牢固,按测量放线进行压制,避免影响结构。禁止对已完工的PE条随意踩踏或重压,禁止移动及毁坏,加强成品保护。预制构件吊装固定后,对需要灌浆的接缝进行封堵。封堵前先用水将封堵部位湿润。封堵宽度一般为20mm左右,灌浆仓封闭应密闭良好、不漏浆。(2)灌浆料搅拌1、严格按照规定配合比及拌合工艺拌制灌浆材料。目前使用灌浆材料的用水量为:干料质量*0.12=50kg*0.12=6.0kg,即:2袋灌浆料加入6kg水。技术交底记录资料编号表C2-12、自加...
