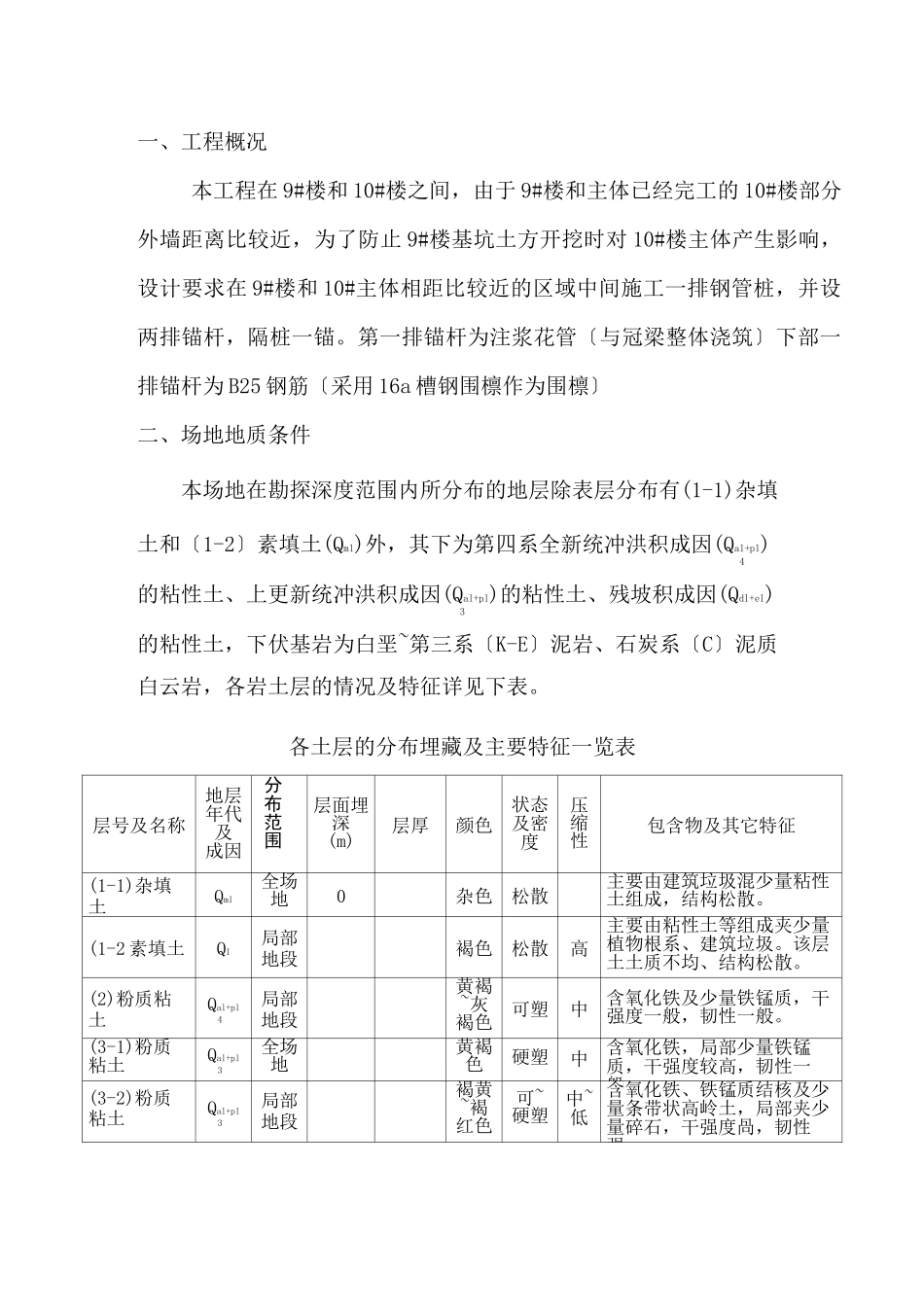

rrurrk批XXX工程钢管桩基坑支护专项施工方案XXX公司二零一一年七月一、工程概况二、场地地质条件三、设计技术要求四、施工准备工作五、施工方案六、主要机械设备七、安全及文明施工措施八、安全保证体系框图九、现场文明施工十、质量保证措施十一、施工组织机构及管理人员配备十二、竣工验收及资料一、工程概况本工程在9#楼和10#楼之间，由于9#楼和主体已经完工的10#楼部分外墙距离比较近，为了防止9#楼基坑土方开挖时对10#楼主体产生影响，设计要求在9#楼和10#主体相距比较近的区域中间施工一排钢管桩，并设两排锚杆，隔桩一锚。第一排锚杆为注浆花管〔与冠梁整体浇筑〕下部一排锚杆为B25钢筋〔采用16a槽钢围檩作为围檩〕二、场地地质条件本场地在勘探深度范围内所分布的地层除表层分布有(1-1)杂填土和〔1-2〕素填土(Qml)外，其下为第四系全新统冲洪积成因(Qal+pl)4的粘性土、上更新统冲洪积成因(Qal+pl)的粘性土、残坡积成因(Qdl+el)3的粘性土，下伏基岩为白垩~第三系〔K-E〕泥岩、石炭系〔C〕泥质白云岩，各岩土层的情况及特征详见下表。各土层的分布埋藏及主要特征一览表层号及名称地层年代及成因分布范围层面埋深(m)层厚颜色状态及密度压缩性包含物及其它特征(1-1)杂填土Qml全场地0杂色松散主要由建筑垃圾混少量粘性土组成，结构松散。(1-2素填土QI局部地段褐色松散高主要由粘性土等组成夹少量植物根系、建筑垃圾。该层土土质不均、结构松散。(2)粉质粘土Qal+pl4局部地段黄褐~灰褐色可塑中含氧化铁及少量铁锰质，干强度一般，韧性一般。(3-1)粉质粘土Qal+pl3全场地黄褐色硬塑中含氧化铁，局部少量铁锰质，干强度较高，韧性一般。(3-2)粉质粘土Qal+pl3局部地段褐黄~褐红色可~硬塑中~低含氧化铁、铁锰质结核及少量条带状高岭土，局部夹少量碎石，干强度咼，韧性强。(3-3)粘土Qal+pl3全场地褐黄~褐红色硬塑~坚硬中~低含氧化铁、云母片、铁锰结核及团块状灰白色高岭土，干强度较咼，韧性强。(4)粘土Qdl+el局部分布褐黄色可~硬塑中为残坡积成因的粘性土，含氧化铁、铁锰质结核及咼岭土，夹少量未完全风化的基岩碎块，局部夹块石，成分主要为砂岩和灰岩。(5-1)强风化泥岩K-E大部分地段浅黄色中~低原岩结构基本已破坏，大部分风化成土状，夹少量中风化碎块，遇水易软化崩解。(5-2)中风化泥岩大部分场地灰黄~灰色该层属软岩，岩体较破碎，岩石基本质量等级为V级，岩石碎屑及基质组份主要有石英粉砂、泥质、绢云母、细晶方解石等，具泥质结构，岩芯呈短、长柱状，节理裂隙发冃，锤击声脆、易碎。⑹中风化泥质白云岩C部分场地深灰色~灰黑色该层属较硬岩，岩体较破碎岩石基本质量等级为w级岩芯呈短、长柱状，节理裂隙发育，锤击声脆。局部含泥质和碳质。有少许溶蚀现象发育〔如31#孔附近〕，外表见溶孔凹槽，未发现溶洞。三、设计技术要求钢管桩孔径200mm间距400mm，长度9m,钢管直径114m,壁厚10mm。在施工钢管桩的同时，用气锤隔一根钢管桩打入一根6m长、外径48mm壁厚5mm的花管〔花管段长度为4m〕，硅酸盐水泥浆。最后在钢管桩上部做一条锁口梁，锁口梁截面尺寸为400mmX300mm,总长度为m,采用强度等级为C30砼，9#楼基坑土方开挖后每隔一根钢管桩施工一根锚杆长度分别为16m，锚杆孔径为150mm，钢筋为B25mm，硅酸盐水泥浆，然后用16a槽钢作为围檩，使钢管桩和锚杆连成一个整体，最后在钢管桩外壁及锁口梁上部挂网喷砼，喷锚采用C20喷射砼，厚60-80mm，尺寸6.9mX23.46m。四、施工准备工作(1)根据设计单位提供的设计图纸进行平面定位，报业主、监理认可。(2)在监理见证下，对工程所用材料在外观和质量保证验收合格后进行见证取样送检，检验合格后方可使用。本工程钢管桩和锚杆采用千米钻施工，花管用气锤打入。五、施工方案1、施工工艺施工流程1、根据测量放线及钢管桩平面布置图合理安排钻机就位；2、进行成孔作业：千米钻泥浆护壁法成孔，成孔深度约为9m。3、安置钢管：钢管直径114m，壁厚10mm，将钢管桩安置在孔洞的正中间。5、注浆：向钢管桩和花管内插入胶管再注浆，水泥采用42.5硅酸盐，水灰比0.5,成桩后水泥浆液强度不低于25MPa。6、钢管桩和花管施工完成后对锁口梁进行施工，混泥土采...
