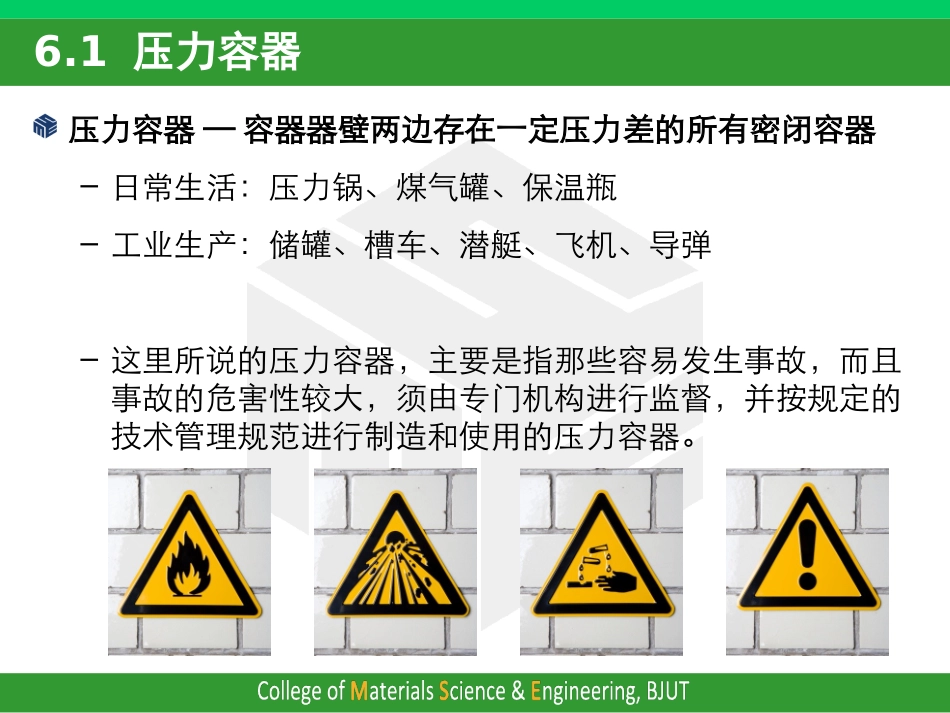

第六章压力容器与气瓶压力容器与气瓶6.1压力容器压力容器—容器器壁两边存在一定压力差的所有密闭容器–日常生活：压力锅、煤气罐、保温瓶–工业生产：储罐、槽车、潜艇、飞机、导弹–这里所说的压力容器，主要是指那些容易发生事故，而且事故的危害性较大，须由专门机构进行监督，并按规定的技术管理规范进行制造和使用的压力容器。6.1压力容器我国压力容器的界限范围–我国规定，同时具备以下三个条件的容器才属于《压力容器安全技术监察规程》的管制范围:①最高工作压力大于等于0.1MPa(不包括液体静压力，下同)②内直径(非圆形截面指其最大尺寸)不小于0.15m，且容积大于等于0.025m3③盛装介质为气体、液化气体或最高工作温度高于和等于标准沸点的液体6.1压力容器按压力分类a.低压容器(L)•0.1MPap1.6MPab.中压容器(M)•1.6MPap10Mpac.高压容器(H)•10MPap100Mpad.超高压容器(U)•p100MPa按实际应用分类a.反应压力容器(R)•反应釜、合成塔等b.换热压力容器(E)•余热锅炉、热交换器等c.分离压力容器(S)•分离器、过滤器等d.贮存压力容器(C、B)•各种贮罐压力容器的分类6.1压力容器国家劳动部根据压力容器的压力高低，介质的危害程度以及在生产中的重要作用将压力容器分为三类第一类：•普通低压容器第二类：•中压容器•盛装易燃、有毒介质的低压容器•高温使用的低压容器压力容器的分类第三类：•高压容器•毒性极度和高度危害的中压容器•PV≥0.2MPa.M3的低压容器•毒性中等且PV≥0.5MPa.M3的中压容器•PV≥10MPa.M3的中压贮存容器6.1压力容器压力容器的潜在危害性–压力容器的压差，使容器具备了能量随时释放的可能性和危险性(泄漏和爆炸)液体的压缩性极小，容器发生爆炸时其膨胀功及释放的能量很小，危害也小气体具有很大的压缩性，容器发生爆炸时瞬时卸压膨胀所释放的能量大，危害性也很大承载压力和容积相同的压力容器，工作介质为气体的要比介质为液体的爆破能量大数百倍至数万倍。工作介质工作压力容积液液气气6.1压力容器压力容器的潜在危害性–压力容器的压差，使容器具备了能量随时释放的可能性和危险性(泄漏和爆炸)承载压力和容积相同的压力容器，工作介质为气体的要比介质为液体的爆破能量大数百倍至数万倍。工作介质工作压力容积这里所说的液体，是指常温下的液体，不包括最高工作温度高于其标准沸点(即标准大气压下的沸点)的液体和液化气体。6.1压力容器压力容器的潜在危害性–压力容器的压差，使容器具备了能量随时释放的可能性和危险性(泄漏和爆炸)工作介质工作压力容积–压力容器的工作压力是指容器在正常使用过程中，所承受的最高压力载荷–一般来说工作压力越高，或者容器的容积越大，则容器爆炸时气体膨胀所释放的能量也越大，事故的危害性越严重–盛装介质毒性越大越危险–工作环境越恶劣(化学反应、高温)越危险6.1压力容器实验室常用高温、高压设备和容器高压反应釜高压反应釜6.1压力容器实验室常用高温、高压设备和容器多功能气氛压力烧结炉多功能气氛压力烧结炉6.1压力容器实验室常用高温、高压设备和容器冷等静压成形机冷等静压成形机6.1压力容器实验室常用高温、高压设备和容器热等静压烧结炉热等静压烧结炉6.1压力容器实验室常用高温、高压设备和容器高温自蔓延反应炉高温自蔓延反应炉6.1压力容器实验室常用高温、高压设备和容器各种气瓶各种气瓶6.2压力容器的安全附件6.2.1安全阀安全阀是压力容器上最常用的安全泄压装置–通过阀的自动开启排出介质来降低容器内的过高压力6.2压力容器的安全附件6.2.1安全阀优点–只排出压力容器内的高于规定值的部分压力•当容器内的压力降到正常压力值时则自动关闭•使压力容器和安全阀重新工作•从而不会使压力容器一旦超压就得把全部介质排出而造成浪费和生产中断–安全阀的结构特点使其安装和调整比较容易6.2压力容器的安全附件6.2.1安全阀缺点–密封性较差•即使比较好的安全阀在其正常工作的工作压力作用下也难免会轻微的泄漏•由于弹簧等惯性作用，阀门的开启有滞后现象，因而泄压反应较慢，当介质不洁净时，阀芯和阀座会粘连，使安全阀达到开启压力而打不开或使安全阀不严密，没达到开启压力...
