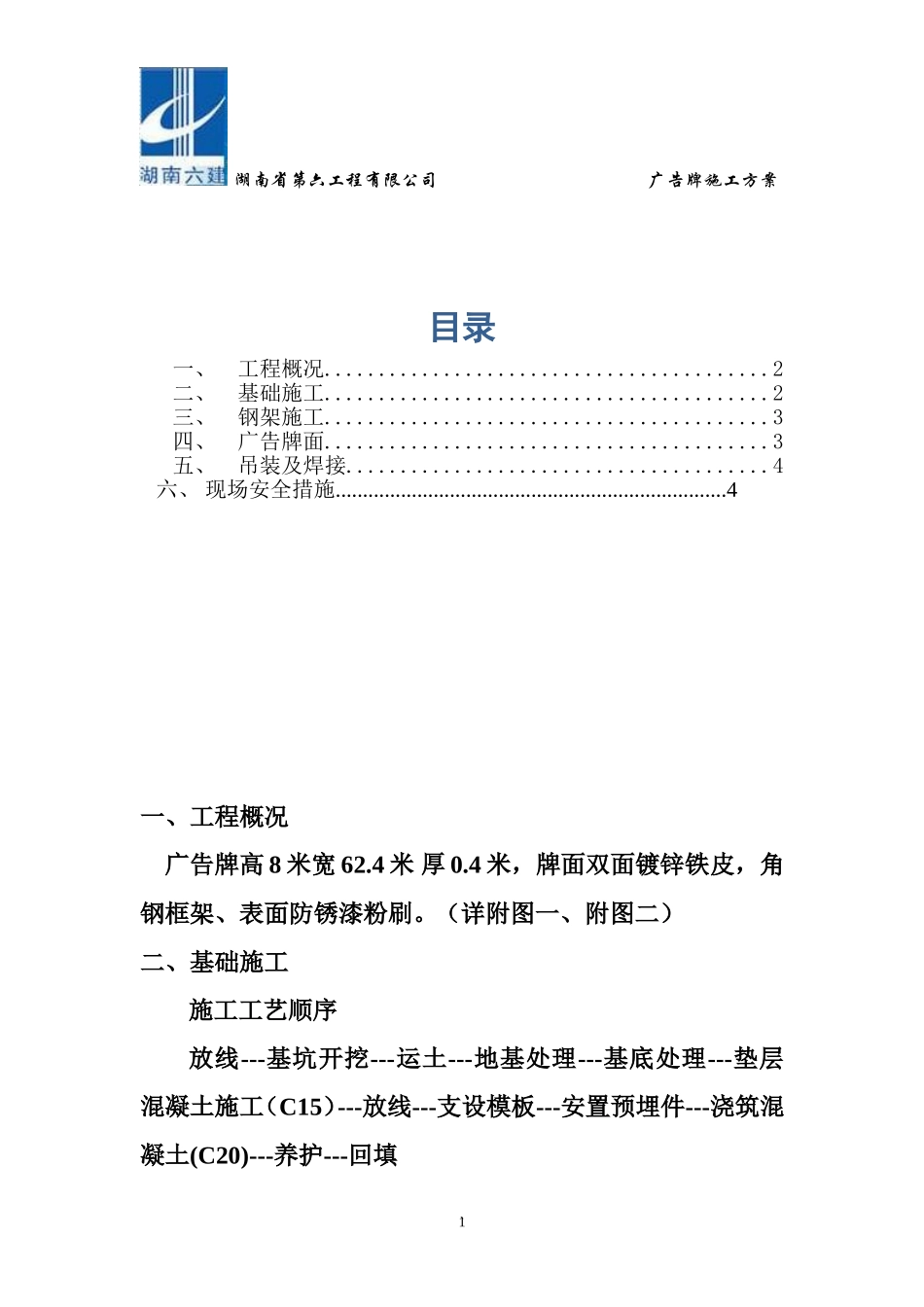

湖南省第六工程有限公司广告牌施工方案祥达·夫夷城市广场（夫夷天街）B区步行商业街工程广告牌专项施工方案编制人：年月日审核人：年月日批准人：年月日湖南省第六工程有限公司邵阳县祥达·夫夷城市广场（夫夷天街）项目部1湖南省第六工程有限公司广告牌施工方案目录一、工程概况.........................................2二、基础施工.........................................2三、钢架施工.........................................3四、广告牌面.........................................3五、吊装及焊接.......................................4六、现场安全措施........................................................................4一、工程概况广告牌高8米宽62.4米厚0.4米，牌面双面镀锌铁皮，角钢框架、表面防锈漆粉刷。（详附图一、附图二）二、基础施工施工工艺顺序放线---基坑开挖---运土---地基处理---基底处理---垫层混凝土施工（C15）---放线---支设模板---安置预埋件---浇筑混凝土(C20)---养护---回填`2湖南省第六工程有限公司广告牌施工方案（挖槽前期准备：收集已有地下管网位置标高资料，避免对已有设施产生破坏）拆除原建筑围挡，把原围挡锚固斜撑用电焊机割除，把原建筑围挡用车运离现场，并派工人用大锤及钎棍、铁锹把围挡基础拆除，暂时堆放在一边再用车辆运走。然后把场地内高出导轨面的余土及杂物清到路边暂放，场地平整好后，进行施工放线，确定大门门柱及导轨的位置，再进行土方开挖，广告牌立柱基坑的尺寸根据门柱的基础预埋件尺寸确定基槽开挖大小，16个立柱基坑尺寸为1400mm×1400mm×1500mm。相关尺寸及做法详见附图。因所开门口处是市政道路，路面为现浇300mm厚C25混凝土，底下为300mm水泥稳定层，所以特别坚硬，需用切割机切线断开后，再用挖机破除。预计挖机工作二天。把基槽开挖的土、砼及石料暂放路边，再用车运走。预计需三车次才能运走所有施工垃圾。预埋件安装好后，用C20混凝土进行浇筑，把所挖基槽全部进行浇筑。使用振捣棒操作时，要做到“快插慢拔”，快插为了防止先将表面砼振实，而与下面砼发生分层、离析现象；慢拔为了使砼能填满振动棒抽出时所造成的空洞，排除气泡。在振捣过程中，宜将振捣棒上下略有抽动，以使上下振`3湖南省第六工程有限公司广告牌施工方案捣均匀。每插一点要掌握好时间，过短不易捣实，过长可能引起砼产生离析现象，每点振捣时间一般以30s为宜，但还应视混凝土表面呈水平，不再显著下沉，不再出现气泡，表面泛出灰浆为止。振动棒水平移动距离控制在400mm以内。一定做到柱基混凝土无空鼓且要密实。三、钢架施工钢架结构现场焊接，采用吊车吊装方案。钢架结构安装前做前期做防腐防、锈处理，焊接完毕清除焊缝药皮，做防腐，合计两遍。四、广告牌面1、广告牌面现场做防腐、下料、安装、分组焊接牌面及支撑横担。2、牌面钢结构组合焊接结束，检查清除焊缝药皮防腐补漏。五、吊装、及焊接立柱、牌面钢结构、牌面钢结构安装镀锌板全部结束后分段进行吊装，落吊到位由地面人员调整广告牌位置、定点结束由焊接人员登上立柱上端进行焊接作业，焊接牢固撤吊，焊接工人对焊口加固焊接及美化处理，清理作业场地。六、现场安全措施`4湖南省第六工程有限公司广告牌施工方案1、进入施工现场的施工人员佩戴安全帽。2、现场施工人员在攀登作业时佩戴安全帽、安全绳等措施。3、严格检查牌面钢结构吊点构件，对有问题的吊点构件进行加固，确保吊点不存在安全隐患。`5湖南省第六工程有限公司广告牌施工方案附图一6湖南省第六工程有限公司广告牌施工方案7湖南省第六工程有限公司广告牌施工方案8湖南省第六工程有限公司广告牌施工方案附图二9湖南省第六工程有限公司广告牌施工方案广告牌制作明细表材料名称规格单位数量单价（元）小计备注一牌面部分1L50角钢根20.4镀锌铁皮m235x13铆钉盒4防锈油漆、涂料小计二立柱框架1L50角钢根立柱2L50角钢根小计三地基部分1土方开挖个2混凝土个3预埋件套1610湖南省第六工程有限公司广告牌施工方案小计五其他部分1人工机械费2吊装费、整个柱体的安装、防锈、漆粉刷、焊接2五金费电费、焊条、砖头、切割片、混凝土预制小计广告牌总计广告牌单价为：248元/平米
