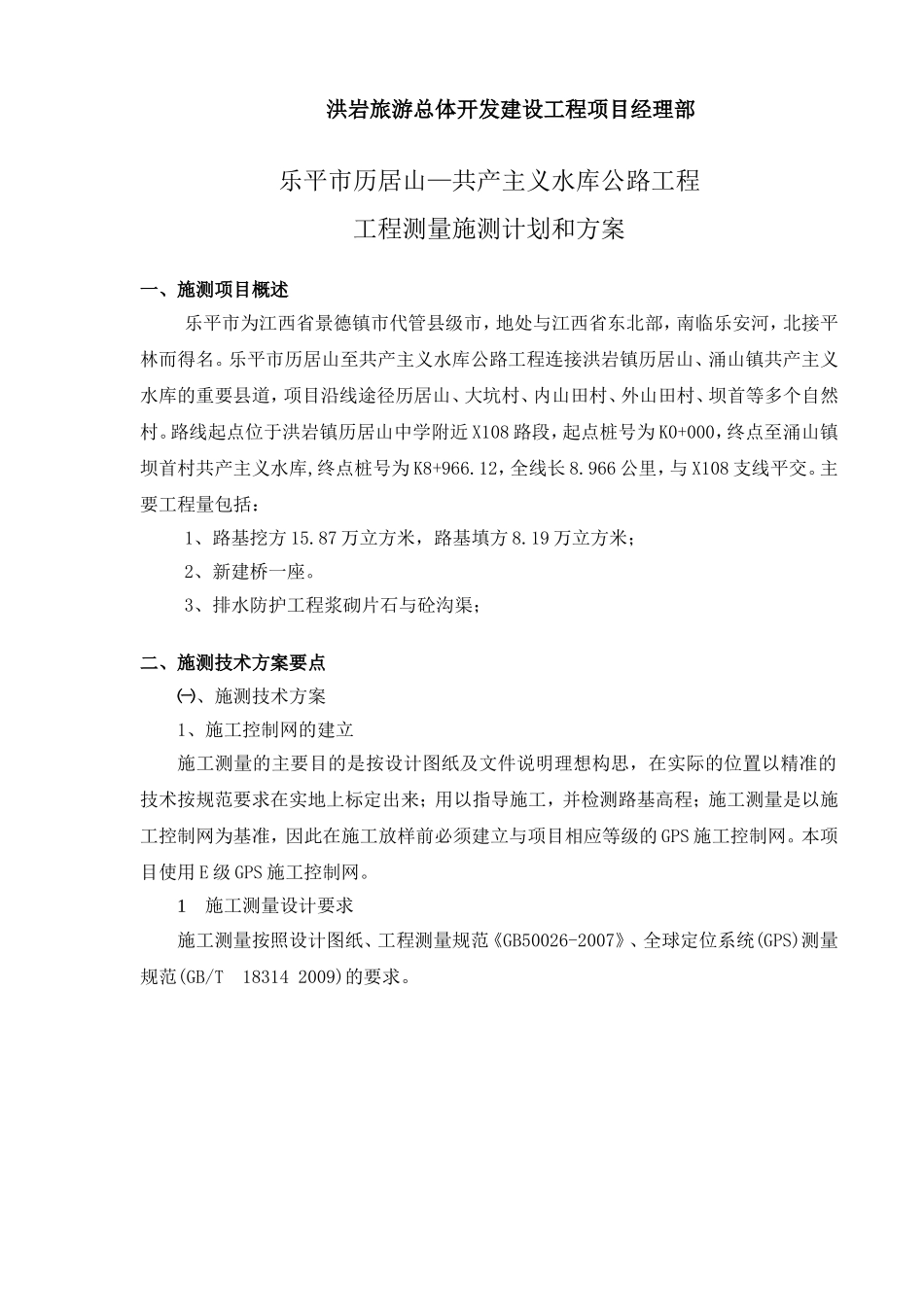

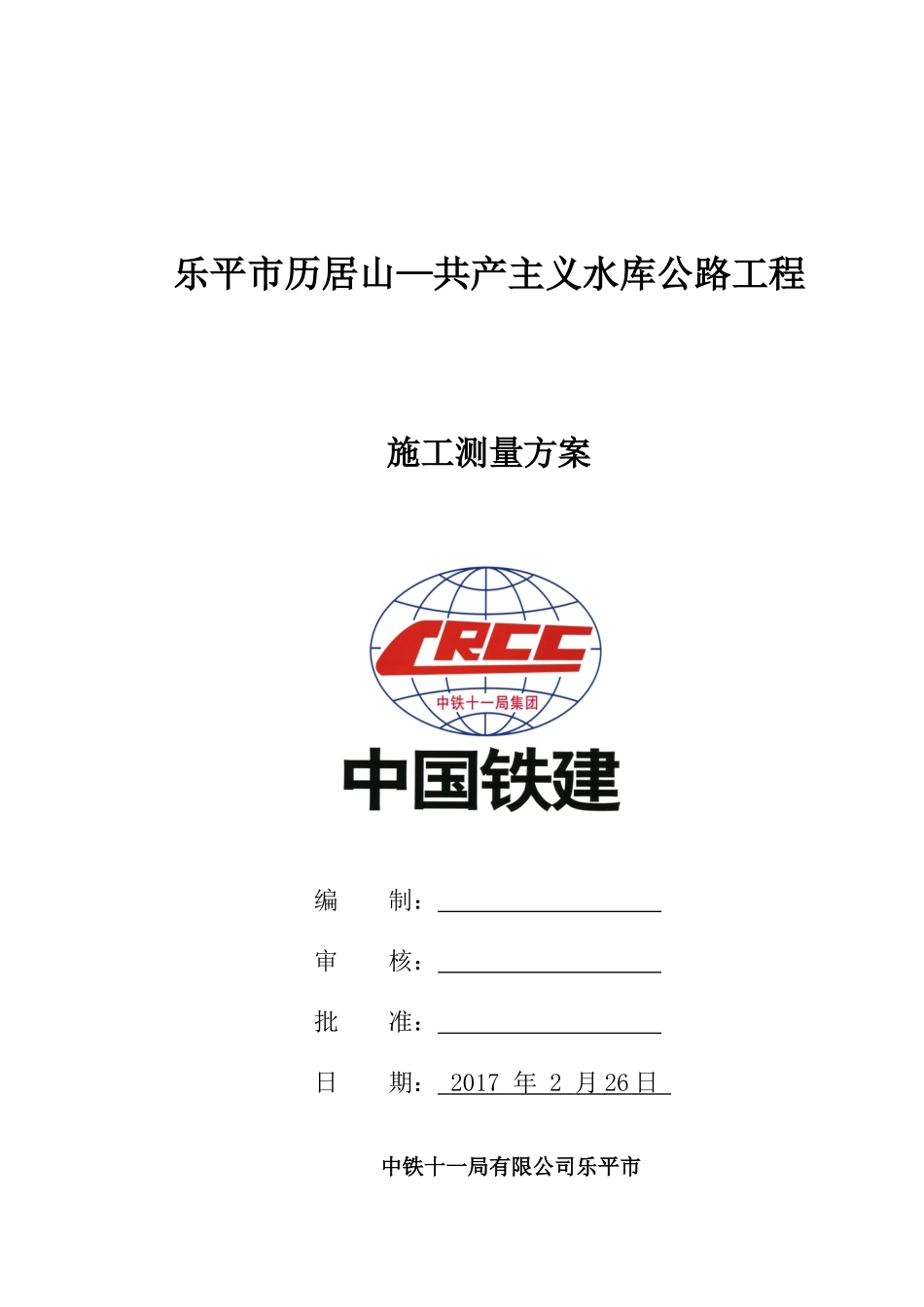

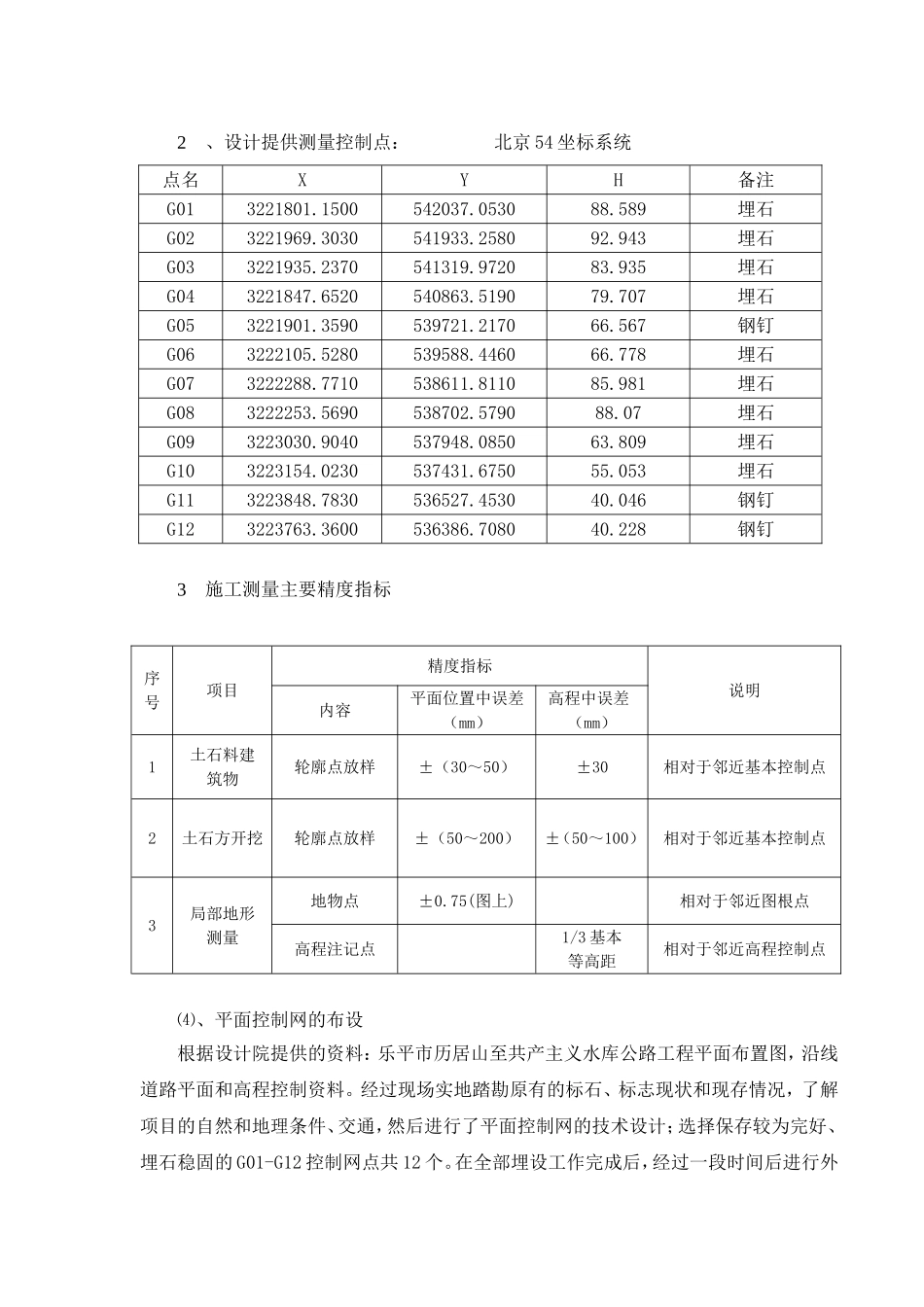

乐平市历居山—共产主义水库公路工程施工测量方案编制：审核：批准：日期：2017年2月26日中铁十一局有限公司乐平市洪岩旅游总体开发建设工程项目经理部乐平市历居山—共产主义水库公路工程工程测量施测计划和方案一、施测项目概述乐平市为江西省景德镇市代管县级市，地处与江西省东北部，南临乐安河，北接平林而得名。乐平市历居山至共产主义水库公路工程连接洪岩镇历居山、涌山镇共产主义水库的重要县道，项目沿线途径历居山、大坑村、内山田村、外山田村、坝首等多个自然村。路线起点位于洪岩镇历居山中学附近X108路段，起点桩号为K0+000，终点至涌山镇坝首村共产主义水库,终点桩号为K8+966.12，全线长8.966公里，与X108支线平交。主要工程量包括：1、路基挖方15.87万立方米，路基填方8.19万立方米；2、新建桥一座。3、排水防护工程浆砌片石与砼沟渠；二、施测技术方案要点㈠、施测技术方案1、施工控制网的建立施工测量的主要目的是按设计图纸及文件说明理想构思，在实际的位置以精准的技术按规范要求在实地上标定出来；用以指导施工，并检测路基高程；施工测量是以施工控制网为基准，因此在施工放样前必须建立与项目相应等级的GPS施工控制网。本项目使用E级GPS施工控制网。1施工测量设计要求施工测量按照设计图纸、工程测量规范《GB50026-2007》、全球定位系统(GPS)测量规范(GB/T183142009)的要求。2、设计提供测量控制点：北京54坐标系统点名XYH备注G013221801.1500542037.053088.589埋石G023221969.3030541933.258092.943埋石G033221935.2370541319.972083.935埋石G043221847.6520540863.519079.707埋石G053221901.3590539721.217066.567钢钉G063222105.5280539588.446066.778埋石G073222288.7710538611.811085.981埋石G083222253.5690538702.579088.07埋石G093223030.9040537948.085063.809埋石G103223154.0230537431.675055.053埋石G113223848.7830536527.453040.046钢钉G123223763.3600536386.708040.228钢钉3施工测量主要精度指标序号项目精度指标说明内容平面位置中误差（mm）高程中误差（mm）1土石料建筑物轮廓点放样±（30～50）±30相对于邻近基本控制点2土石方开挖轮廓点放样±（50～200）±（50～100）相对于邻近基本控制点3局部地形测量地物点±0.75(图上)相对于邻近图根点高程注记点1/3基本等高距相对于邻近高程控制点⑷、平面控制网的布设根据设计院提供的资料：乐平市历居山至共产主义水库公路工程平面布置图，沿线道路平面和高程控制资料。经过现场实地踏勘原有的标石、标志现状和现存情况，了解项目的自然和地理条件、交通，然后进行了平面控制网的技术设计；选择保存较为完好、埋石稳固的G01-G12控制网点共12个。在全部埋设工作完成后，经过一段时间后进行外业观测工作。根据实地情况并结合施工图纸，本标段首级控制点的等级为三等导线。导线点编号分别为：G01、G02、G03、G04、G05、G06、G07、G08、G09、G10、G11、G12，为了便于施工测量控制，我们在新建桥附近加密了3个四等导线点和3个四等水准点。路基方面根据具体情况加密导线点和水准点或采用后方交会法进行三维坐标控制。施工控制测量等级是在首级控制网下加密，加密等级精度要求按照图纸及规范要求精密导线点和水准点进行测设。⑸、控制网的外业观测外业观测仪器使用中海达GPSV30二台、8200X一台，仪器均经过省测绘局检定合格。观测均在大气稳定的晴天进行观测，控制网等级为E组，观测时段长度为45分钟，采样间隔10s，截止角15度。⑹、平差计算平面网平差采用中海达公司提供的GPS平差软件HDS2003进行基线解算及平差。⑺、加密控制点加密导线点选点时应符合下列要求：①、相邻边长平均不宜超过350米，个别边长不宜短于100米，长边与短边距离比控制在1：3。②、点位应选在工程施工不易发生沉降变形区域以外的地方。③、点位应避开工程施工现场④、应充分利用控制的导线点。⑤、如导线点位置不明显时，必要时设置指示桩。2、施工测量在接到施工设计图纸后，对线路的平纵设计参数、承台中心设计坐标、跨径、梁长、墩台构造尺寸认真复核，确认无误后方可施工。高程复核从路面顶设计中心标高往下部推算（复...
