阴极保护测试桩安装与测量方法技术VIP专享VIP免费

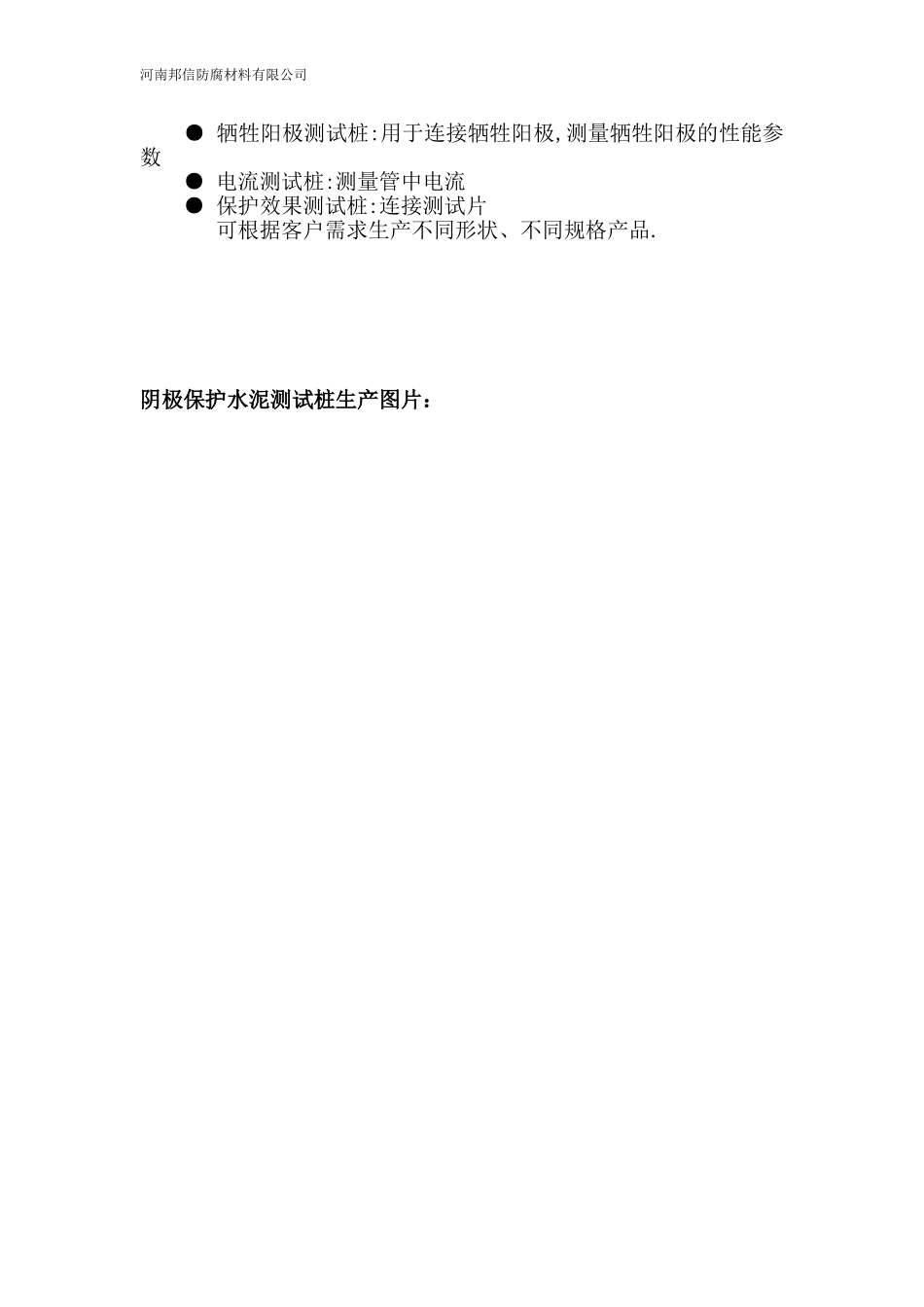

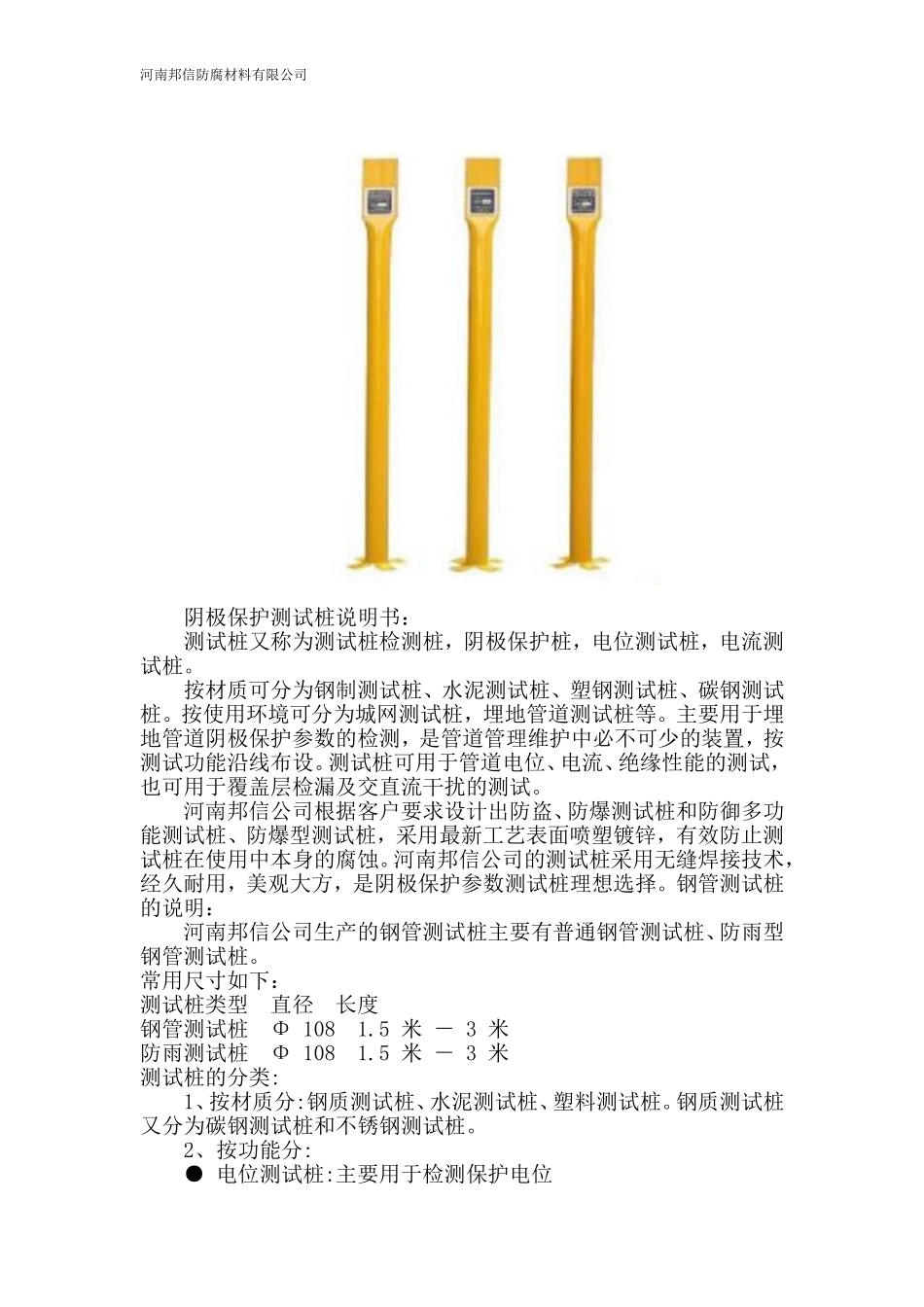

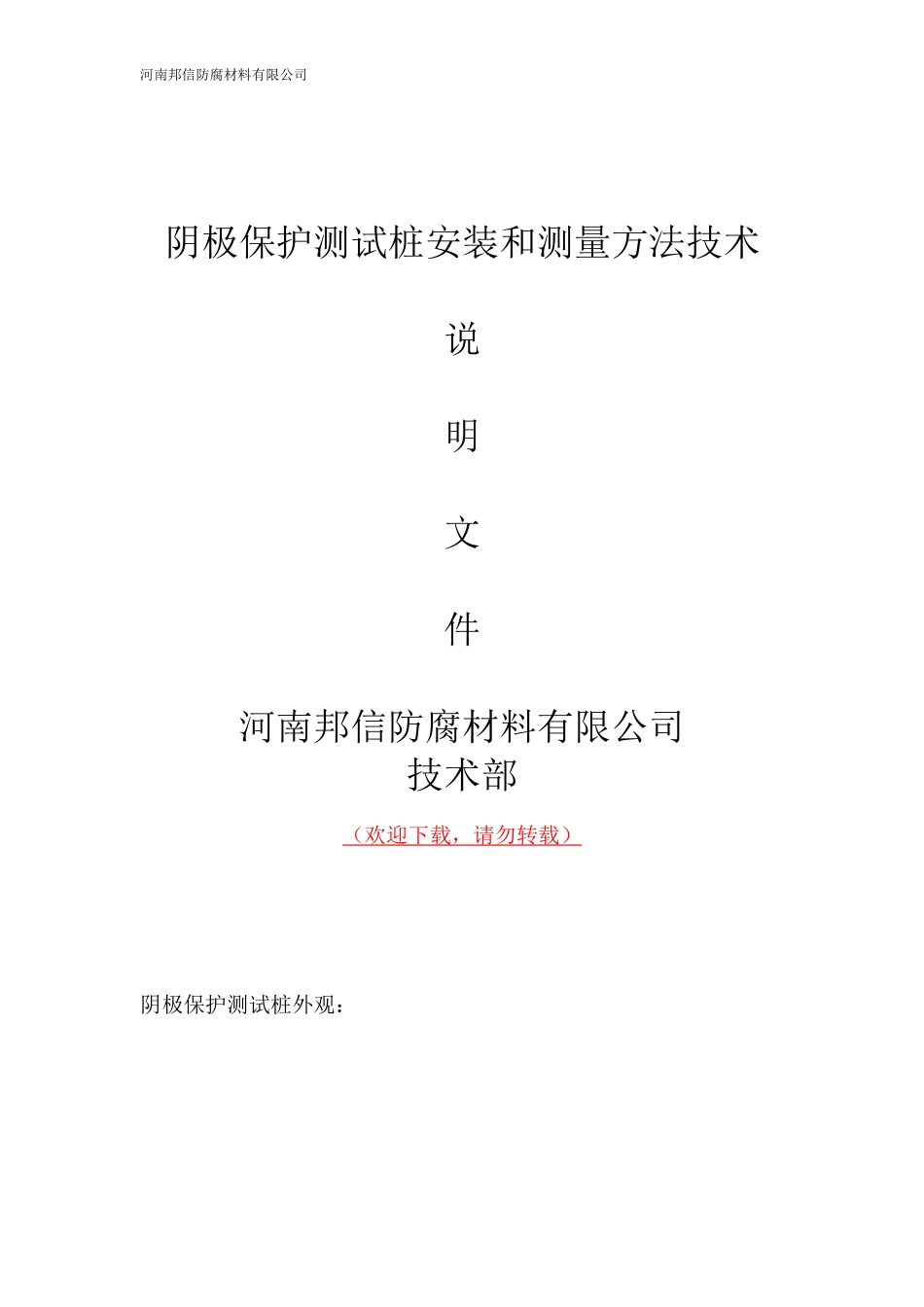

河南邦信防腐材料有限公司阴极保护测试桩安装和测量方法技术说明文件河南邦信防腐材料有限公司技术部（欢迎下载，请勿转载）阴极保护测试桩外观：河南邦信防腐材料有限公司阴极保护测试桩说明书：测试桩又称为测试桩检测桩，阴极保护桩，电位测试桩，电流测试桩。按材质可分为钢制测试桩、水泥测试桩、塑钢测试桩、碳钢测试桩。按使用环境可分为城网测试桩，埋地管道测试桩等。主要用于埋地管道阴极保护参数的检测，是管道管理维护中必不可少的装置，按测试功能沿线布设。测试桩可用于管道电位、电流、绝缘性能的测试，也可用于覆盖层检漏及交直流干扰的测试。河南邦信公司根据客户要求设计出防盗、防爆测试桩和防御多功能测试桩、防爆型测试桩，采用最新工艺表面喷塑镀锌，有效防止测试桩在使用中本身的腐蚀。河南邦信公司的测试桩采用无缝焊接技术，经久耐用，美观大方，是阴极保护参数测试桩理想选择。钢管测试桩的说明：河南邦信公司生产的钢管测试桩主要有普通钢管测试桩、防雨型钢管测试桩。常用尺寸如下：测试桩类型直径长度钢管测试桩Φ1081.5米－3米防雨测试桩Φ1081.5米－3米测试桩的分类:1、按材质分:钢质测试桩、水泥测试桩、塑料测试桩。钢质测试桩又分为碳钢测试桩和不锈钢测试桩。2、按功能分:●电位测试桩:主要用于检测保护电位河南邦信防腐材料有限公司●牺牲阳极测试桩:用于连接牺牲阳极,测量牺牲阳极的性能参数●电流测试桩:测量管中电流●保护效果测试桩:连接测试片可根据客户需求生产不同形状、不同规格产品.阴极保护水泥测试桩生产图片：河南邦信防腐材料有限公司阴极保护水泥测试桩内部接线端子图片：河南邦信防腐材料有限公司阴极保护钢制电流测试桩（喷塑）图片：阴极保护钢制电位测试桩内部测试板图片：河南邦信防腐材料有限公司阴极保护钢制测试桩铭牌铝牌订做图片：河南邦信防腐材料有限公司电位测试桩（防水型）图片：河南邦信防腐材料有限公司电位测试桩（防水型）内部测试板图片河南邦信防腐材料有限公司城镇天然气管道测试桩正面图：河南邦信防腐材料有限公司城镇天然气管道测试桩侧面图：河南邦信防腐材料有限公司PVC测试桩公里桩图片阴极保护不锈钢测试桩图片河南邦信防腐材料有限公司阴极保护交叉天然气管道测试桩与阴极保护测试桩配套的等电位连接器安装图河南邦信防腐材料有限公司与阴极保护测试桩配套的固态去耦合器安装图：阴极保护测试桩安装施工方法及检测方法：所有电缆通过测试桩钢管底部引到接线端子；根据设计要求确认埋深，测试电缆数量及接线方式：①电位测试桩：管道测试电缆接红色接线端子，参比电极电缆接黑色接线端子；②电化学测试桩：两只阳极所带电缆分别接测试装内的红色接线端子，管道测试电缆接上部黑色接线端子，参比电极电缆接下部黑色接线端子。将测试桩埋入地下后，用混凝土浇注，并确保与地面垂直、牢固可靠，河南邦信防腐材料有限公司并将测试桩门锁好。测试时只需打开测试桩门，将万用表调至2V档量程，然后将万用表的两条线分别接相应接线端子，读取并记录数据即可。管道绝缘接头测试桩与长效硫酸铜参比电极设计图：（含极化探头安装、锌接地电池安装）铁路下穿管道固态去耦合器安装测试桩设计图：（含镁合金牺牲阳极施工、含防雷锌包钢接地极施工）河南邦信防腐材料有限公司防爆型多功能阴极保护测试桩安装图：阴极保护测试桩牺牲阳极安装图：河南邦信防腐材料有限公司阴极保护测试桩与管道放热焊接模具图：河南邦信防腐材料有限公司阴极保护测试桩测试原理图：阴极保护测试桩测试数据图：河南邦信防腐材料有限公司钢制埋地管道阴极保护效果评价应采用断电电位指标，现场测试通常使用同步中断法，但其并不适用于无法同步中断管中阴极保护电流，以及受杂散电流干扰的管段。阴极保护电位检查片可以解决这一难题，通过模拟管道防腐层漏点，利用检查片的瞬间断开电位实现近似管道断电电位的测量。本文详细介绍了管道阴极保护电位检查片的适用范围、设计、安装、测试及分析等内容，通过具体实施案河南邦信防腐材料有限公司例明确了数据记录的规范性，并验证了测试方法的可行性，为该方法的推广应用奠定实践基础。钢质...
