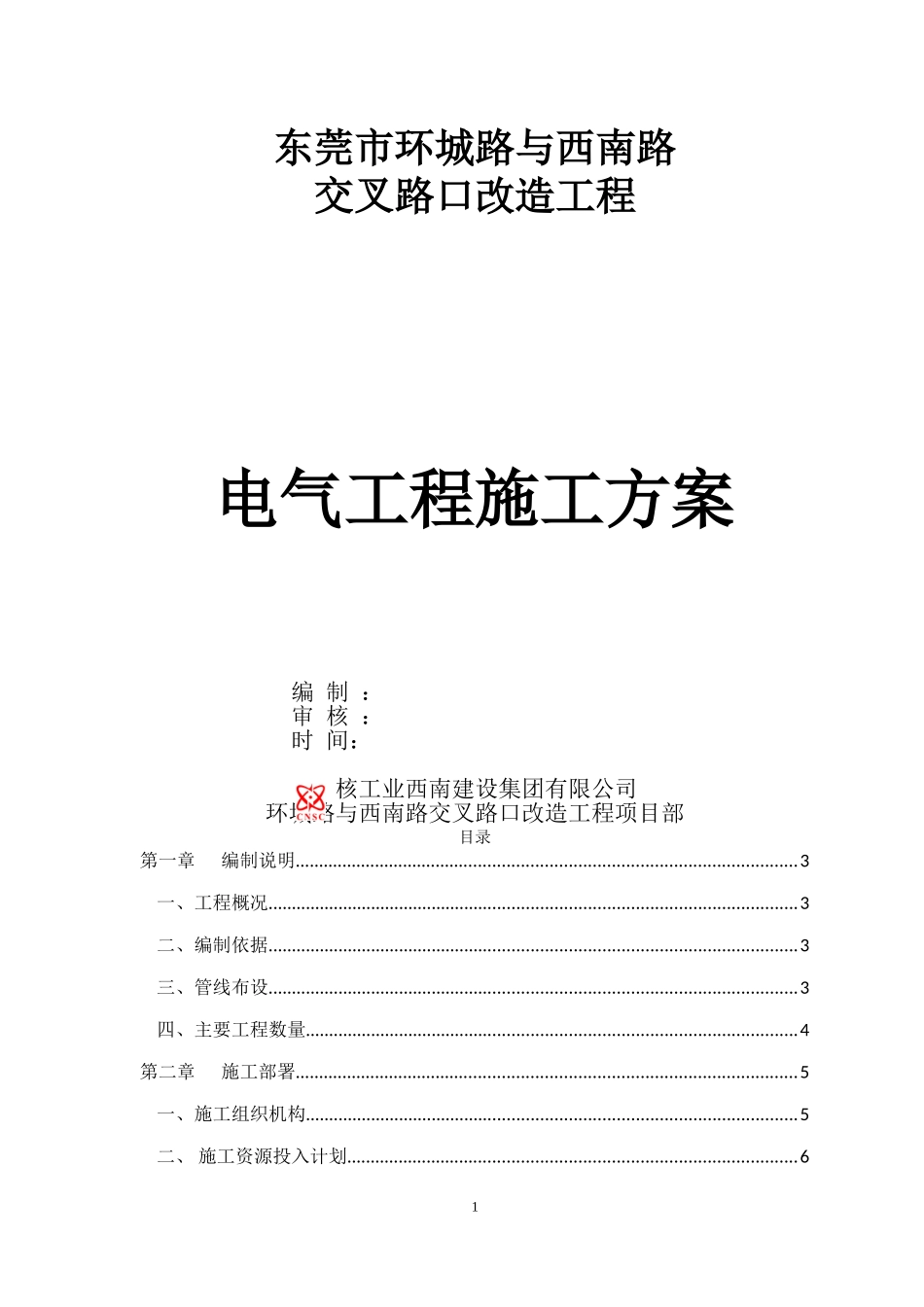

东莞市环城路与西南路交叉路口改造工程电气工程施工方案编制：审核：时间：核工业西南建设集团有限公司环城路与西南路交叉路口改造工程项目部目录第一章编制说明..........................................................................................................3一、工程概况................................................................................................................3二、编制依据................................................................................................................3三、管线布设................................................................................................................3四、主要工程数量........................................................................................................4第二章施工部署..........................................................................................................5一、施工组织机构........................................................................................................5二、施工资源投入计划...............................................................................................61三、施工作业安排........................................................................................................6四、施工进度计划........................................................................................................6五、施工方法................................................................................................................8第三章质量、安全、文明保证措施.........................................................................11一、质量保证措施......................................................................................................11二、安全保证措施......................................................................................................12三、文明施工措施......................................................................................................13第一章编制说明一、工程概况东莞市环城路与西南路交叉口改造工程，包括新建一条由环城路西侧辅道左转至西南路的匝道以及改造一座人行天桥。其中：1、匝道设计起点接环城路西侧辅道，并沿现状环城路向南绕过改造后的人行天桥西侧梯道后左转上跨环城路，终点与现状西南路相接，匝道路线全长759米，K0+000~KO+298及K0+565~KO+759为城市次干道，总长约492米，KO+298~K0+565为新建一匝道桥，总长约267米；2、人行天桥改建西侧梯道。二、编制依据1、2012.09《东莞市环城路与西南路交叉口改造工程电气专业图纸》2、《工程测量规范》（GB50026-93）23、《市政工程质量通病及防治》4、《市政工程施工手册》三、管线布设本工程电气工程包括电信管线及路灯照明。通信管线采用PVC-U25φ110管束埋地敷设，埋深一般为管顶距人行道路面0.7~1.1m,通信管中心中心距人行道外边1.0m,管道用塑料排架固定，内填细砂，排架间隔2m左右，管道埋设坡度应在%0.3~%0.4之间，增强型塑料管要求受压后外径变形1/3无裂缝，耐压不小于0.1MPa；路灯干线电缆采用VV-0.6/1kV4X25+1X16mm2,穿CPVC-Ф75管保护道路上照明管线埋深不小于0.7m,过机动车道时需要穿Ф70玻璃钢管保护；桥梁上路灯电缆保护管预埋至防撞墩内，每杆路灯下防撞墩上设置检查口，方便电缆穿线及检修。路灯支线电缆采用铜芯塑料护套线BVV-3X2.5mm2，在灯杆内敷设。四、主要工程数量主要工程数量表序号名称型号及规格单位数量一、通信1大号直通型人井参照YD5178-2009座332大号三通型人井参照YD5178-2009座23聚氯乙稀增强双壁波纹管PVC-U25φ110δ=5mmm3604拆除现状通信井座4二、照明18m无臂路灯杆高8m，内外热镀锌，喷塑处理杆202配套灯具112WLED灯，额定光效≥85...
