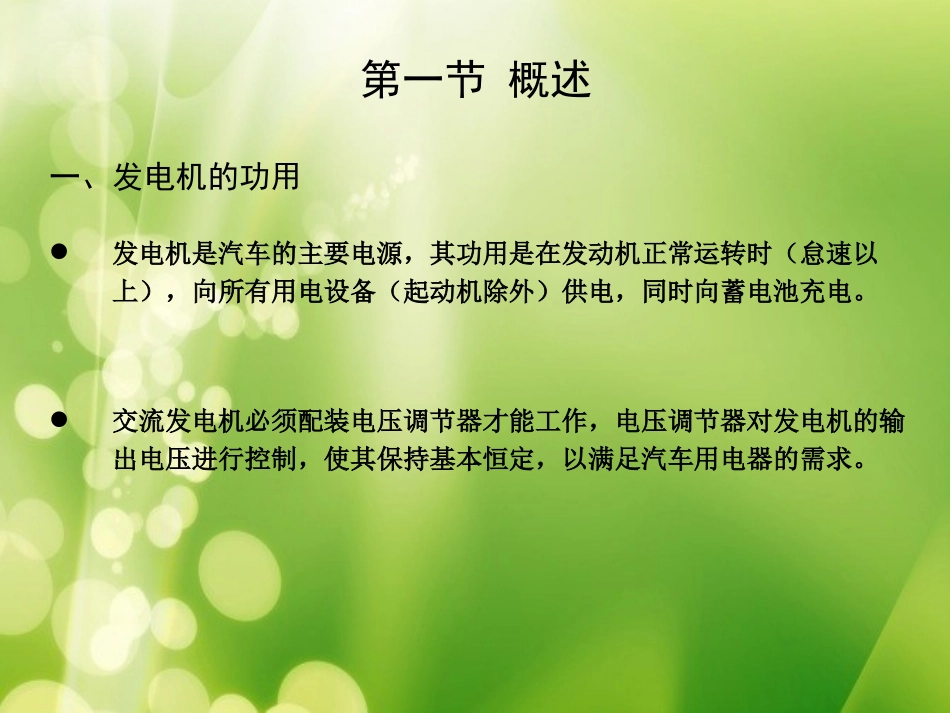

硅整流交流发电机及调节器第一节概述一、发电机的功用发电机是汽车的主要电源，其功用是在发动机正常运转时（怠速以上），向所有用电设备（起动机除外）供电，同时向蓄电池充电。交流发电机必须配装电压调节器才能工作，电压调节器对发电机的输出电压进行控制，使其保持基本恒定，以满足汽车用电器的需求。二、汽车用发电机的分类目前汽车采用三相交流发电机，内部带有二极管整流电路，将交流电整流为直流电，所以，汽车交流发电机输出的是直流电。1.按总体结构分◆普通硅整流交流发电机◆整体式硅整流交流发电机◆带泵硅整流交流发电机◆无刷硅整流交流发电机◆永磁硅整流交流发电机2.按硅整流器结构分◆六管交流发电机◆八管交流发电机◆九管交流发电机◆十一管交流发电机3.按磁场绕组的搭铁方式分◆内搭铁式◆外搭铁式第二节交流发电机的构造（普通）交流发电机的结构分以下几部分:转子定子端盖整流器电刷组件带轮风扇一、转子1．功用：产生旋转磁场2．组成：1）转子轴2）集电环3）爪极4）磁轭5）磁场绕组转子——产生旋转磁场二、定子（又叫电枢）1．功用：产生交流（交变）电动势2．组成：1）定子铁心2）定子绕组定子铁心由内圈带槽、互相绝缘的硅钢片叠成。定子绕组有三组线圈，对称的嵌放在定子铁心的槽中。三相绕组的连接有星形接法和三角形接法两种，如图3－5a、b所示，都能产生三相交流电。三相绕组必须按一定要求绕制，才能使之获得频率相同、幅值相等、相位互差120°的三相电动势。发电机定子绕组由专门人员绕制。3.定子三相绕组有两种接法1）星形接法2）三角形接法图3－5三、整流器•整流器由整流板和硅二极管组成1.功用：将三相交流电变为直流电2.组成：六只或八只硅二极管分别焊装在两块极板（整流板）上而组成整流二极管特点:①工作电流大，正向平均电流50A，浪涌电流600A；②反向电压高，反向重复峰值电压270V，反向不重复峰值电压300V；③有正极管和负极管之分；④只有一个引线端。整流器和定子绕组的连接星形连接三角形连接四、前后端盖1．端盖一般用铝合金铸造2．端盖上装有电刷组件，普通发电机中一般有两只电刷3.无刷发电机中没有电刷。电刷的功用•电刷将电源引入到转子的线圈（磁场绕组）中，使内部的电磁铁（磁轭和爪极）产生较强的磁场。内搭铁型发电机有一只电刷（负电刷）和壳体直接搭铁外搭铁型发电机两只电刷（负电刷）和壳体绝缘的发电机交流发电机分为内搭铁和外搭铁两种五、带轮及风扇交流发电机的前端装有带轮和风扇，由发动机通过传动带驱动发电机的转子轴和风扇一起旋转。（1）转子的转动使发电机发电；（2）风扇的转动为发电机散热。六、交流发电机的型号根据中华人民共和国汽车行业标准QC/T73-1993《汽车电器设备产品型号编制方法》的规定，汽车交流发电机型号由五部分组成：1、产品代号JF——表示普通交流发电机；JFZ——表示整体式（调节器内置）交流发电机；JFB——表示带泵的交流发电机；JFW——表示无刷交流发电机。电压等级代号用一位阿拉伯数字表示。1——表示12V系统；2——表示24V系统；6——表示6V系统。2、电压等级代号3、电流等级代号电流等级代号也用一位阿拉伯数字表示。电流等级代号1234发电机额定电流<19A<29A<39A<49A设计序号用1～2位阿拉伯数字表示，表示产品设计的先后顺序。交流发电机以调整臂位置作为变形代号。Z——左调整臂Y——右调整臂例：JFZ1913Z发电机4、设计序号5、变型代号JFWZ240发电机桑塔纳JFZ1913Y发电机别克cs130发电机第三节发电机工作原理由发动机带动发电机转子旋转；由电刷给转子通电（励磁）产生磁场（有刷交流发电机，无刷直接通电）；由定子产生交变感应电动势；由整流器整流为直流电输出。一、发电原理1.交流感生电动势的频率交流电动势的变化频率f与发电机的转速n、磁极对数p成正比：)(60Hzpnf2.三相交流感生电动势幅值1）交流电动势的波形近似正弦波（因转子磁极呈鸟嘴形，其磁场的分布近似正弦规律）2）三相电动势对称（因三相绕组对称安置）三相交流电动势幅值表达式式中Em－每相电动势的最大值Eф－每相电动势的有效值－电角速度（＝2πf）)34sin(2...
