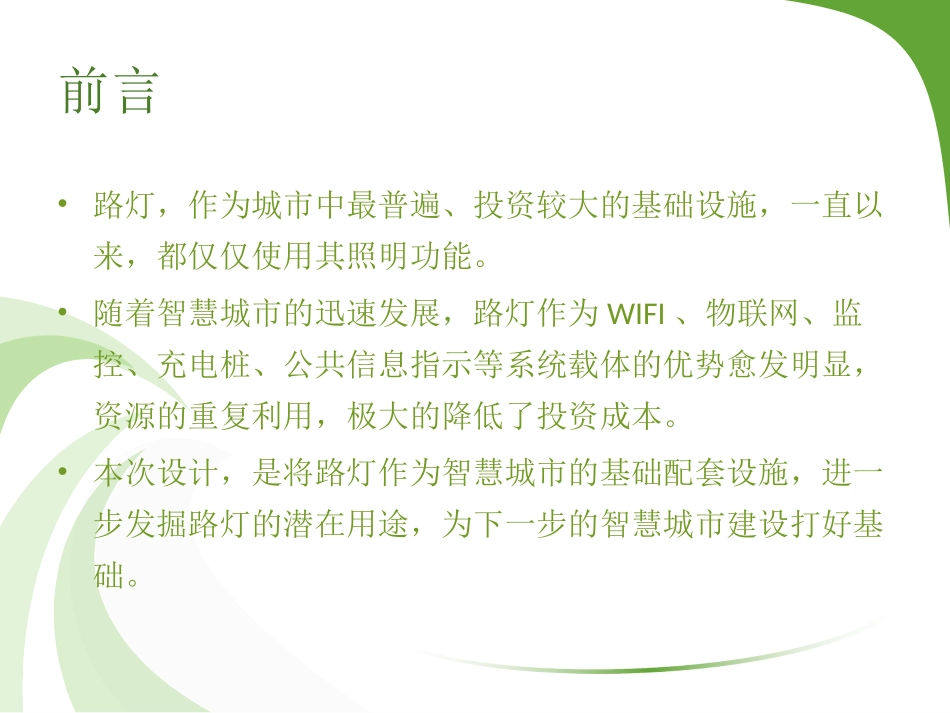

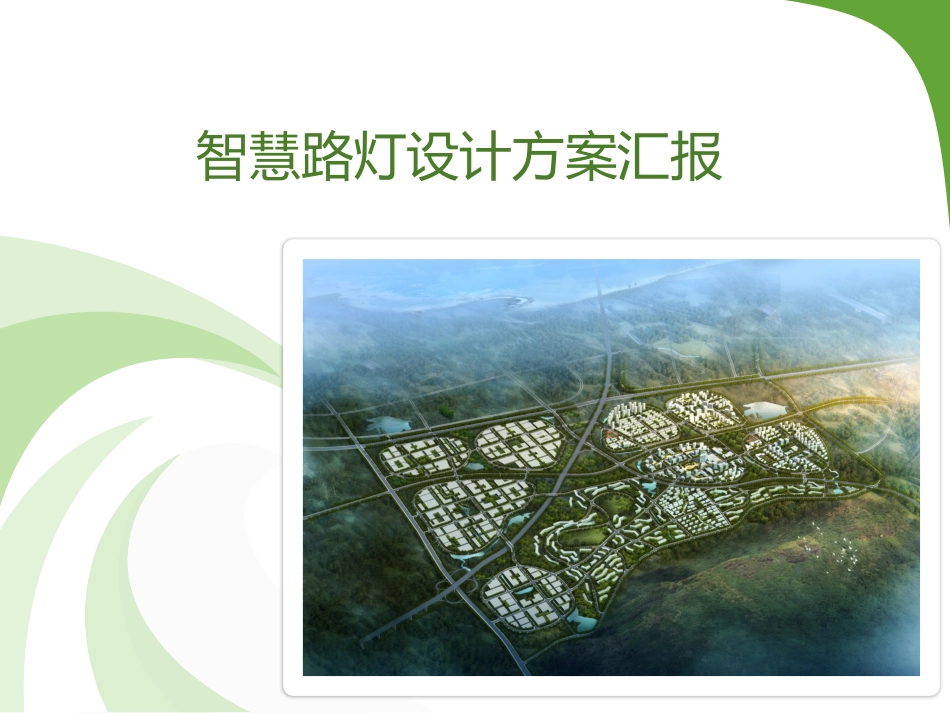

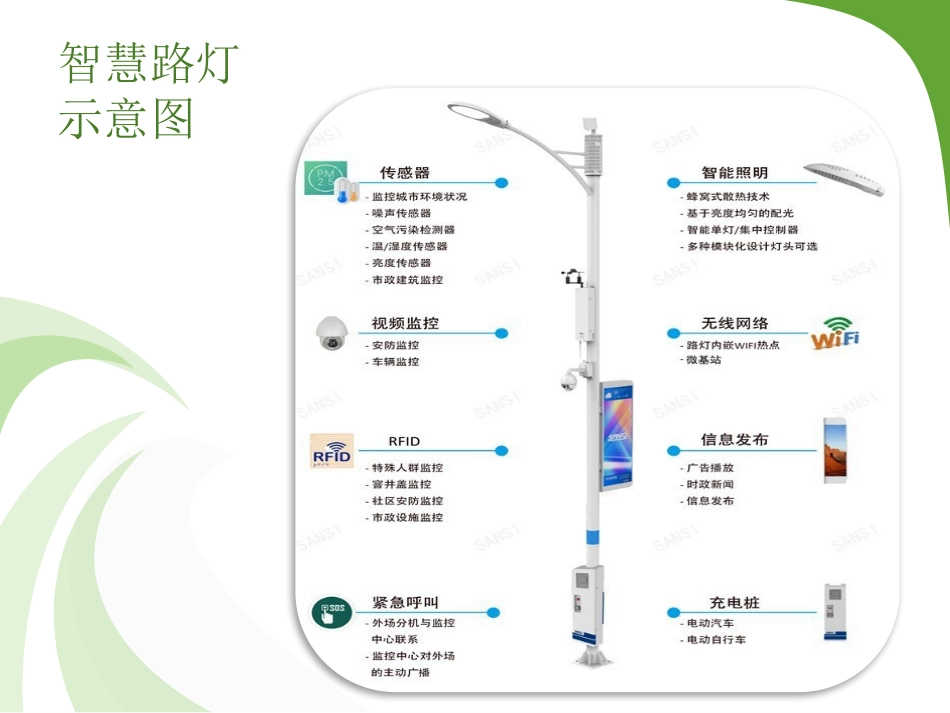

智慧路灯设计方案汇报前言•路灯，作为城市中最普遍、投资较大的基础设施，一直以来，都仅仅使用其照明功能。•随着智慧城市的迅速发展，路灯作为WIFI、物联网、监控、充电桩、公共信息指示等系统载体的优势愈发明显，资源的重复利用，极大的降低了投资成本。•本次设计，是将路灯作为智慧城市的基础配套设施，进一步发掘路灯的潜在用途，为下一步的智慧城市建设打好基础。智慧路灯示意图智慧路灯设备安装示意图设计提纲路灯系统建设1雨水污水排放监测系统2道路物联网管理系统3道路实时监控系统4充电桩管理系统5道路智能WIFI管理系统61、路灯系统设计•路灯系统建设主要分为两大部分：–路灯照明系统设计•路灯杆设计•照明灯具设计–路灯智能管理系统设计•路灯智能控制•路灯安全防护•新建或改装方案1、路灯系统设计•路灯照明系统设计–原则•符合中德生态园规划设计理念•满足智慧城市设备安装要求–路灯杆设计•杆体下口径242mm，高度13m，横臂2000mm，厚度5mm；•杆体表面热镀锌，喷塑。–照明灯具设计•灯头采用单灯头，功率240W。1、路灯系统设计•路灯照明系统设计–单侧安装路灯–双灯头设计–多功能杆体1、路灯系统设计•路灯细节示意图1、路灯系统设计•路灯智能管理系统设计–路灯智能控制•远程实时管理•户外灯具资产管理•策略管理，分时、分组控制–路灯安全防护•灯具故障实时告警；•丰富的告警方式和策略；•电控柜开箱报警；•故障快速定位与原因分析；•电缆防盗报警；–新建或改装方案1、路灯系统设计•路灯智能管理系统设计2、雨水污水排放监测系统•“海绵城市”的建设，将大部分的渗水进行储存再利用，对道路上和企业中排放的污水、雨水进行实时监测，达到环保要求和重复利用标准。•设计目的：道路渗水监测•监测方式：在蓄水池外排管道口安装在线式流量计和COD监测仪，通过网络实施监测。•监测内容：–流量–COD值2、雨水污水排放监测系统2、雨水污水排放监测系统3、道路物联网管理系统•物联网是目前解决市政相关工作智能化的主要技术方向，通过物联网技术，管理道路附属相关资产，本次试点为井盖管理系统。•设计目的：通过物联网方式管理井盖•实现方式：利用RFID技术，通过在路灯杆上安装基站，井盖下面安装RFID感应卡，实时检测井盖活动，井盖的角度改变或移动都将信号通过基站传送至管理中心平台报警，未来可以公安110平台联动。3、道路物联网管理系统•实现原理：3、道路物联网管理系统4、道路实时监控系统•道路实时监控，是智慧城市的重要组成部分，不仅包含道路治安监控，同时还需要监测道路雨水、行人、行车等状况实时监控，视频可共享给政府各个单位共享使用。•设计目的：实时监控道路状况•实现方式：通过在路灯杆上安装车辆抓拍摄像机、人脸识别摄像机等功能摄像机，实时抓拍进出车辆和人员；通过安装球形摄像机，实时巡视道路状况；安装雨量、空气检测设备，实时显示当前环境信息。4、道路实时监控系统5、充电桩管理系统•随着新能源汽车的飞速发展，车辆充电日益成为政府为民众配套服务的一个重要举措。中德生态园秉承生态发展理念，在园区内鼓励电动汽车发展，为电动汽车提供充电服务，整个园区内配套建设充电桩。•设计目的：为电动汽车充电•设计方式：6、道路智能WIFI管理系统•公共区域的免费WIFI，是目前一个城市发展的重要标志，也是为民众提供服务的一个重要手段。同时，覆盖整个园区的WIFI，也可为智慧城市的所有路面设备提供网络，大大节省智慧城市建设的网络成本。•实现方式：在路灯上安装室外AP，直接向公共提供网络服务。
