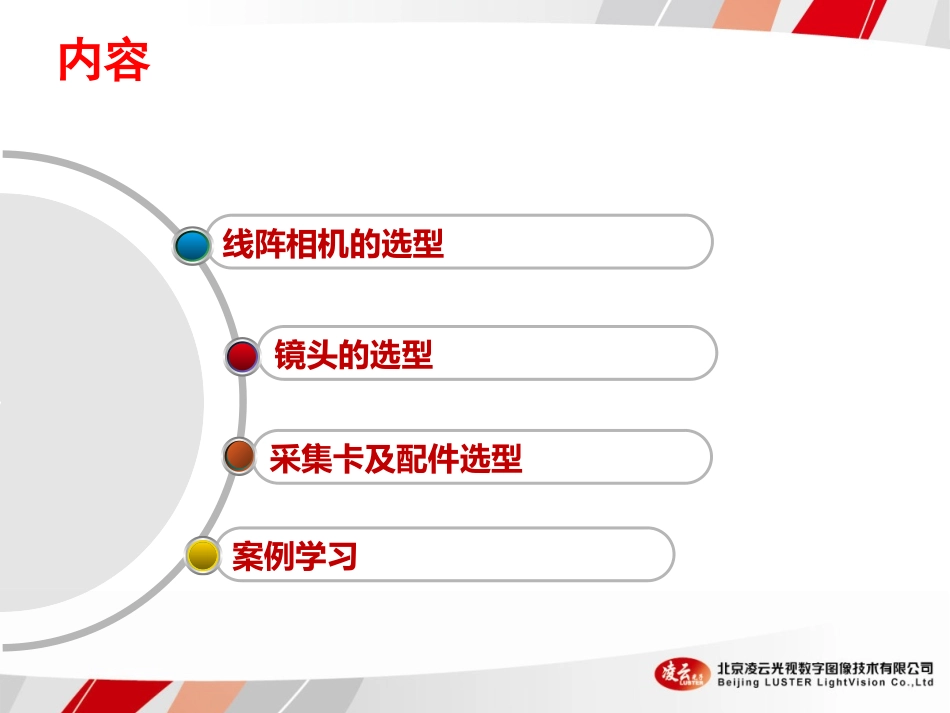

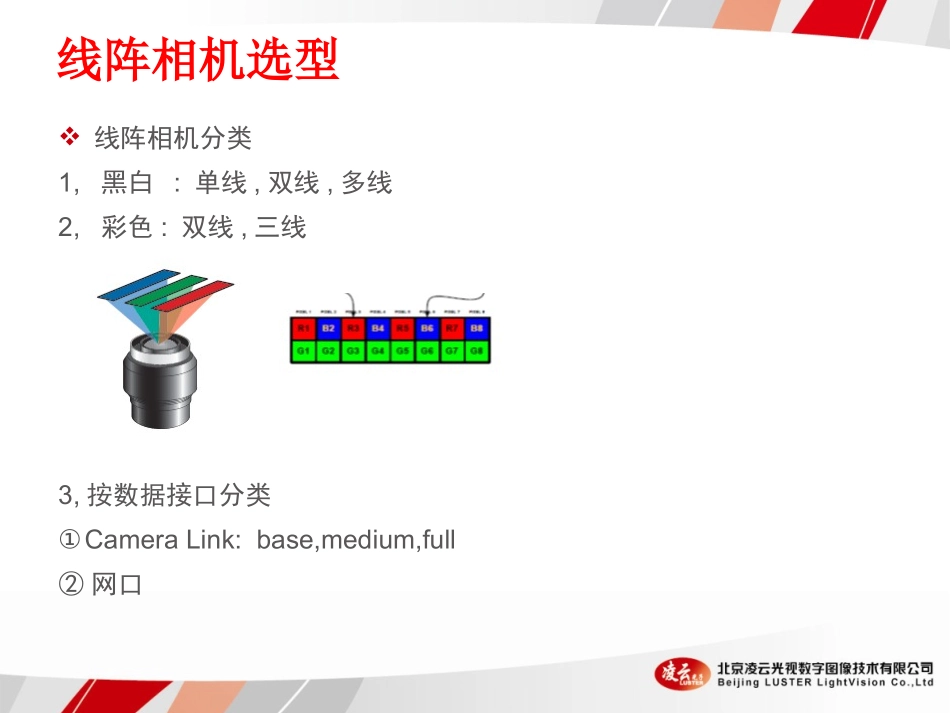

线阵视觉系统选型任云云2025.02.16内容线阵相机的选型案例学习镜头的选型采集卡及配件选型线阵相机选型线阵相机分类1,黑白:单线,双线,多线2,彩色:双线,三线3,按数据接口分类①CameraLink:base,medium,full②网口线阵相机选型如何选型?-分辨率+行频(相机1s扫描多少行)1.必须已知条件视野:要检测的幅面精度:最小缺陷尺寸检测速度(mm/s)2,分辨率计算公式分辨率=视野/(0.5*精度)3,行频计算公式像素当量=视野/分辨率行频=检测速度/像素当量线阵相机选型案例分析已知:扫描幅面:800mm:精度:0.4mm速度:200m/分钟①分辨率:800/(0.5*0.4)=4000即4k分辨率②速度=3333mm/s像素当量=视野/分辨率=800mm/4096=0.195mm行频=检测速度/像素当量=3333/0.195=17092即17k行频可选用P4-CM-04K05DP4-CM-04K05D性能参数PartNo.P4-CM-04k05D-00-R芯片类型CMOSbilinearlinescan分辨率4096*2pixels像元尺寸10x10µm响应度4.4DN/(nj/cm2)@1xgainin8bit最大行频50(100)kHz数据带宽410MPixels/s输出位数8bit增益范围1xto10x数据接口CameraLink(Full,Medium,Base)操作温度最大可到50℃镜头选型-镜头分类标准C口:靶面11mm-22mm(2k以下)F口:28mm-50mm(4k以下)V口镜头:靶面28mm-108mm(8K以上)镜头选型基本原则靶面镜头的靶面要大于或等于sensor的对角线。Sensor大小？焦距让视觉系统在合适的工作距离，拍到适当的视野。WD？视野大小/放大倍率镜头选型计算公式镜头选型施耐德镜头选型8k以上分辨率一般要用施耐德V口镜头选型方法见xls表格常用的2款施耐德镜头:60mm和80mm采集卡选型CameraLink(Standard/mini)10米Base:单口，支持最多3通道，1.8GbpsMedium:双口，支持最多6通道，3.6GbpsFull:双口，支持最多8通道，4.8Gbps采集卡分类(接口个数)单口:base双口:base,medium,full一拖二:OR-X4C0-XPD00双base标准接口,mini口配件选型电源线6pin12v数据线:注意相机和采集卡两端是什么接口,标准还是mini转接圈2k(M42):M42-F4K(M58):M58-F8K(M72口):M72延长圈+M72-V案例分析已知:1,视野:400mm2,精度:0.1mm3,速度:150m/分工作距离要求:700mm以下案例分析相机分辨率:8k行频52k相机:P4-CM-08K07镜头:施耐德4.0/6060mm镜头接圈:10mm延长圈+M72-VWD=454mm
