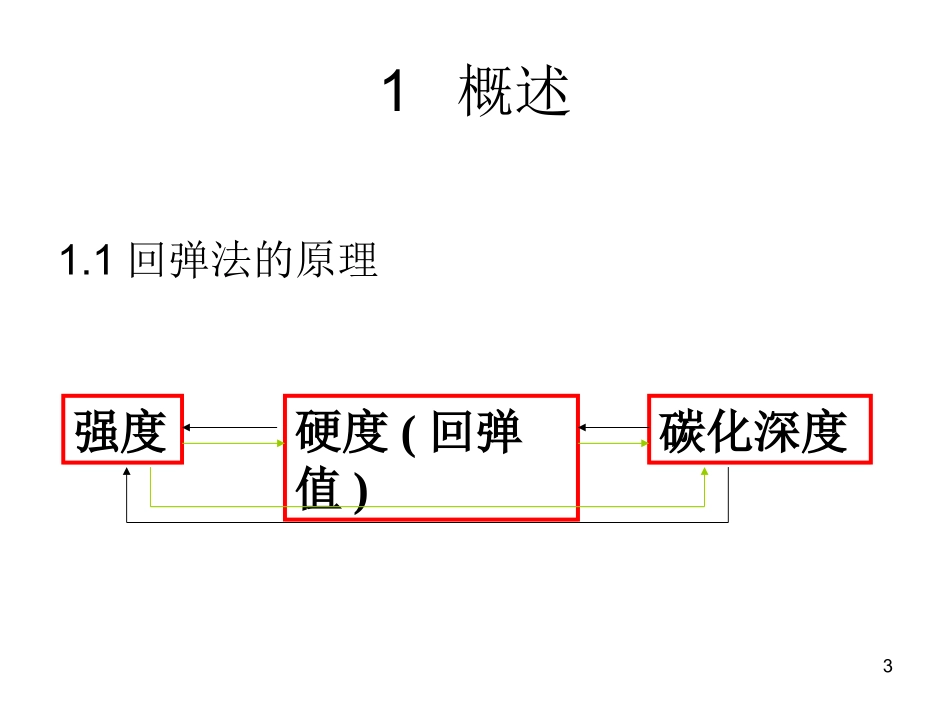

1回弹法检测混凝土抗压强度山东建筑大学李安起2目录1、概述2、人员与仪器3、检测技术4、回弹值计算5、测强曲线6、混凝土强度的计算7、其他问题31概述1.1回弹法的原理强度硬度(回弹值)碳化深度41概述混凝土表面硬度与混凝土极限强度存在一定关系，回弹仪的弹击重锤被一定弹力打击在混凝土表面上，其回弹高度和混凝土表面硬度存在一定关系。这样可以利用回弹仪测试混凝土表面硬度，并结合混凝土碳化深度从而间接测定混凝土强度。51概述1.2特点回弹法是目前国内应用最为广泛的结构混凝土抗压强度检测回弹法是目前国内应用最为广泛的结构混凝土抗压强度检测方法方法优点优点11：对结构没有损伤；：对结构没有损伤；优点优点22：仪器轻巧，使用方便；：仪器轻巧，使用方便；优点优点33：测试速度快；：测试速度快；优点优点44：测试费用相对较低：测试费用相对较低优点优点55：可以基本反映结构混凝土抗压强度规律；：可以基本反映结构混凝土抗压强度规律；61概述1.2特点缺点缺点11：精度相对较低；：精度相对较低；缺点缺点22：不适用于表层与内部质量有明显差异或内部存在：不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土结构或构件的检测（规程缺陷的混凝土结构或构件的检测（规程1.0.21.0.2条）。条）。((表表面遭受火灾、冻伤、受化学物质侵蚀或内部有缺陷等）。面遭受火灾、冻伤、受化学物质侵蚀或内部有缺陷等）。现在有单位和学者进行研究。现在有单位和学者进行研究。缺点缺点33：影响因素多（水泥品种、骨料粗细、骨料粒径、：影响因素多（水泥品种、骨料粗细、骨料粒径、配合比、混凝土碳化等；龄期、模板、泵送、高强等）配合比、混凝土碳化等；龄期、模板、泵送、高强等）71概述1.3各国使用情况目前已知应用该项技术的国家；目前已知应用该项技术的国家；•美国：美国：ASTMC805ASTMC805；；AA•英国：英国：BS1881BS1881；；CC•德国：德国：DIN1408;CDIN1408;C•罗马尼亚；罗马尼亚；CC•前苏联：前苏联：GOCT10180GOCT10180；；CC•欧洲：欧洲：RILEM;CRILEM;C•日本：无损手册日本：无损手册;B;B•中国：中国：JGJ/T23-2011JGJ/T23-2011；；CC•A—A—均质性；均质性；B—B—辅助手段；辅助手段；C—C—推定抗压强度；推定抗压强度；81概述1.4规范《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011，将于2011年12月1日实施。JGJ/T23-2001届时作废。仪器要求：《回弹仪》GB/T9138《回弹仪》JJG817（正在修订）91概述我国回弹规程的历史发展•《回弹法评定混凝土抗压强度技术规程》（JGJ23—85）•《回弹法检测混凝土抗压强度技术规程》（JGJ/T23—92）•《回弹法检测混凝土抗压强度技术规程》（JGJ/T23—2001）•《回弹法检测混凝土抗压强度技术规程》（JGJ/T23—2011）返回目录102.人员与仪器2.1人员的要求使用回弹仪进行工程检测的人员，应通过主管部门认可的专业培训，并持有相应的资格证书。•仪器、方法均从国外引进，国内外不同；•会出现因人而异。112.人员与仪器2.2仪器一、构造1-紧固螺母；2-调零螺钉；3-挂钩；4-挂钩销子；5-按钮；6-机壳；7-弹击锤；8-拉簧座；9-卡环；10-密封毡圈；11-弹击杆；12-盖帽；13-缓冲弹簧；14-弹击拉簧；15-刻度尺；16-指针片；17-指针块；18-中心导杆；19-指针轴；20-导向法兰；21-挂钩压簧；22-压簧；23-尾盖。122.人员与仪器二、技术要求（一）回弹仪可为数字式的，也可为指针直读式的（3.1.1条）。（二）回弹仪应具有产品合格证及计量检定证书，并应在明显的位置上标注：名称、型号、制造厂名（或商标）、出厂编号（3.1.2条）。（三）回弹仪使用时的环境温度应为-4～40℃。（3.1.4条）132.人员与仪器二、技术要求（四）回弹仪除应符合现行国家标准《回弹仪》GB/T9138的规定外，尚应符合下列规定:1水平弹击时，弹击锤脱钩的瞬间，回弹仪的标准能量应为2.207J。2弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击锤起跳点应相应于指针指示刻度尺上“0”处。3在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2。4数字式回弹仪应带有指针直读示值系统；数字显示的回弹值与指针直读...
