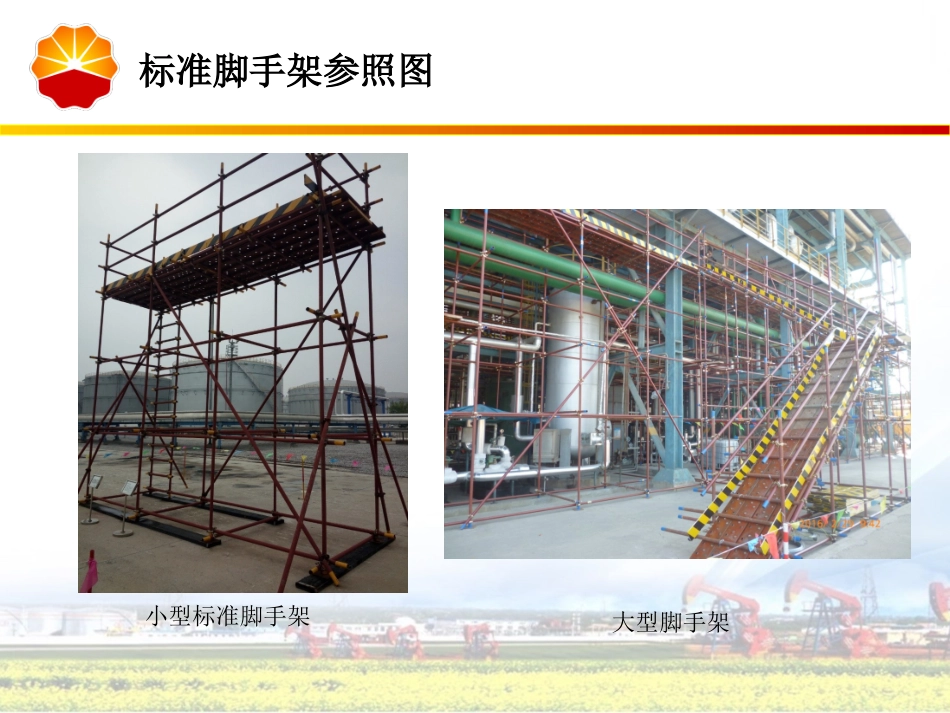

脚手架搭设技术要求天津炼达集团有限公司2016年9月02/16/25为了更好的服务大港石化公司，提高自身施工标准，强化现场标准化管理工作，炼达集团防腐土建分公司依据《扣件式钢管脚手架安全技术规范》JGJ130-2011、《钢管脚手架扣件规范》GB15831-2006，并结合石化公司要求和自身多年来施工经验编制本了要求，让施工更加规范、标准化。小型标准脚手架大型脚手架标准脚手架参照图标准脚手架木垫板剪刀撑扫地杆抛撑脚手板水平杆爬梯挡脚板抛撑护栏立杆立杆底座卡扣一、材料选用1、木垫板木垫板宽度不小于200mm，厚度不小于50mm，两端头宜设置直径不小于4mm镀锌钢丝绑扎两道，以防开裂。宽度≥200mm厚度≥50mm两端用2根4mm以上镀锌钢丝或镀锌铁皮绑扎一、材料选用2、立杆底座扣件式钢管脚手架的底座按材料分为锻铸制造和焊接两种；按承插形式分为内插式和外套式两种；目前厂内施工所用底座以焊接内插式为主。焊接底座一般用厚度不小于8mm，边长150~200mm的钢板，上焊高度不小于150mm的钢管。高度不小于150mm边长150~200mm钢板厚度不小于8mm一、材料选用3、钢管（立杆、扫地杆、水平杆、斜撑、抛撑）各种杆件优先采用Φ48*3.5直缝电焊钢管，目前施工所用钢管为此种类型钢管；严禁将外径48mm与51mm的钢管混合使用。钢管必须涂有防锈漆。钢管上严禁打孔，钢管有孔时不得使用。Φ48*3.5直缝电焊钢管一、材料选用4、扣件（直角扣件、旋转扣件、对接扣件）（1）扣件各部位不得有裂纹、气孔等影响使用的缺陷。（2）当钢管公称外径为48mm时，盖板与底座的张开距离不得小于50mm。（3）扣件与钢管接触部位不应有氧化皮，其他部位氧化皮面积累计不应大于150mm²。（4）铆接处应牢固，不应有裂纹。（5）T形螺栓和螺母不得滑丝。旋转扣件直角扣件对接扣件一、材料选用5、脚手板脚手板，又称跳板，是用于构造作业层架面的板材。脚手板可采用钢、木、竹的等材料制作，每块质量不宜大于30kg。目前大港石化公司内施工所用脚手板以钢制脚手板为主，钢脚手板一般用2mm厚的钢板冲压而成，其材质应符合Q235-A级钢的规定。脚手板不得有裂纹、开焊和硬弯，使用前应涂刷防锈漆。脚手板：2.0mm厚钢板冲压而成一、材料选用6、挡脚板挡脚板一般采用木板或钢板宽度不小于180mm采用黄黑相兼警示色宽度不小于180mm一、材料选用地基必须坚实、平整。搭设高度在25m以下时，可素土夯实找平，上面铺设垫板，并设底座。木垫板：木垫板宽度不小于200mm，厚度不小于50mm立杆支撑：厚度不小于8mm，边长150~200mm的钢板，上焊高度不小于150mm的钢管横向扫地杆：横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆内测上。纵向扫地杆：采用直角扣件固定在距底座上皮不大于200mm处的立杆内侧上。二、脚手架搭设要求步距：除最低层外不得大于1.8m步距：最低层不得大于2m跨距：立杆间距离不大于2m小型脚手架安装有爬梯二、脚手架搭设要求立杆间距不大于2m立杆接长除顶层顶步可采用搭接外，其余各层各步必须采用对接扣件连接对接接头应该交错布置，两个相隔接头在高度方向错开的距离不宜小于500mm水平杆宜采用对接扣件连接接长，也可采用搭接接长。最底层不得大于2m其他层不得大于1.8m每道剪刀撑宽度不应小于4跨，且不应小于6m。二、脚手架搭设要求脚手板放置在横向水平杆；纵向水平杆应作为横向水平杆的支撑，用直角扣件固定在立杆上。横向水平杆纵向水平杆脚手板需要满铺，可对接或搭接二、脚手架搭设要求大型脚手架设有通道立杆与纵向水平杆的交点处（主节点）设置一根横向水平杆，用直接扣件扣接并严禁拆除横向水平杆应紧靠主节点，用直角扣件与立杆或纵向水平杆扣牢。主节点处两个直角扣件的中心距不应大于150mm。水平杆宜设置在立杆内侧。二、脚手架搭设要求剪刀撑斜杆的接长宜采用搭接，搭接长度不应小于1m，用3个旋转扣件固定，扣件盖板的边缘至杆端距离不小于100mm。斜杆与地面的倾角宜在45°~60°之间各底层斜杆下端均应支承在垫板或垫块上杆件端头伸出扣件盖板边长不小于100mm二、脚手架搭设要求脚手架搭设高度在7步以下时，可采用抛撑方法保持脚手架架体的稳定。抛撑的设置应符合以下规定：1）抛撑应采用通长杆件与脚...
