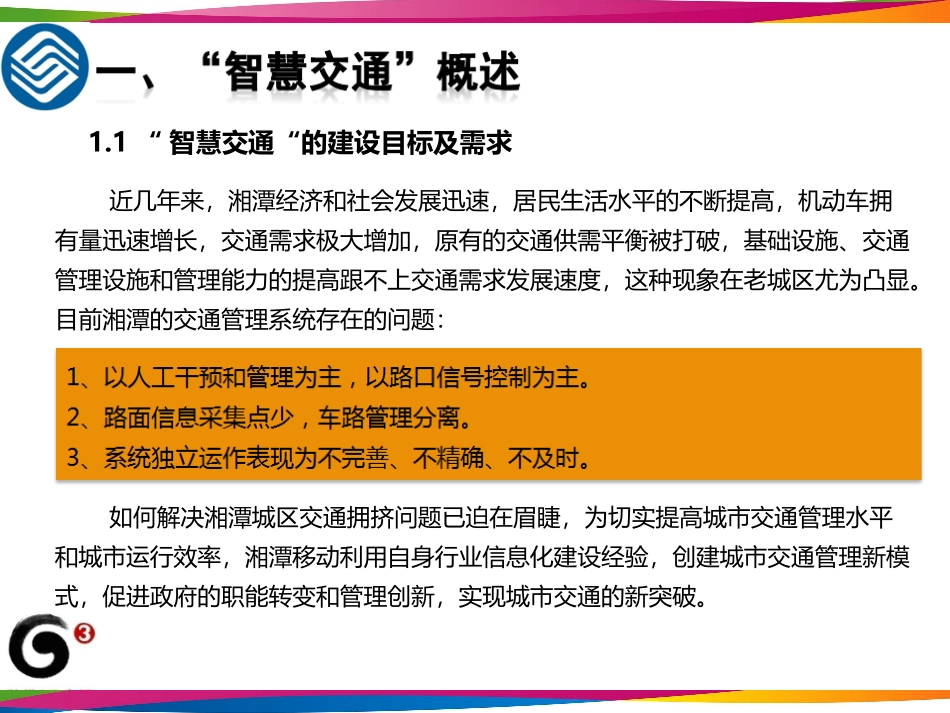

““智慧交通”建设方案智慧交通”建设方案中国移动通信集团湖南有限公司湘潭分公司二〇一五年22近几年来，湘潭经济和社会发展迅速，居民生活水平的不断提高，机动车拥有量迅速增长，交通需求极大增加，原有的交通供需平衡被打破，基础设施、交通管理设施和管理能力的提高跟不上交通需求发展速度，这种现象在老城区尤为凸显。目前湘潭的交通管理系统存在的问题：如何解决湘潭城区交通拥挤问题已迫在眉睫，为切实提高城市交通管理水平和城市运行效率，湘潭移动利用自身行业信息化建设经验，创建城市交通管理新模式，促进政府的职能转变和管理创新，实现城市交通的新突破。1.1“智慧交通“的建设目标及需求442.1智慧交通系统整体架构智慧交通整体架构图2.1智慧交通系统整体架构一、物联网感知层二、物联网网络层三、物联网应用层智慧交通系统从整体架构上可以从三个个层次来进行划分：2.2智慧交通系统应用架构图智慧交通系统应用架构图883.1道路交通信息采集系统城市道路交通信息采集系统按功能结构划分，主要由四部分组成，即：交通数据采集子系统、道路交通数据综合处理平台与地面道路视频监控控制交换平台、通信系统、交通信息发布子系统。3.1.1系统总体设计道路交通信息采集系统总体设计图3.1道路交通信息采集系统磁敏无线车辆检测器目前交通信息采集的方法和技术很多，其中，磁敏探测技术具有低功耗、低成本、安装维护方便、采集信息量多等特点，预计将来会成为交通动态信息采集技术主流。3.1.2信息采集分系统设计安装效果示意图3.1道路交通信息采集系统微波车辆检测器MPR-U2(微普微波雷达，MPmicrowaveRadar-U2)微普微波超速抓拍触发与交通信息检测雷达，安装于道路上方，用于精确测量车辆实时速度和其他交通信息参数，并提供车辆超速抓拍触发信号。3.1.2信息采集分系统设计微波车辆检测器3.1道路交通信息采集系统视频摄像机★功能特点：1)双电路模式设计,具有高分辨率输出2)采用最新一代高速DSP数字处理器，图像效果更加逼真、无色飘3)通过独一无二智能“交通”模式车牌捕获设计、智能自适应电子快门以捕捉快速运行物4)先进的影像修复技术确保图像的高分辨率5)通过RS-485通信协议进行远程监控管理6)菜单式OSD调节功能能让设置变得更容易★适用范围：1)适用于道路监控、卡口监控、出入口监控等交通车辆不同运行速度的抓拍2)适用于路口逆光环境中监看红绿橙交通灯、车辆车型、车牌、车流量等路况的全景监看3.1.2信息采集分系统设计3.1道路交通信息采集系统环形线圈车辆检测器环形线圈车辆检测器是一种基于电磁感应原理的车辆检测器。它的传感器是一个埋在路面下，通有一定工作电流的环形线圈（一般为2米*1.5米），当车辆通过环形地埋线圈或停在环形地埋线圈上时，车辆自身铁质切割磁通线，引起线圈回路电感量的变化。3.1.2信息采集分系统设计环形线圈车辆检测器3.1道路交通信息采集系统信号机用于车辆相位路口交通控制(软件同时提供8个行人相位和8个覆盖(跟随))相位。能与计算机化联网。当使用不同的软件，设备的应用能扩展到匝道控制，信息板控制泵阀控制，车道变换控制及其它多种应用。3.1.2信息采集分系统设计信号机3.1道路交通信息采集系统交通信息发布设备直接接入综合处理平台，直接受综合处理平台控制。在本系统中，发布信息数据库和信息发布控制器的功能和任务都在道路交通数据综合平台中实现。交通信息发布子系统采用下图所示的框架结构实现与道路交通数据综合平台的互联。3.1.3信息发布分系统设计信息发布系统组成图3.2智能信号灯控制系统系统采用地磁感应车辆检测器完成对道路横截面车流量、道路交叉路口的车辆通过情况的检测，以自组网的方式建立智能控制网络，通过系统平台数据与信号机自适应数据协同融合处理的方式，制定符合试点路网车辆通行最优化的信号机配时方案。以“智能分布式”控制交通流网络平衡技术，对路口、区域交通流、道路交通流饱和度、总延误、车辆排队长度、通行速度，进行交通流的绿波控制和区域控制。3.2.1系统总体设计交通信号采集系统3.2智能信号灯控制系统通过布设在道路上的车辆检测器，实时采集道路车流量信息、道路拥堵信息、车队长度、...
