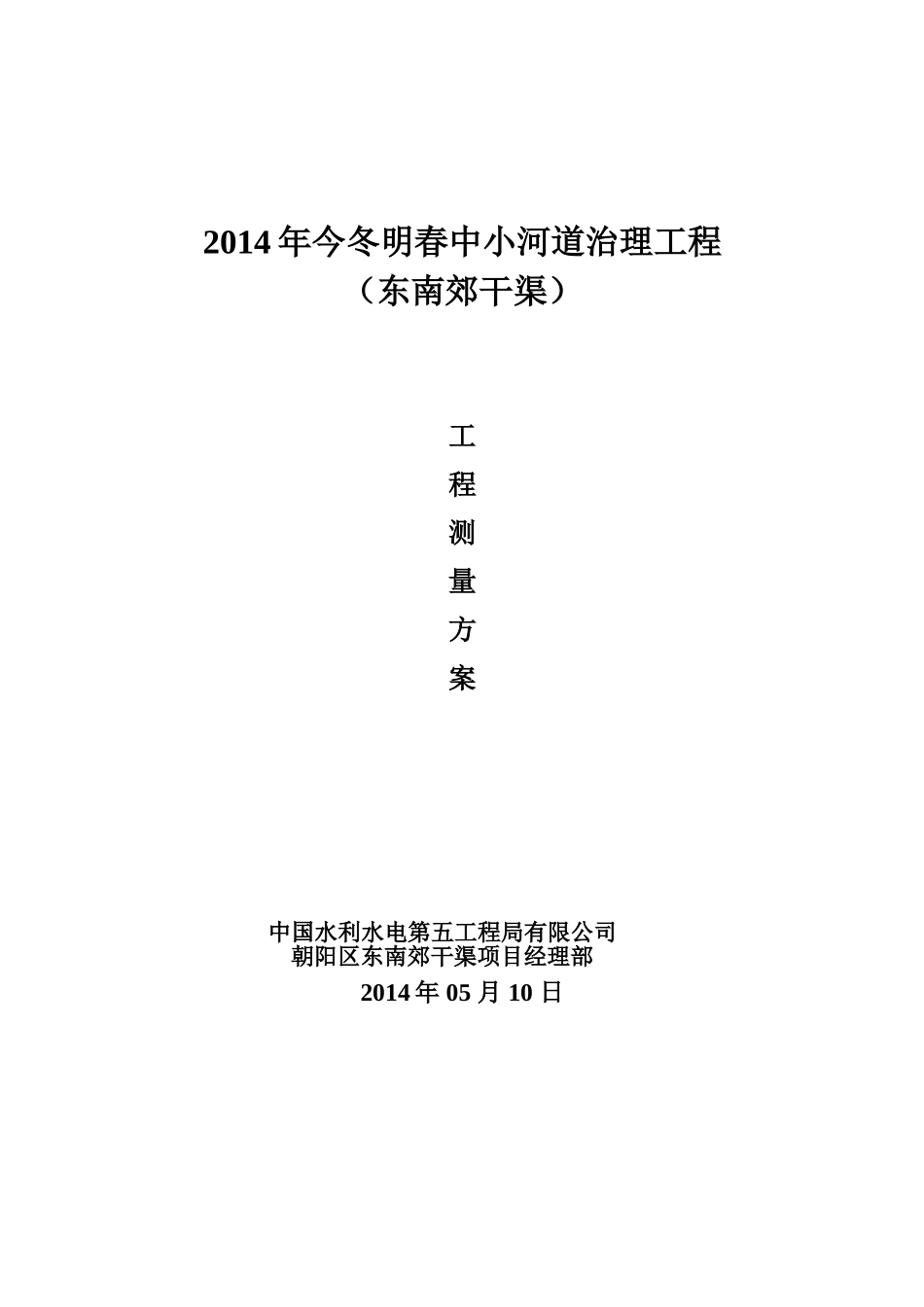

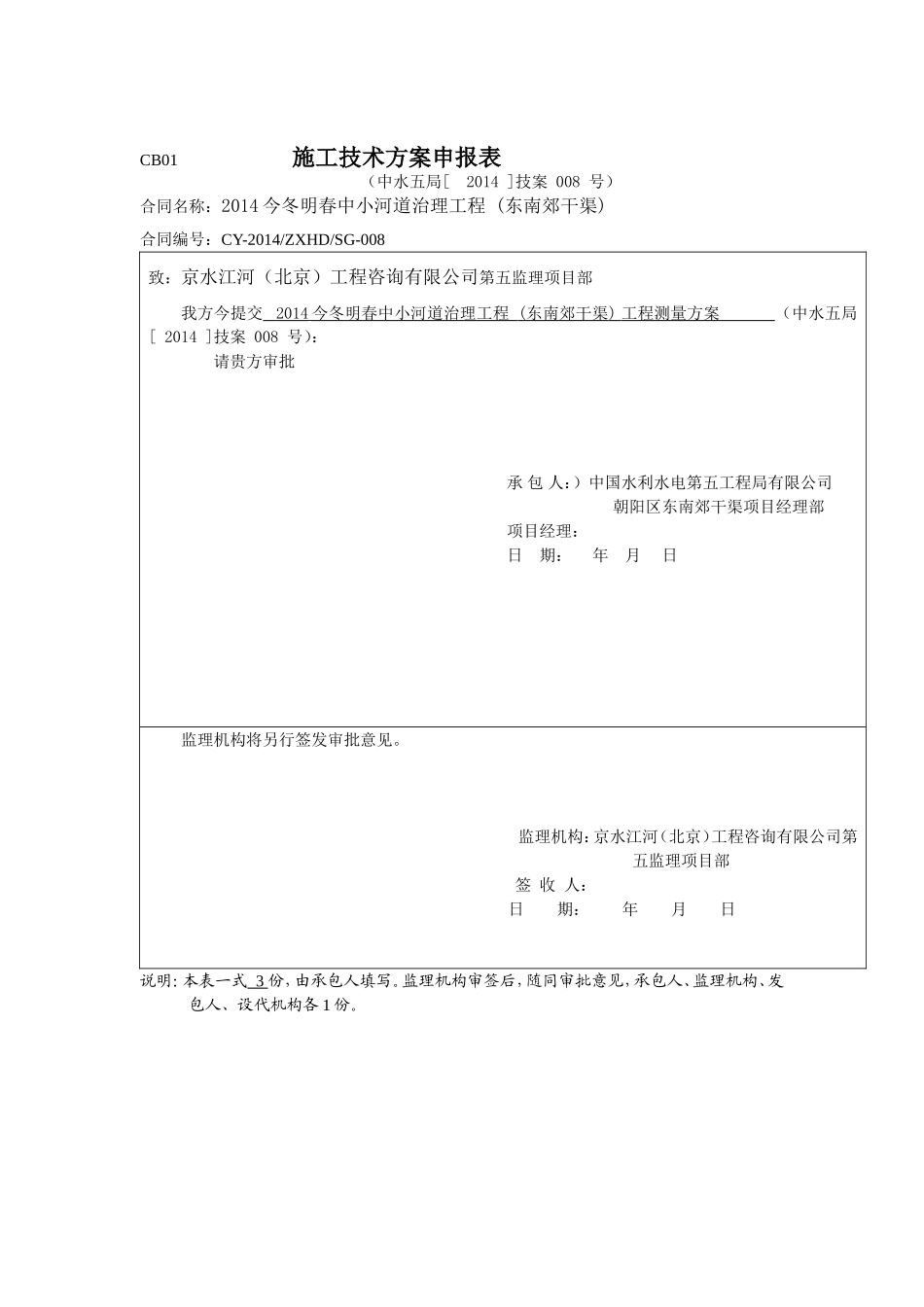

CB01施工技术方案申报表（中水五局[2014]技案008号）合同名称：2014今冬明春中小河道治理工程(东南郊干渠)合同编号：CY-2014/ZXHD/SG-008致：京水江河（北京）工程咨询有限公司第五监理项目部我方今提交2014今冬明春中小河道治理工程(东南郊干渠)工程测量方案（中水五局[2014]技案008号）：请贵方审批承包人：）中国水利水电第五工程局有限公司朝阳区东南郊干渠项目经理部项目经理：日期：年月日监理机构将另行签发审批意见。监理机构：京水江河（北京）工程咨询有限公司第五监理项目部签收人：日期：年月日说明：本表一式3份，由承包人填写。监理机构审签后，随同审批意见，承包人、监理机构、发包人、设代机构各1份。2014年今冬明春中小河道治理工程（东南郊干渠）工程测量方案中国水利水电第五工程局有限公司朝阳区东南郊干渠项目经理部2014年05月10日目录测量方案首页目录方案编制依据1工程概况1测量准备1测量基准2建立施工测量控制网3施工测量4资料整理5测量核实6导线精度表7水准精度表8导线平面计算表9高程平差计算表10网点平面图11控制点成果表12第1页工程测量方案一编制依据1设计图纸和其他相关设计文件2本工程施工组织设计3现行测量规范；标准二工程概况本工程位于北京市南四环官庄路附近，河道治理长1960米，河道治理起点为上游暗涵203仅清淤，终点到1+960。自化二东路桥以下两岸设5米宽巡河路，新建巡河路长2302米。三、测量准备测量放样施工是贯穿工程施工全过程一项十分关键的工作，为此我公司项目经理部成立了专职的测量小组，由具备测量专业执业资格和多年施工工作经验的测量技术人员负责，测量过程按照规范要求进行并留有记录。1、人员配备：测量小组由一名具有专业理论水平和实际施工经验的工程师负责并主持组织实测方案的编制工作，控制测量根据工程各部位特点由专职测量队员实施。测量小组成员包括：测量工程师1名；测量员4名。2、测量仪器：施工中投入使用的测量仪器如：全站仪（STS－750）、水准仪（DS3）和钢尺（50m）等都符合《水利水电工程施工测量规范》（SL52－93）的施工测量精度要求，并经过有关主管部门批准的具有资质的检验单位的检测，并在检测有效期内使用。所有测量仪器使用前必须得到工程师的批准。本工程投入的主要测量设备编号设备名称规格型号单位数量完好状况备注第2页1全站仪STS-750台1完好证件齐全3水准仪DS3台1完好证件齐全4钢尺50m把2完好证件齐全5塔尺5m把2完好证件齐全四、测量基准本工程项目经理部在接到发包人或监理人提供的测量基准点、标点及其相关技术文件后，与发包人、监理人共同校测其基准点、坐标点规范的测量精度，并复核其资料和数据的准确性。复核无误后，方可投入使用；若有误差立即报告监理工程师，及时解决。五、建立施工测量控制网工程施工的控制网由两部分组成，即平面控制网和高程控制网。平面控制网以工程师提供的测量基准点（线）为基准，用全站仪测设出施工区的轴线控制桩及定位控制桩。轴线控制桩由起点、终点和折点桩组成，为方便施工采用十字交叉法和直角坐标法确定折点桩，及时将施工控制网资料报送工程师审批。为了便于施工时引测高程及纵横断面测量，在施工前沿总防洪堤走向两侧敷设临时水准点，临时水准点位于建筑物开挖线外侧，敷设时提前埋设临时标桩作为水准点，临时水准点间距100m。平面控制点和水准点标桩选择在不受施工干扰，易于保存桩位的地方，不致发生下沉和位移，标桩做成砼墩，标桩顶面高于地面0.3m。临时性标桩以木桩为主，对于测量控制网点，采用防护栏、警示牌等保护措施，防止受到毁坏，并修建通向测量控制网点的临时道路。六、施工测量1、土方开挖工程的精度指标序号项目内容精度指标说明第3页平面位置误差（mm）高程误差（mm）1土方开挖轮廓点放样±50±50相对于邻近基本控制点2、土方工程土方明挖之前先进行纵横断面测量。从本标段起点开始量距，沿轴线每隔50m钉一木桩（里程桩），地形变化较大的地方加设木桩，用红漆在木桩侧面标上桩号。在监理工程师同意的情况下与其测量人员联合进行断面测量，测量成果双方核签。由横断面设计开挖图计算出左右两侧边桩与轴线桩的水平距离，用钢尺...
