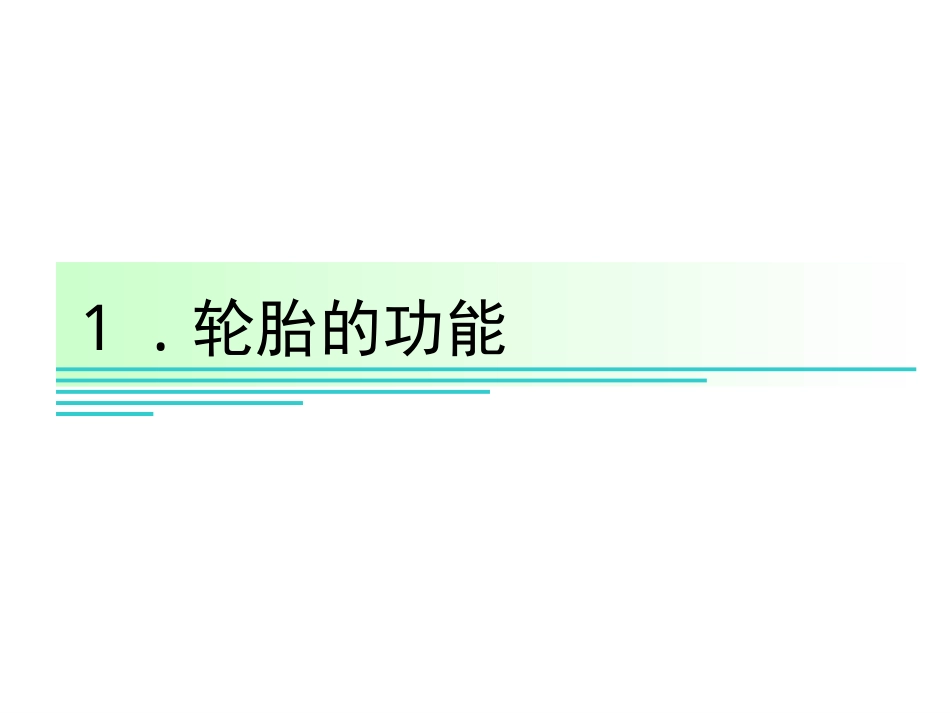

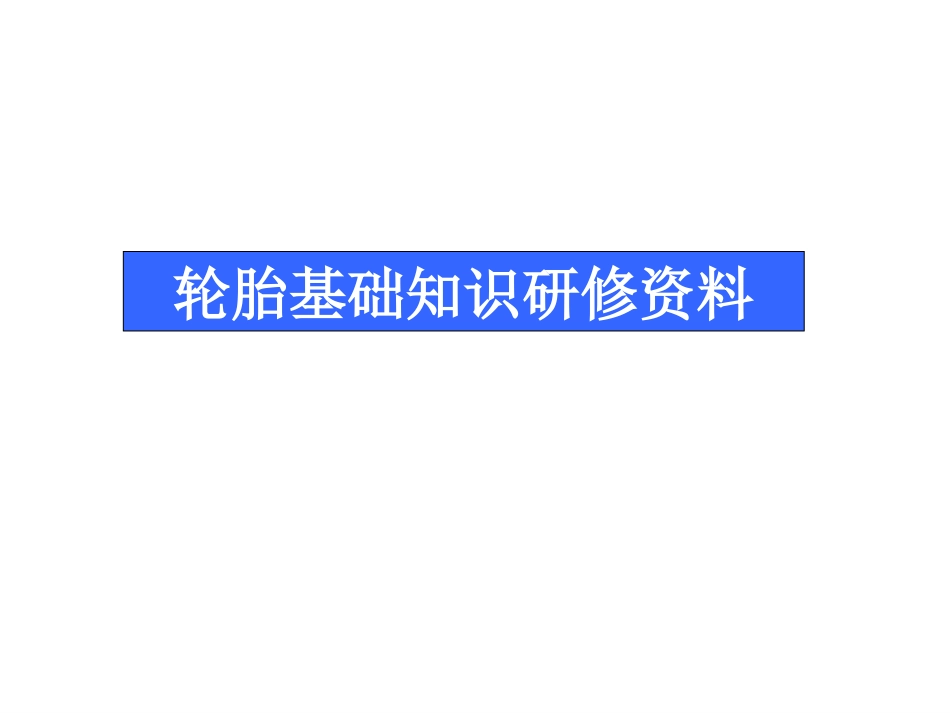

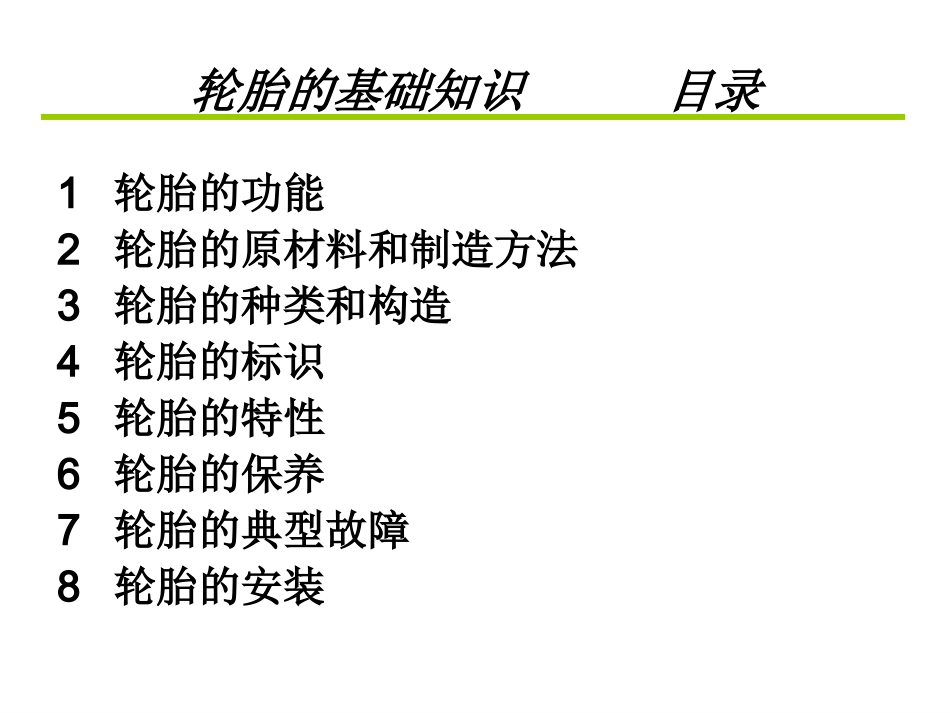

轮胎基础知识研修资料1轮胎的功能2轮胎的原材料和制造方法3轮胎的种类和构造4轮胎的标识5轮胎的特性6轮胎的保养7轮胎的典型故障8轮胎的安装轮胎的基础知识目录１．轮胎的功能轮胎的作用—4大功能负荷功能乘坐舒适功能牵引和制动功能操纵稳定功能支撑车体、乘坐人员以及货物重量的功能。将发动机或制动器的功率传到路面，使车体起动或制动。吸收从路面传来的冲击力、起到缓冲的功能。向预想的方向转弯或保持直行的功能轮胎应具备的基本性能1.经济性4.环境性3.舒适性2.安全耐久性耐磨损性、减少滚动阻力耐外伤、耐冲击性、耐疲劳性、耐热性轮胎的噪音低振动（Ｎ．Ｖ．Ｈ）小通过节省能源减少二氧化碳的排放Ｎ:噪音V:振动H:车身垂直振动2．轮胎的原材料和制造方法轮胎的原材料新材料“合成橡胶Ⅱ”原料橡胶有天然橡胶和合成橡胶，根据轮胎的特性可以单独或混合使用。橡胶胎圈钢丝化合剂主要化合剂．碳黑：橡胶的增强剂．硫磺：使橡胶具有弹性和耐久性．硫化促进剂：促进橡胶分子和硫磺分子的结合．老化防止剂：防止橡胶的老化．龟裂防止剂：防止橡胶的龟裂轮胎帘线轮胎用增强纤维．尼龙：PCR的胎体材料．聚酯：PCR的胎体材料．芳族聚酰胺纤维：子午线轮胎带束层材料．钢：子午线轮胎带束层材料是根据轮胎的用途及尺寸而设计的将钢丝捆扎在一起的材料。天然橡胶原料橡胶二烯系合成橡胶●丁二烯共聚物（BR）●丁二烯-苯乙烯共聚物（SBR）○异戊二烯共聚物（IR）烯系钢琴曲的一根也这么结实呀！芳族聚酰胺纤维还用于防弹背心呢！砰！停！合成橡胶天然橡胶橡胶纤维帘线轮胎帘线钢丝帘线碳黑胎圈钢丝化合剂○Isoprenediene共聚物（IR）○乙烯-丙烯共聚物（EPPM）轮胎的制造工序－混合工序橡胶裁断合成橡胶天然橡胶原料混炼卷取混合（搅拌机）各种原材料橡胶混炼（加热卷取）将天然橡胶、合成橡胶、炭黑、硫磺、锌白等原材料及化合剂进行混合的工序。轮胎的制造工序－材料加工工序胎体和带束层部分胎圈用橡胶胎面用橡胶胎体部分（将帘线压延成带状）浸于药品中压延机（将帘线的两面都挂上橡胶）压延机裁断整理胎圈钢丝裹上橡胶后挤出卷成钢丝圈胎面挤出冷却（冷却槽）胎面挤出机轮胎的制造工序－成型、硫化、检查工序轮胎成型生胎完成硫化工序检查工序（完成）加工好的胎体、带束层、胎面、胎圈等各组件通过成型机组装成轮胎的形状。使生胎的橡胶在一定的热度和压力下增强弹性。制作轮胎表面的胎面花纹。成型后的生胎硫化加工好的轮胎首先接受检查员的目视外观检查。通过该检查的产品还要经过平衡测试及X光检测等严格检测后，作为质量过硬的产品发货。3．轮胎的构造和种类胎面：直接与路面接触的部分。保护轮胎内侧帘布，延长轮胎寿命的厚厚的橡胶层。表面为提高排水性能，驱动/制动性能刻有花纹。带束层：是位于胎面和胎体之间的补强层。缓冲冲击，并可防止胎面产生的外伤波及胎体，还可以防止台面和胎体的剥离。胎体：是覆盖橡胶的用纤维或钢丝作成的帘线层，用于形成轮胎的骨架。呈反射状的贴合，保持气压，耐承重抗冲击。胎圈：支撑帘线的末端并可将轮胎固定在轮辋上的部分。胎肩：轮胎的两肩部分。采用成能够保护胎体和散发内部热量的设计。胎壁：为了保护轮胎侧面部分的帘线层，在表面覆盖有橡胶。在胎壁上标有轮胎尺寸，制造商明，和商标等。内衬层：是相当于内胎的橡胶层使用透气性低的特殊橡胶轮胎构造轮胎的规格及技术参数③适用轮辋宽②轮胎总宽⑤轮胎断面宽⑦胎面宽⑧胎面半径①轮胎外径④轮辋直径⑥轮胎高③适用轮辋宽②轮胎总宽⑤轮胎断面宽⑦胎面宽⑧胎面半径①轮胎外径④轮辋直径⑥轮胎高是在相应的轮辋上安装轮胎并按规定气压充气后，在没有承重时的轮胎直径。是指包括轮胎则面的文字及花纹的轮胎最大宽度。（用mm表示）是适合轮胎性能的轮辋宽度。标准轮辋：最适合的宽度和形状。（用in表示）适用轮辋：能够使用的轮辋。是指适合轮胎的车轮的轮辋直径，同轮胎内径相同。（用in表示）从轮胎的总宽中去除轮胎侧面的文字及花纹厚度的宽度。（用mm表示）是用轮胎外径减去轮辋直径后的数字的1/2。是轮胎踏面的宽度。是指两面最突出部分的宽度。是指胎面部分的曲率半径。轮胎的...
