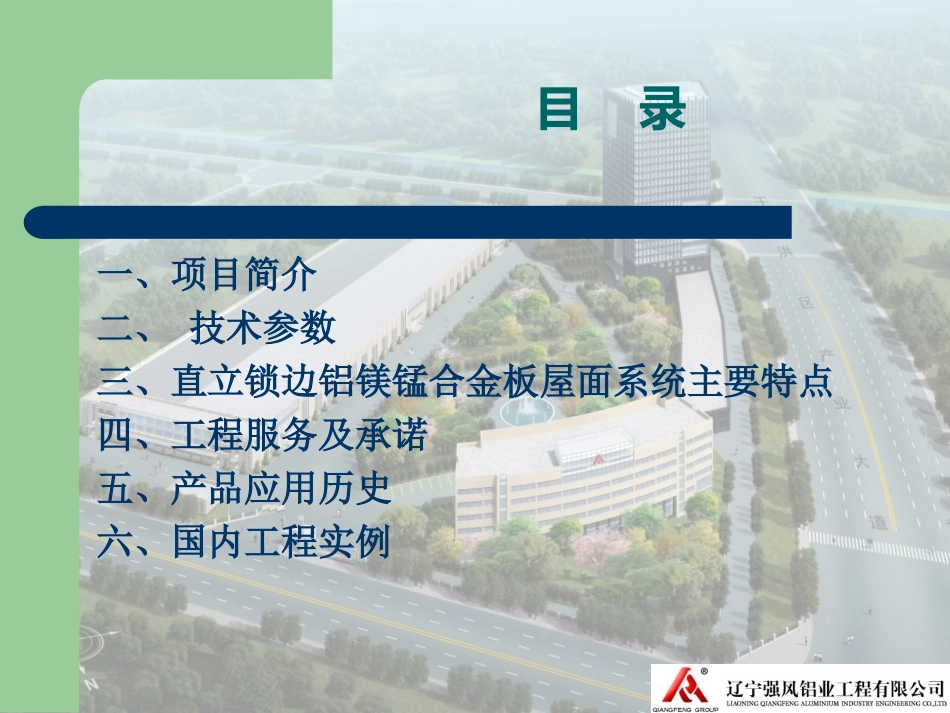

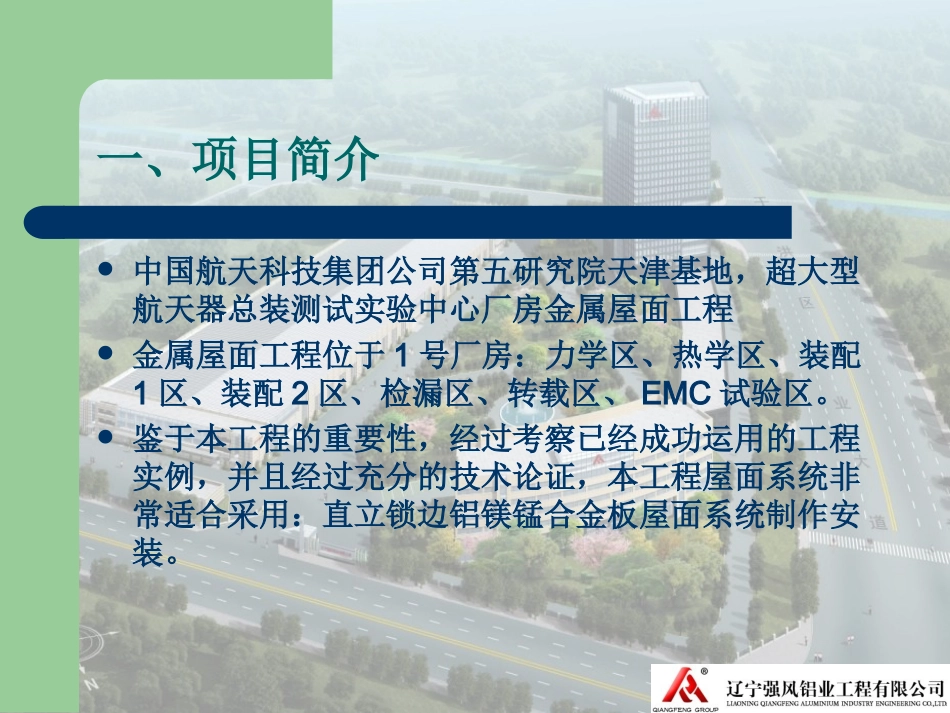

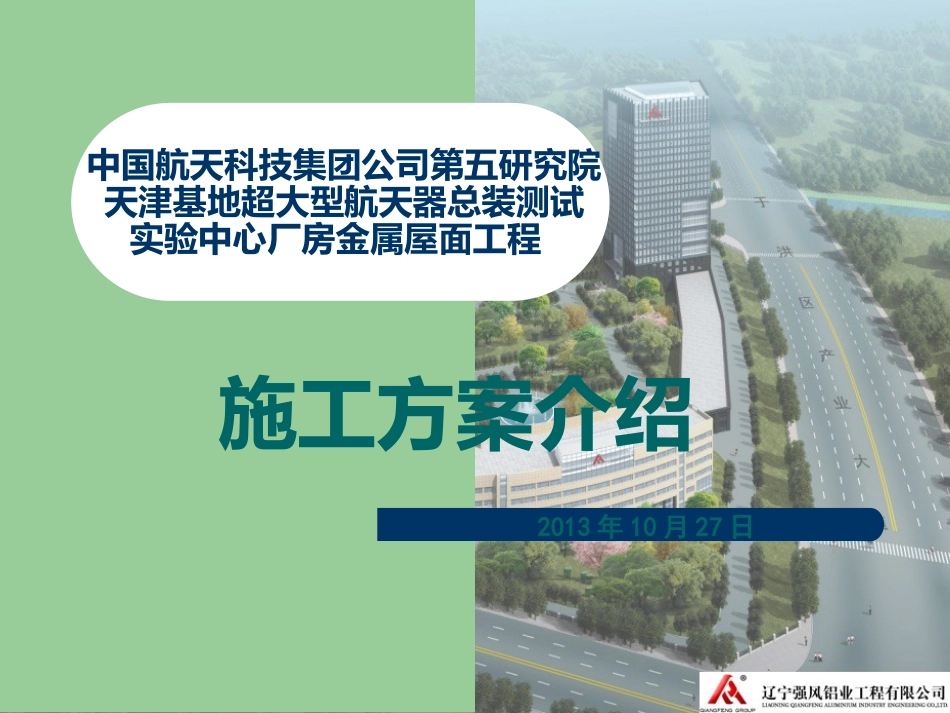

中国航天科技集团公司第五研究院天津基地超大型航天器总装测试实验中心厂房金属屋面工程施工方案介绍2013年10月27日目录一、项目简介二、技术参数三、直立锁边铝镁锰合金板屋面系统主要特点四、工程服务及承诺五、产品应用历史六、国内工程实例中国航天科技集团公司第五研究院天津基地，超大型航天器总装测试实验中心厂房金属屋面工程金属屋面工程位于1号厂房：力学区、热学区、装配1区、装配2区、检漏区、转载区、EMC试验区。鉴于本工程的重要性，经过考察已经成功运用的工程实例，并且经过充分的技术论证，本工程屋面系统非常适合采用：直立锁边铝镁锰合金板屋面系统制作安装。一、项目简介二、技术参数本屋面工程技术参数基本风压：0.55KN/㎡（50年一遇）基本雪压：0.40KN/㎡（50年一遇）屋面活荷载：0.50KN/㎡抗震设防烈度：7度；（设计基本地震加速度值0.15g）防雷要求：二类本工程（力学区、热学区、装配1区、装配2区、检漏区、转载区、EMC试验区）短跨尺寸约32m-46m。采用：直立锁边铝镁锰合金板屋面系统。带直立锁边铝镁锰合金板屋面系统示意图三、直立锁边铝镁锰合金板屋面系统主要特点1、防水性能优异2、施工方便、快速、经济3、抗风压性能好4、防腐和耐久性好5、保温防火性能可靠6、屋面系统透气性能好7、防雷性能可靠三、直立锁边铝镁锰合金板屋面系统主要特点1、防水性能优异屋面板可在屋脊方向覆盖整个屋面，杜绝搭接缝，消除漏水隐患，且外观整体性和观感性增强。先进的屋面板横向搭接技术，板块之间锁合后，形成完全密封的结构性防水的直立锁缝；屋面系统的肋为65mm高的直立肋边，从而可得到较大的排水切面，杜绝雨水从搭接边处渗透，有效解决低坡度屋面积水、排水困扰，提高了在长距离平缓屋面的适用性。三、直立锁边铝镁锰合金板屋面系统主要特点独特的锁边式暗藏固定支座式固定方式，屋面板没有任何损伤，消除了传统螺钉穿透屋面板式固定所带来的漏、渗水的隐患；避免应力集中问题，为屋面整体安全性提供保障。直立锁边铝镁锰合金板防水屋面系统是通过带肋的金属板互相咬合，从而达到防水目的的一种新型的、先进的屋面系统。其主要结构形式是：首先将T型固定座（铝合金材质）固定在主结构檩条上。再将屋面防水板根据屋面长度在现场压型，按屋面长度方向通常布置，扣在固定座的梅花头上，最后用电动锁边机将屋面板的搭接扣边咬合在一起。三、直立锁边铝镁锰合金板屋面系统主要特点电动锁边机将屋面板的搭接扣边咬合成型三、直立锁边铝镁锰合金板屋面系统主要特点在檐口端部设通长的铝合金滴水片，形成檐口滴水，使屋面雨水顺其滴入排水天沟；排水天沟采用3mm厚不锈钢板加工成型，现场采用氩弧焊焊接，在长度大于20m设置伸缩缝，防止天沟在热胀冷缩的情况下出现拉裂现象，天沟排水采用原有建筑设计预留的虹吸排水系统，此虹吸排水系统排水管道在室内设置，很好的解决了因温差问题导致排水管道堵塞。完整、合理的屋面泛水构造，屋面无需任何密封胶，环保无污染，杜绝了屋面防水、结构性能受密封胶的老化寿命、工人的施工质量等方面的影响。三、直立锁边铝镁锰合金板屋面系统主要特点为预防百年不遇的特殊情况发生，更加安全可靠的保证本屋面排水顺畅，我司建议：（1）增加虹吸排水系统，保证天沟每10m左右安装一套虹吸排水系统；（2）为防止在冬季冰雪将虹吸口堵塞导致排水不畅问题，建议在虹吸排水口安装冬季融冰、融雪装置；（3）为保证在特殊情况下的溢流功能，建议在原设计设置溢流口的基础上再增加部分溢流口。三、直立锁边铝镁锰合金板屋面系统主要特点2、施工方便、快速、经济现场压型设备三、直立锁边铝镁锰合金板屋面系统主要特点本工程采用的直立锁边铝镁锰屋面板由铝镁锰合金卷材连续轧制成型，在现场生产加工，生产出符合要求的长度，无需纵向搭接，消除了屋面渗漏的隐患。具有优良的观感和优异的性能，安装简便快捷，不需穿孔，板面保持完整。直立锁边板的立边高65mm，板宽400mm，该系统采用现场机械加工，安装周期短。系统充分考虑荷载、位移、保温、隔音、防水以及美学等因素的合理设计，确保提供完善的系统性能...
