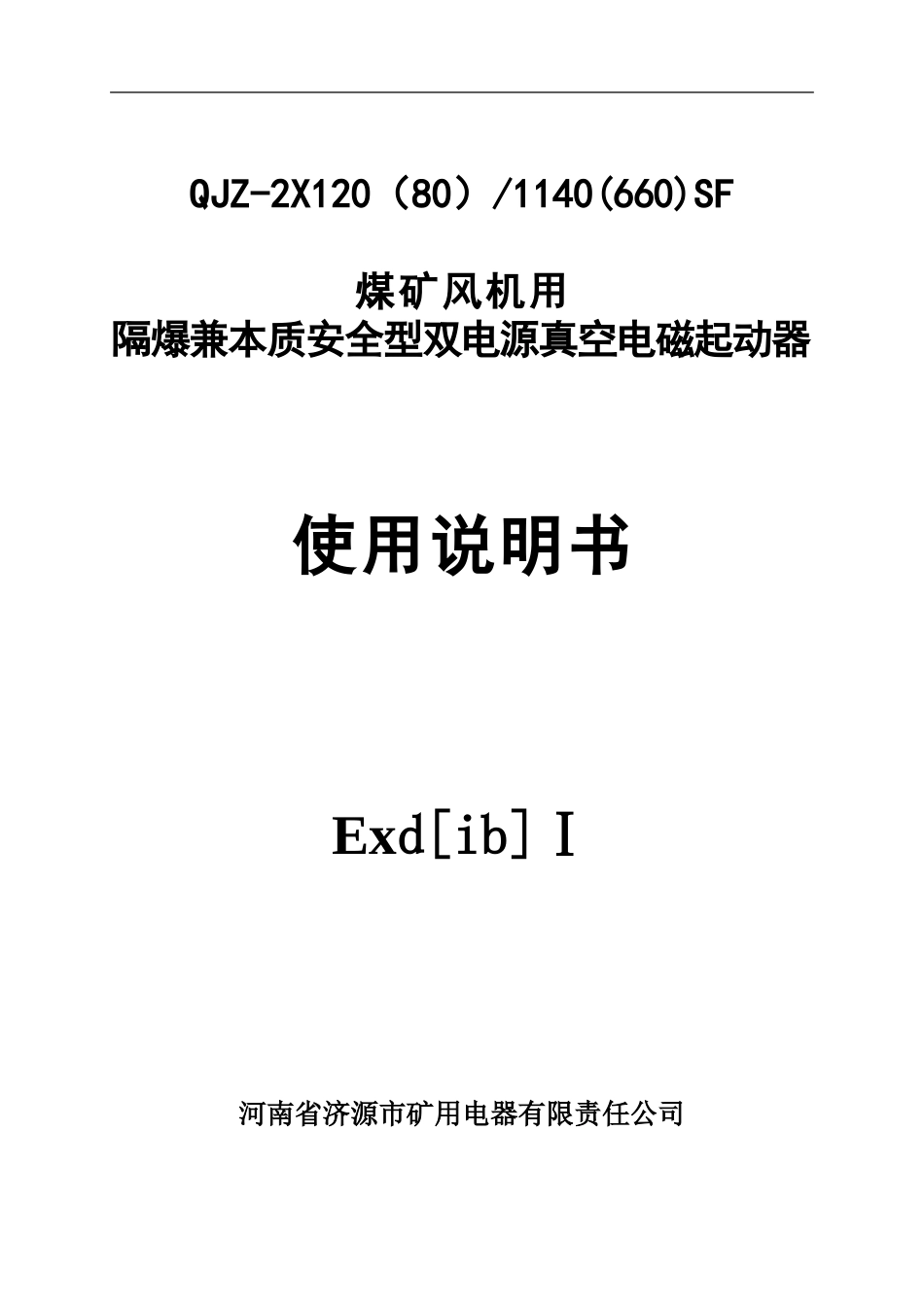

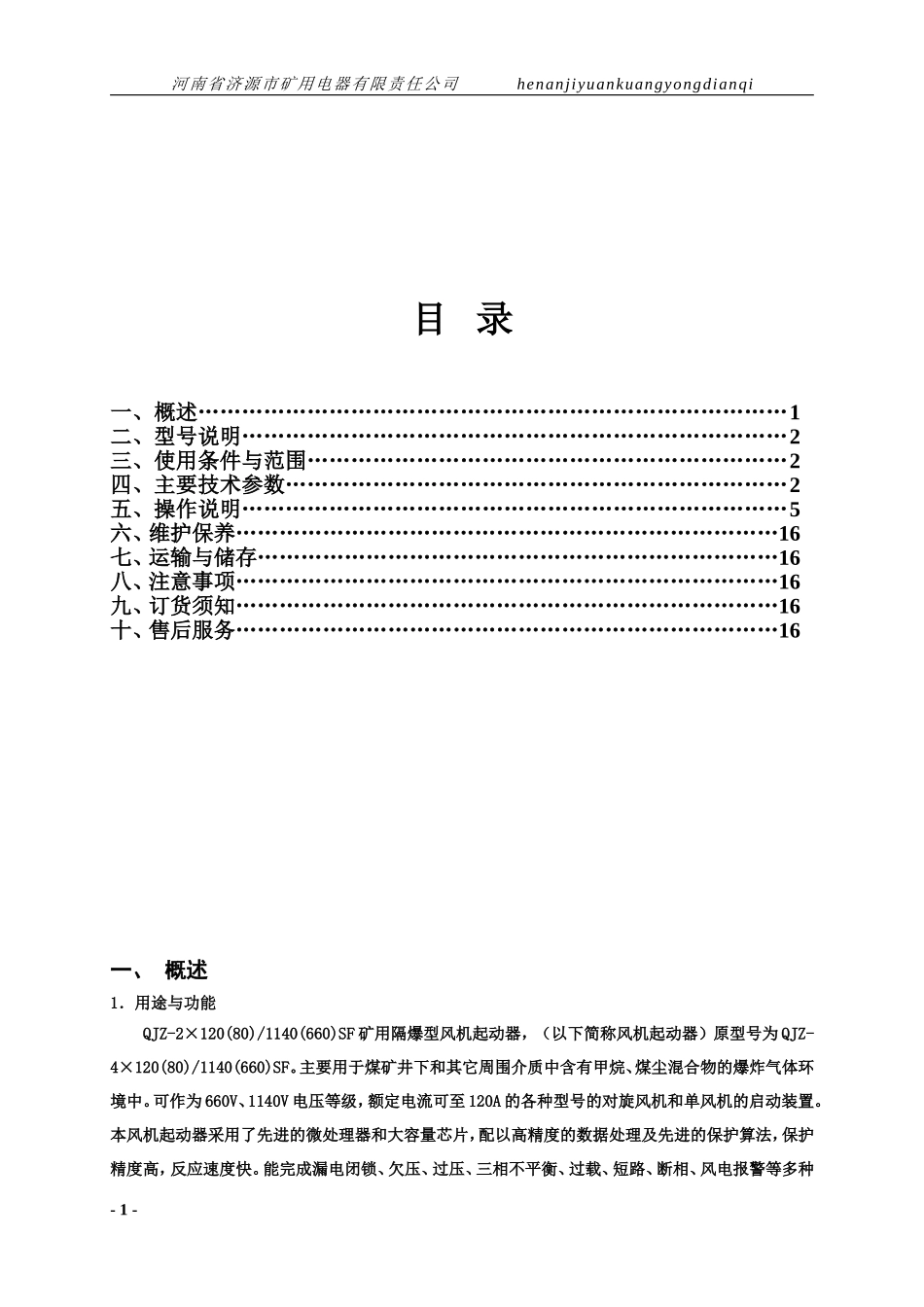

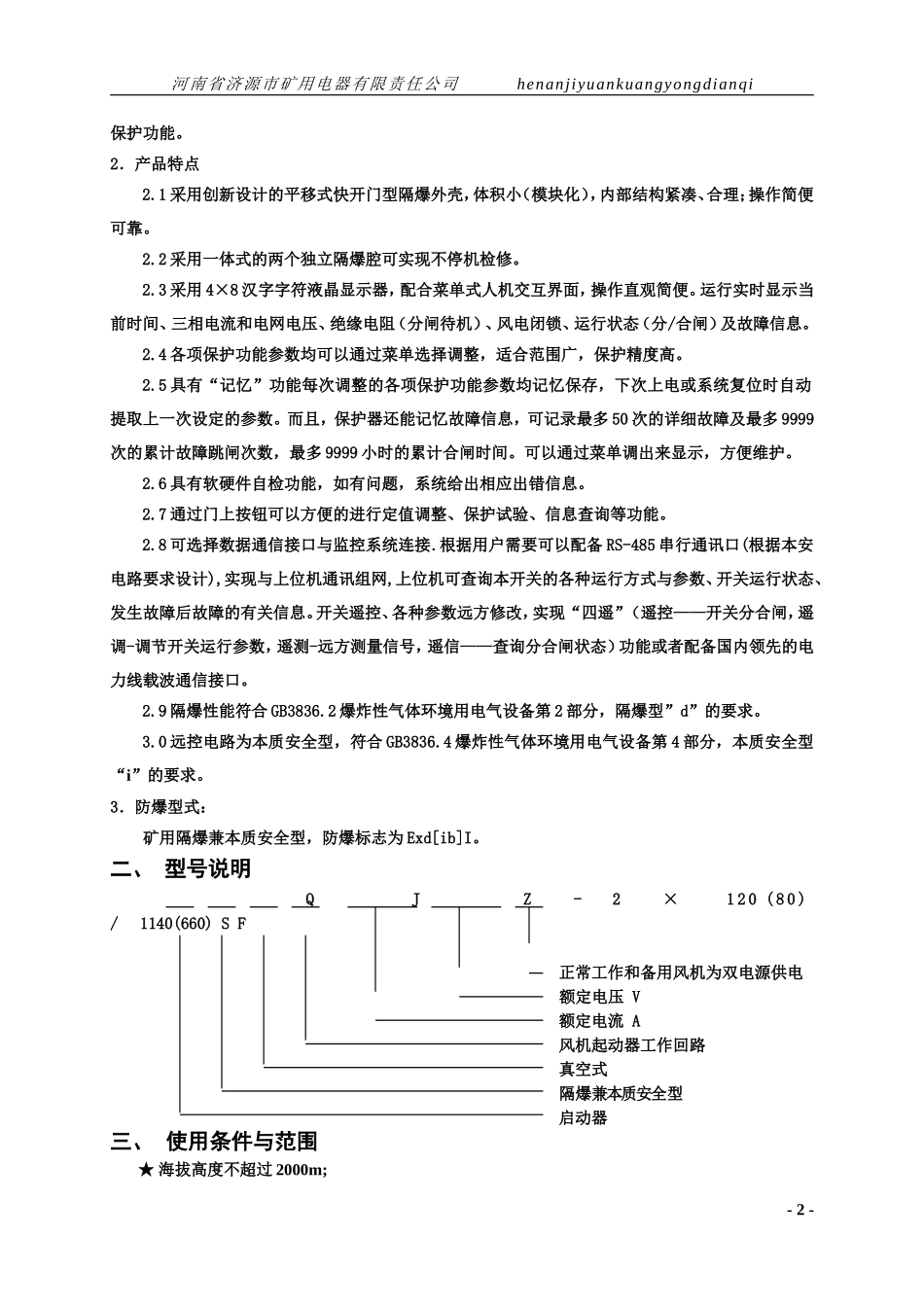

QJZ-2X120（80）/1140(660)SF煤矿风机用隔爆兼本质安全型双电源真空电磁起动器使用说明书Exd[ib]Ⅰ河南省济源市矿用电器有限责任公司河南省济源市矿用电器有限责任公司henanjiyuankuangyongdianqi目录一、概述………………………………………………………………………1二、型号说明…………………………………………………………………2三、使用条件与范围…………………………………………………………2四、主要技术参数……………………………………………………………2五、操作说明…………………………………………………………………5六、维护保养…………………………………………………………………16七、运输与储存………………………………………………………………16八、注意事项…………………………………………………………………16九、订货须知…………………………………………………………………16十、售后服务…………………………………………………………………16一、概述1．用途与功能QJZ-2×120(80)/1140(660)SF矿用隔爆型风机起动器，（以下简称风机起动器）原型号为QJZ-4×120(80)/1140(660)SF。主要用于煤矿井下和其它周围介质中含有甲烷、煤尘混合物的爆炸气体环境中。可作为660V、1140V电压等级，额定电流可至120A的各种型号的对旋风机和单风机的启动装置。本风机起动器采用了先进的微处理器和大容量芯片，配以高精度的数据处理及先进的保护算法，保护精度高，反应速度快。能完成漏电闭锁、欠压、过压、三相不平衡、过载、短路、断相、风电报警等多种-1-河南省济源市矿用电器有限责任公司henanjiyuankuangyongdianqi保护功能。2．产品特点2.1采用创新设计的平移式快开门型隔爆外壳，体积小（模块化），内部结构紧凑、合理；操作简便可靠。2.2采用一体式的两个独立隔爆腔可实现不停机检修。2.3采用4×8汉字字符液晶显示器，配合菜单式人机交互界面，操作直观简便。运行实时显示当前时间、三相电流和电网电压、绝缘电阻（分闸待机）、风电闭锁、运行状态（分/合闸）及故障信息。2.4各项保护功能参数均可以通过菜单选择调整，适合范围广，保护精度高。2.5具有“记忆”功能每次调整的各项保护功能参数均记忆保存，下次上电或系统复位时自动提取上一次设定的参数。而且，保护器还能记忆故障信息，可记录最多50次的详细故障及最多9999次的累计故障跳闸次数，最多9999小时的累计合闸时间。可以通过菜单调出来显示，方便维护。2.6具有软硬件自检功能，如有问题，系统给出相应出错信息。2.7通过门上按钮可以方便的进行定值调整、保护试验、信息查询等功能。2.8可选择数据通信接口与监控系统连接.根据用户需要可以配备RS-485串行通讯口(根据本安电路要求设计),实现与上位机通讯组网,上位机可查询本开关的各种运行方式与参数、开关运行状态、发生故障后故障的有关信息。开关遥控、各种参数远方修改，实现“四遥”（遥控——开关分合闸，遥调-调节开关运行参数，遥测-远方测量信号，遥信——查询分合闸状态）功能或者配备国内领先的电力线载波通信接口。2.9隔爆性能符合GB3836.2爆炸性气体环境用电气设备第2部分，隔爆型”d”的要求。3.0远控电路为本质安全型，符合GB3836.4爆炸性气体环境用电气设备第4部分，本质安全型“i”的要求。3．防爆型式：矿用隔爆兼本质安全型，防爆标志为Exd[ib]I。二、型号说明QJZ-2×120(80)/1140(660)SF正常工作和备用风机为双电源供电额定电压V额定电流A风机起动器工作回路真空式隔爆兼本质安全型启动器三、使用条件与范围★海拔高度不超过2000m;-2-河南省济源市矿用电器有限责任公司henanjiyuankuangyongdianqi★周围环境温度不低于-5℃；不高于十40℃；★空气相对湿度不大于95%（25℃时）；★在有甲烷及煤尘爆炸危险的环境中;★在无强烈颠簸和冲击振动的地方；★在无足以破坏金属和绝缘材料蚀性气体及蒸汽的场所；★设备垂直面的安装倾斜度不大于15°；★在无滴水和水浸的地方。四、主要技术参数1．开关保护功能特性参数1.1额定电流工作值le本风机起动器有极宽的额定电流范围，整定范围从10A～120A。额定电流小于30A时，调节步长为1...
