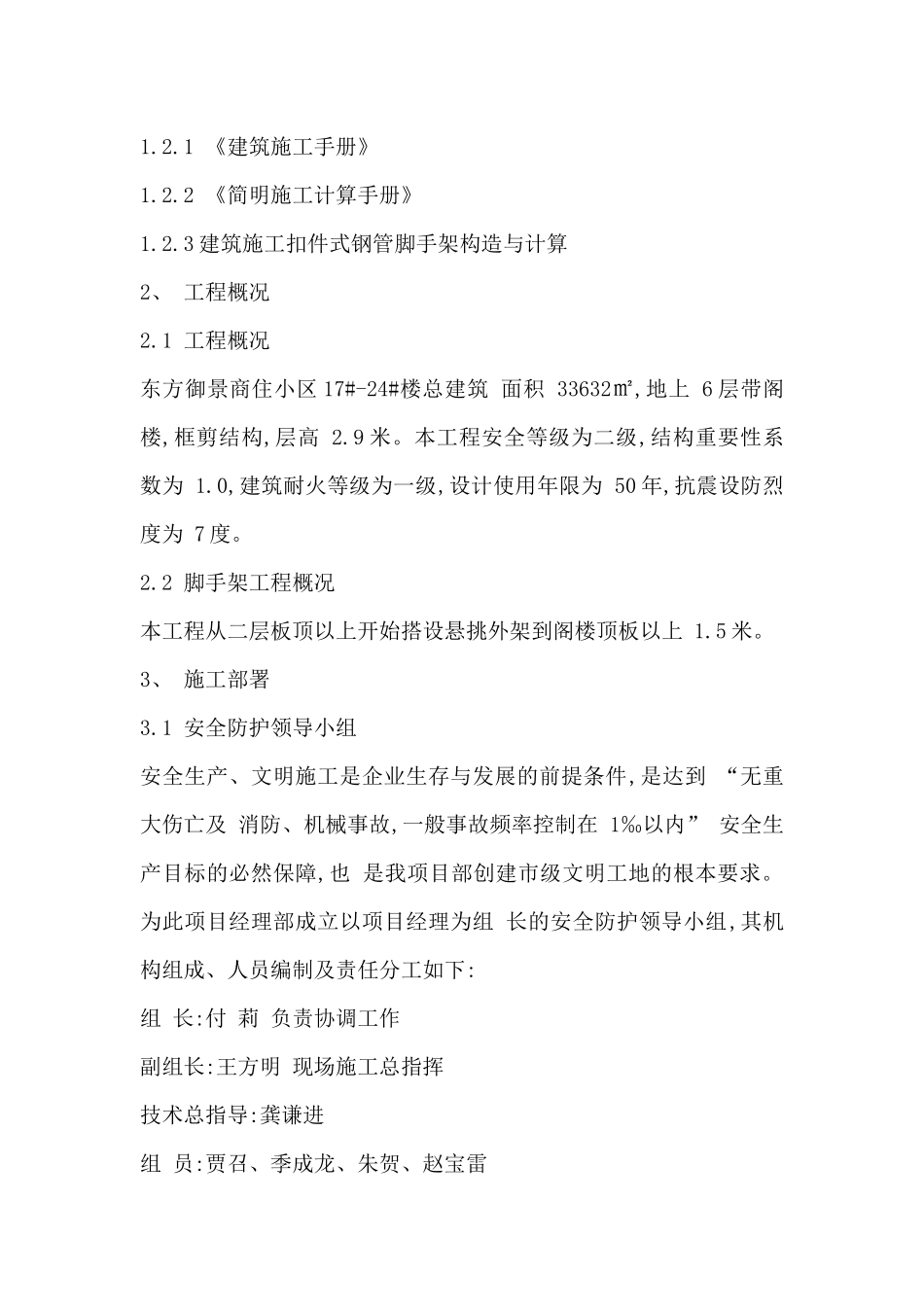

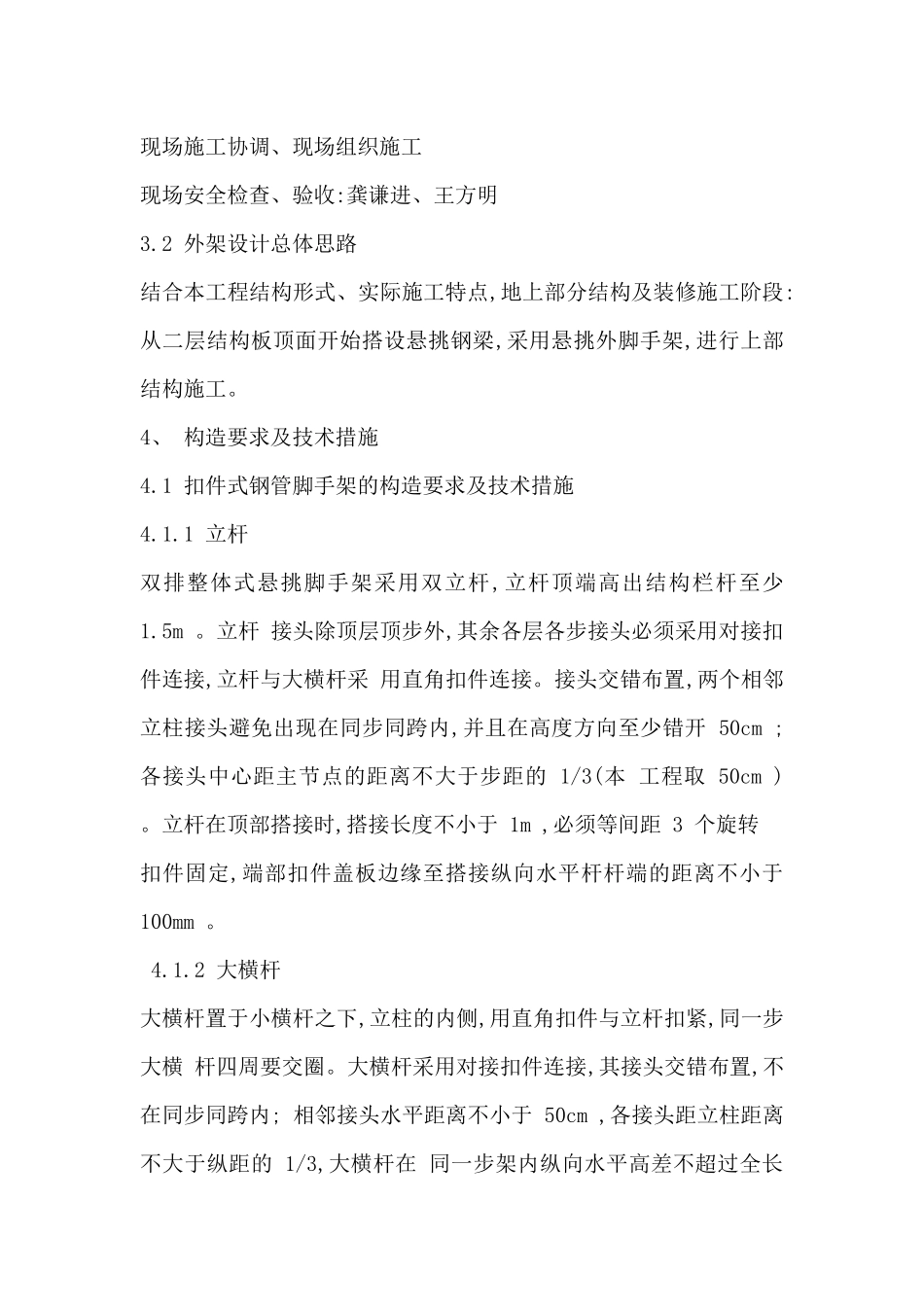

东方御景商住小区工程多层悬挑式脚手架施工方案编制人：审核人：审批人：1、编制依据1.1主要规程、规范1.1.1建筑施工扣件式钢管脚手架安全技术规范1.1.2建筑施工高处作业安全技术规范1.1.3建筑施工安全检查标准1.2参考手册1.2.1《建筑施工手册》1.2.2《简明施工计算手册》1.2.3建筑施工扣件式钢管脚手架构造与计算2、工程概况2.1工程概况东方御景商住小区17#-24#楼总建筑面积33632㎡,地上6层带阁楼,框剪结构,层高2.9米。本工程安全等级为二级,结构重要性系数为1.0,建筑耐火等级为一级,设计使用年限为50年,抗震设防烈度为7度。2.2脚手架工程概况本工程从二层板顶以上开始搭设悬挑外架到阁楼顶板以上1.5米。3、施工部署3.1安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件,是达到“无重大伤亡及消防、机械事故,一般事故频率控制在1‰以内”安全生产目标的必然保障,也是我项目部创建市级文明工地的根本要求。为此项目经理部成立以项目经理为组长的安全防护领导小组,其机构组成、人员编制及责任分工如下:组长:付莉负责协调工作副组长:王方明现场施工总指挥技术总指导:龚谦进组员:贾召、季成龙、朱贺、赵宝雷现场施工协调、现场组织施工现场安全检查、验收:龚谦进、王方明3.2外架设计总体思路结合本工程结构形式、实际施工特点,地上部分结构及装修施工阶段:从二层结构板顶面开始搭设悬挑钢梁,采用悬挑外脚手架,进行上部结构施工。4、构造要求及技术措施4.1扣件式钢管脚手架的构造要求及技术措施4.1.1立杆双排整体式悬挑脚手架采用双立杆,立杆顶端高出结构栏杆至少1.5m。立杆接头除顶层顶步外,其余各层各步接头必须采用对接扣件连接,立杆与大横杆采用直角扣件连接。接头交错布置,两个相邻立柱接头避免出现在同步同跨内,并且在高度方向至少错开50cm;各接头中心距主节点的距离不大于步距的1/3(本工程取50cm)。立杆在顶部搭接时,搭接长度不小于1m,必须等间距3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。4.1.2大横杆大横杆置于小横杆之下,立柱的内侧,用直角扣件与立杆扣紧,同一步大横杆四周要交圈。大横杆采用对接扣件连接,其接头交错布置,不在同步同跨内;相邻接头水平距离不小于50cm,各接头距立柱距离不大于纵距的1/3,大横杆在同一步架内纵向水平高差不超过全长的1/300,局部高差不超过5cm。4.1.3小横杆每一立杆与大横杆相交处(主节点)都必须设置一根小横杆,并采用直角扣件扣紧在大横杆上,该杆轴线偏离主节点不大于15cm。小横杆间距与立杆纵距相同,且根据作业层脚手板搭设的需要,在两立柱之间等距离设置1根小横杆,最大间距不超过75cm。小横杆伸出外排大横杆边缘距离不小于10cm,伸出里排大横杆距离结构外边缘15cm。上下层小横杆在立杆处错开布置,同层的相邻小横杆在立杆处相向布置。4.1.4纵、横向扫地杆纵向扫地杆采用直角扣件固定在距离底座上皮20cm的立柱上,横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。对于立杆存在较大高低差时,扫地杆错开,高处的纵向扫地杆向底处延长两跨与立柱固定。4.1.5剪刀撑本工程双排悬挑脚手架采用剪刀撑与横向斜撑相结合的方式,随立柱、纵横向水平杆同步搭设,用通长剪刀撑沿架高连续布置,全部采用单杆通长剪刀撑。剪刀撑每6步4跨设置一道,斜杆与地面的夹角在45°~60°之间,斜杆相交点处于同一条直线上,并沿架高连续布置,剪刀撑的一根斜杆扣在立杆上,另一根扣在小横杆伸出的端头上,两端分别用旋转扣件固定,在其中间增加2~4个扣节点。所有固定点距主节点距离不大于15cm。最下端的剪刀撑的底部要插到垫板处。为保证剪刀撑的顺直,同时充分考虑剪刀撑的安全作用,剪刀撑采用对接扣件连接。4.1.6脚手板作业层脚手板采用厚度不小于5cm,宽23~25cm,长度3.0m的木脚手板。在作业层下部加设一道水平兜网,随作业层上升,同时作业层不超过两层。首层满铺一层脚手板,以上每隔6层也需要满铺一层脚手板,并设置安全网及防护栏杆。脚手板设置在三根横向水平杆上,并在两端8cm处用直径14钢筋固定。脚手板应平铺、满铺、铺稳,接缝处设两根小横杆,各杆距离接缝的距离均不大于15cm。靠墙一侧的脚手板距离结构墙的距离不大于15cm。...
