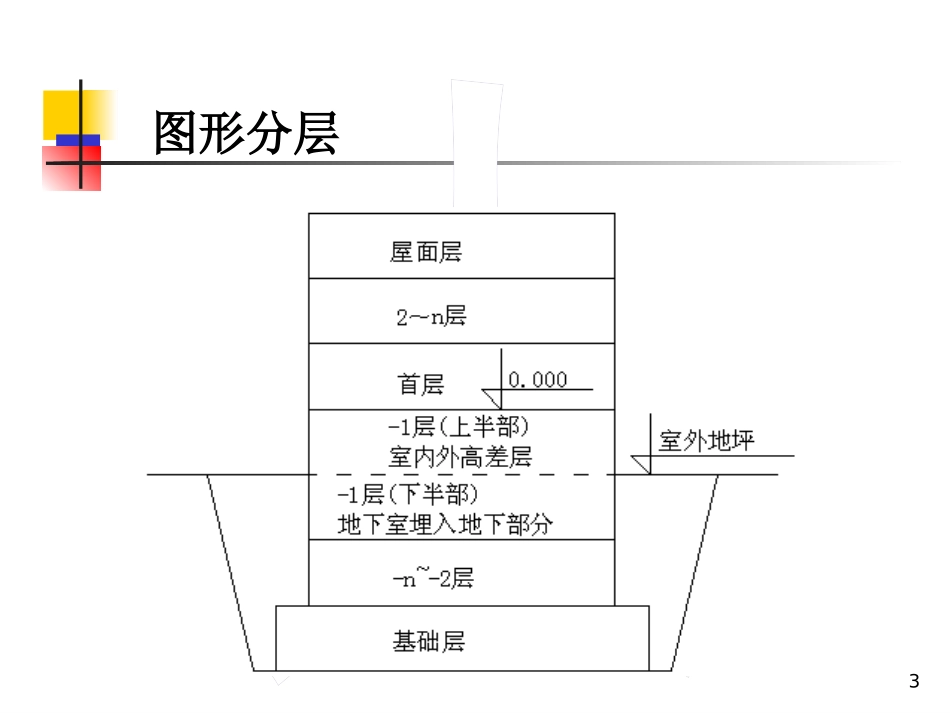

钢筋翻样技术信念主要内容一、基本概念二、结构构件平法标注原则及识图三、结构构件钢筋量计算分析2技术信念图形分层3技术信念钢筋种类钢筋砼结构配筋按直径大小分钢筋和钢丝两类，直径在6mm以上者称钢筋，5mm以内者称钢丝。常用钢筋：HPB300(一级钢筋)HRB335HRBF335（二级钢筋）HRB400HRBF400RRB400（三级钢筋）HRB500HRBF500(四级钢筋)HRB属于普通热轧钢筋HRBF属于细晶粒热轧钢筋4技术信念511G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）(替代03G101-1、04G101-4)11G101-2混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）(替代03G101-2)11G101系列平法应用钢筋计算的方法：传统方法、平法。技术信念钢筋翻样计算规则2、计算公式钢筋工程量＝钢筋下料长度(m)×相应钢筋每米重量(kg/m)式中：钢筋下料长度(m)＝构件图示尺寸－砼保护层厚度＋钢筋弯钩增加长度＋弯起钢筋弯起部分的增加长度－量度差(钢筋弯曲调整值)＋图中已经注明的搭接长度钢筋直径每米重量：6。的单位为式中：mmd)/(00617.011041085.72623mkgdd技术信念钢筋翻样计算规则7根据上式，可列出如下常用表格：钢筋直径每米重量表：钢筋直径（㎜）66.5810121416每米重量(㎏/ｍ)0.2220.2610.3950.6170.8881.2091.58钢筋直径（㎜）18202225283032每米重量(㎏/ｍ)22.4692.9863.8564.8375.5536.318技术信念钢筋翻样钢筋翻样：简单的说，就是计算一个工程项目的钢筋总重量，得出的结果一般是多少吨。而钢筋的重量等于钢筋的长度乘以钢筋的比重，因此，钢筋抽样其实也就是计算钢筋的总长度，不同直径的钢筋的总长度乘以相应的比重就是钢筋的总重量。钢筋的重量=钢筋的长度*钢筋的比重8技术信念我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。如（图1）9技术信念11G101-1P5410混凝土保护层受拉钢筋的混凝土保护层的最小厚度（mm）环境类别板、墙梁、柱一1520二a2025二b2535三a3040三b4050技术信念混凝土保护层1、表中混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离，适用于设计使用年限为50年的钢筋混凝土结构。2、构件中受力钢筋的保护层厚度不应小于钢筋的公称直径。3、设计使用年限为100年的混凝土结构，一类环境中，最外层钢筋的保护层厚度不应小于下表中数值的1.4倍；二、三类环境中，应采取专门的有效措施。4、混凝土强度等级不大于C25时，表中保护层厚度数值应增加5mm。5、基础底面钢筋保护层的厚度，有混凝土垫层时应从垫层顶面算起，且不应小于40mm。11技术信念砼保护层12砼保护层：结构构件中的钢筋骨架被浇筑于砼中，在钢筋骨架的外围四周必须有砼将钢筋包裹住，主筋外皮与砼面（即构件外表面）之间的距离，就是钢筋的砼保护层厚度。不能小于10mm.(一般情况下：梁的保护层为：梁:25；柱：30；墙与板：15)技术信念混凝土结构的环境类别13混凝土结构的环境类别环境类别条件一室内正常环境；一般环境二a室内潮湿环境；非严寒和非寒冷地区的露天环境；非严寒和非寒冷地区与侵蚀性的水或土壤直接接触的环境。b干湿交替环境；严寒和寒冷地区冷冻线以上与无侵蚀性的水或土壤直接接触的环境。三a严寒和寒冷地区冬季水位变动环境；海风环境。b海岸环境四海水环境五受人为或自然的侵蚀性物质影响的环境技术信念钢筋的连接钢筋接头形式：绑扎搭接机械连接（直螺纹连接、锥螺纹连接）焊接（对焊、单面焊、双面焊、电渣压力焊）;接头长度：绑扎：LlE或Ll；单面焊：10d双面焊：5d14技术信念搭接长度15工厂生产出来的钢筋均按一定规格(如9米和12米)的定长尺寸制作的。而实际工程中使用的钢筋均是有长有短，形状各异，因此需要对钢筋进行处理。连接的方法有绑扎、焊接及机械连接等钢筋搭接长度就是指：钢筋在连接时，其相互重叠部分的长度。采用不同的连接方式、不同的钢筋级别和砼标号及是否抗震等，规范都对钢筋的搭接长度有相应的要求，但不能小于300mm。当直径不同时钢筋搭接时，按直径较小的钢筋计算。技术信念锚固长度16钢筋的锚固长度：指钢筋伸入支座内的长度。其目的是...
