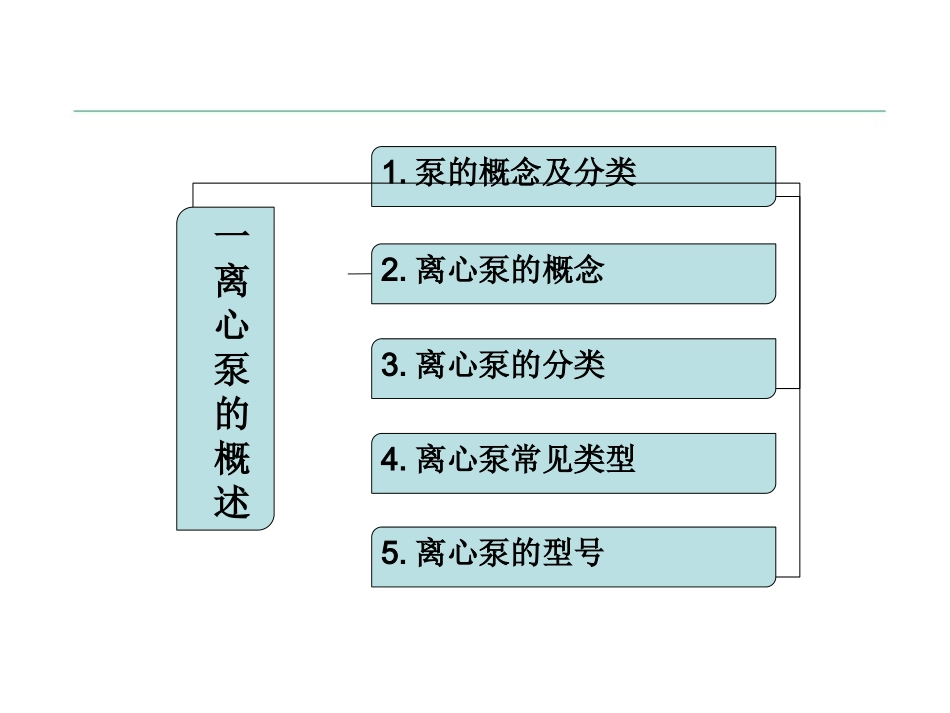

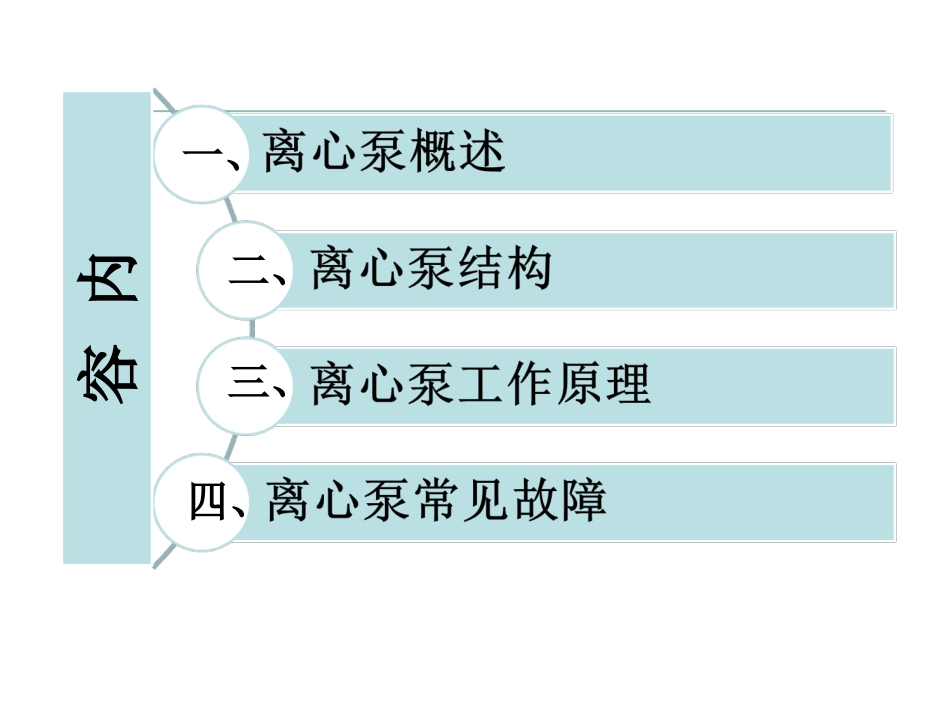

离心泵结构原理及常见故障内容一、二、三、四、一离心泵的概述5.离心泵的型号1.泵的概念及分类2.离心泵的概念3.离心泵的分类4.离心泵常见类型1.泵的概念及分类一、离心泵概述为流体提供机械能的机械设备统称为流体输送机械。•离心泵：利用叶轮旋转而使水发生离心运动来工作的。水泵在启动前，必须使泵壳和吸水管内充满水，然后启动电机，使泵轴带动叶轮和水做高速旋转运动，水发生离心运动，被甩向叶轮外缘，经蜗形泵壳的流道流入水泵的压水管路。2.离心泵的概念一、离心泵概述3.离心泵的分类一、离心泵概述一、按叶轮数目来分类1、单级泵：即在泵轴上只有一个叶轮。2、多级泵：即在泵轴上有两个或两个以上的叶轮，这时泵的总扬程为n个叶轮产生的扬程之和。二、按工作压力来分类1、低压泵：压力低于100米水柱；2、中压泵：压力在100~650米水柱之间；3、高压泵：压力高于650米水柱。三、按叶轮吸入方式来分类1、单侧进水式泵：又叫单吸泵，即叶轮上只有一个进水口；2、双侧进水式泵：又叫双吸泵，即叶轮两侧都有一个进水口。它的流量比单吸式泵大一倍，可以近似看作是二个单吸泵叶轮背靠背地放在了一起。轻型立式多级离心泵4.几种典型离心泵一、离心泵概述单级双吸离心泵多级离心泵单级离心泵表1-1离心泵基本类型代号型号泵的名称型号泵的名称ISB或BAD或DADLYYGFPISO3国际标准型单级单吸离心水泵单级单吸悬臂式离心清水泵多级分段式离心泵多级立式管形离心泵离心式油泵离心式管道油泵耐腐蚀泵屏蔽式离心泵S或shDSKDKDSZFYWWX单级双吸式离心水泵多级分段式首级为双吸叶轮多级中开式离心泵多级中开式首级为双吸叶轮自吸式离心泵耐腐蚀液下式离心泵一般旋涡泵旋涡离心泵5.离心泵型号一、离心泵概述一、离心泵概述5.离心泵型号离心泵的主要零部件有泵壳、泵盖、泵体、叶轮、密封环、泵轴、机封或填料函、联轴器、轴承等。1.离心泵主要结构二、离心泵结构图1-11.1离心泵转子如图1-2所示：转子是指离心泵的转动部分，它包括叶轮、泵轴、轴套、轴承等零。图1-2二、离心泵结构叶轮是离心泵中最重要的零件，它将驱动机的能量传给液体。叶轮结构型式：A：闭式叶轮。这种叶轮一般由前后盖板、叶片和轮毂组成。由于效率较高，得到广泛应用，一般适用于输送不含颗粒杂质的清净液体。B、开式叶轮。由于这种叶轮效率低，只用来输送含有杂质的污水或带有纤维的液体。C、半开式叶轮。常用于输送易于沉淀或含有固体颗粒的液体。1.2离心泵叶轮图1-3二、离心泵结构泵轴属阶梯轴类零件，在输送清水等无腐蚀性介质的泵中，一般用45#钢制造，并且进行调质处理。在输送盐溶液等弱腐蚀性介质的泵中，泵轴材料用40Cr，且调质处理。在防腐蚀泵中，即输送酸、碱等强腐蚀性介质的泵中，泵轴材质一般为1Crl8Ni9或1Crl8Ni9Ti等不锈钢。1.3离心泵泵轴图1-4离心泵的泵轴的主要作用是传递动力，支承叶轮保持在工作位置正常运转。它一端通过联轴器与电动机轴相连，另一端支承着叶轮作旋转运动，轴上装有轴承、轴向密封等零部件。二、离心泵结构轴套的作用是保护泵轴，使填料与泵轴的摩擦转变为填料与轴套的摩擦轴套是离心泵的易磨损件。轴套表面一般也可以进行渗碳、渗氮、镀铬、喷涂等处理方法，表面粗糙造度要求一般要达到Ra3.2μm—Ra0.8μm。可以降低摩擦系数，提高使用寿命。1.4离心泵轴套图1-5二、离心泵结构轴承起支承转子重量和承受力的作用。离心泵上多使用滚动轴承，其外圈与轴承座孔采用基轴制，内圈与转轴采用基孔制，配合类别国家标准有推荐值，可按具体情况选用。轴承一般用润滑脂和润滑油润滑。1.5离心泵轴承图1-6二、离心泵结构1.5.1常见轴承类型及代号常见轴承类型及特点1、深沟球轴承深沟球轴承结构简单，使用方便，是生产批量最大，应用范围最广的一类轴承，主要承受径向载荷，也可以承受一定的轴向载荷，当增大轴承的径向游隙时，具有角接触球轴承的功能，可承受较大的轴向载荷，但不能单独承受轴向负荷。与同尺寸其他类型轴承相比，此类轴承摩擦系数小，极限转速高其产量占轴承总产量的60%-70%,是产量最高、使用最广、价格最低廉的一类轴承。2、调心轴承调心球轴承有两列钢球，内圈有两条滚道，外...
