公路选线设计VIP免费

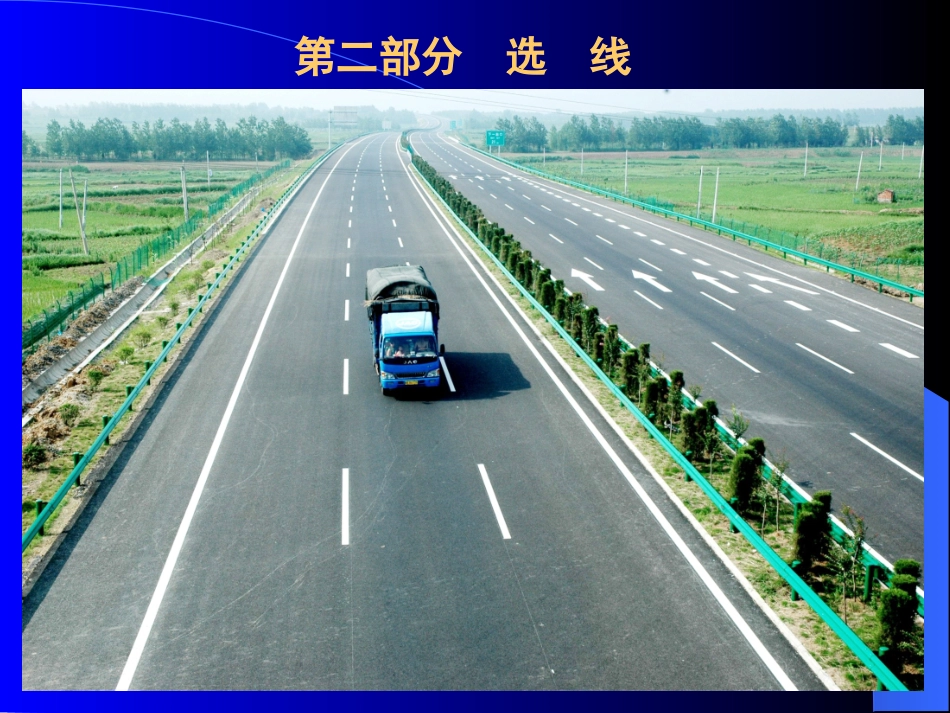

公路选线设计_第1页
1/98

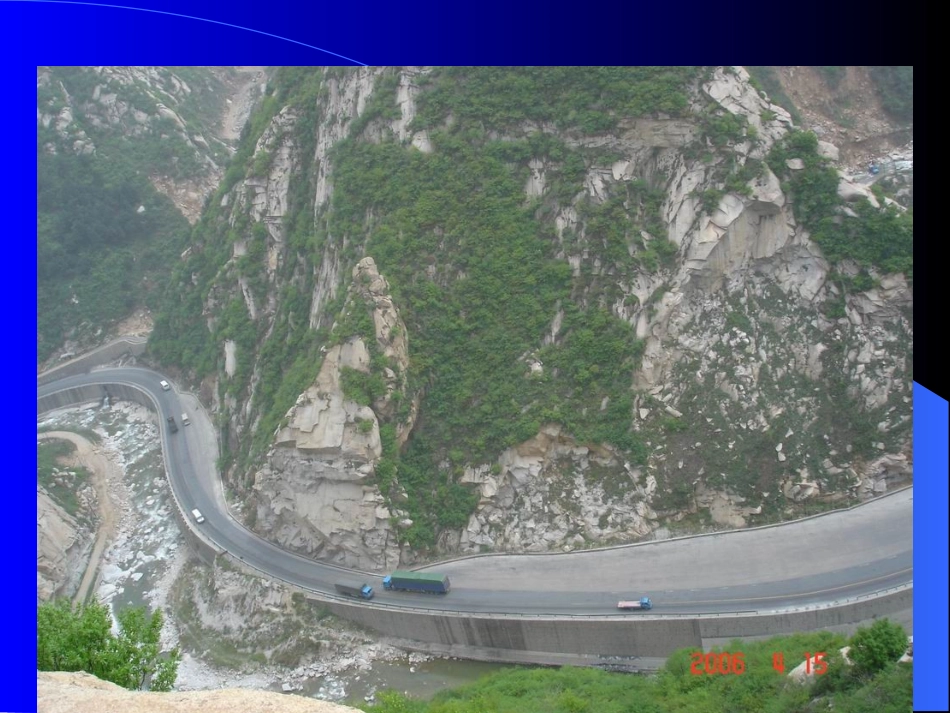

公路选线设计_第2页
2/98

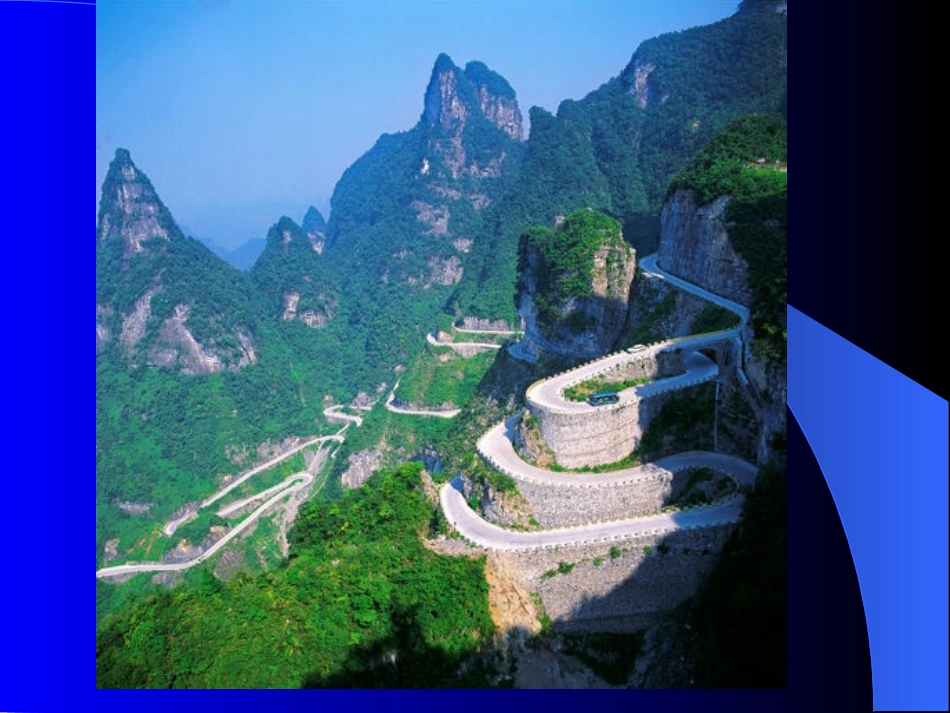

公路选线设计_第3页
3/98
第二部分选线第一节第一节概述概述公路选线公路选线就是根据路线的基本走向和技术标准的要求,结合当地的地形、地质、地物及其它沿线条件和施工条件等,选定一条技术上可行、技术上可行、经济上合理,又能符合使用要求的公路中心线经济上合理,又能符合使用要求的公路中心线的工作的工作。选线的目的,就是根据国家建设发展的需要,结合自然条件,选定合理的路线,使筑路费用与使用质量达到统一,且行车迅速安全、经济舒适、构造物稳定耐久及易于养护的目的。第一节第一节概述概述公路选线是整个公路勘测设计的关键,是公路线形设计的重要环节,它对公路的使用质量和使用质量和工程造价工程造价都有很大的影响。选线人员必须认真贯彻国家规定的方针政策,坚持群众路线,深入实际,调查研究,反复比较,正确解决技术指标与在自然条件下实地布线之间的矛盾,综合考虑路线、路基、路面、桥涵、隧道、交叉等,最后才能选定出合理的路线。第一节第一节概述概述选线需要考虑自然环境自然环境和社会经济条件社会经济条件,以及线形技术指标线形技术指标等各方面的因素。因此,选线是一项涉及面广、影响因素多、政策性和技术性都很强的工作。一、自然条件对道路路线的影响一、自然条件对道路路线的影响影响道路的主要自然因素:地形、气候、水文、水文地质、地质、土壤及植物覆盖等。11.地形.地形1)平原、微丘地形(1)平原,地形平坦,无明显起伏,地面自然坡度一般在3°以内。(2)微丘地形指起伏下大的丘陵,地面自然坡度在20°以下,相对高差在100m以下,设线一般不受地形限制。(3)河湾顺适,地形开阔且有连续的宽缓台地的河谷地形。河床坡度大部分在5°以下,地面自然坡度在20°以下。沿河设线一般不受限制,路线纵坡平缓或略有起伏。22)山岭、重丘地形)山岭、重丘地形(1)重丘地形:指连绵、起伏的山丘,具有深谷和较高的分水岭,地面自然坡度一般在20°以上,路线平、纵面大部分受地形限制。(2)山岭地形:指山脊、陡峻山坡、悬崖、峭壁、峡谷、深沟等。地形变化复杂,地面自然坡度大部分在20°以上。路线平、纵、横面大部分受地形限制。(3)高原地带的深侵蚀沟,以及有明显分水线的绵延较长的高地。地面自然坡度多在20°以上。气候情况直接或间接地影响着地面水的数量、地下水位高度、大气降水量及其强度和形态、路基水温状况、泥泞期、冬季积雪和冰冻延续期。并在一定程度上限制施工期限和条件。3.水文及水文地质:水文情况决定排水结构物的数量和大小,水文地质情况决定了含水层的厚度和位置、地基或路基岩层滑坍的可能性。4.地质条件:地质构造,决定地基及路基附近岩层的稳定性,确定有无滑坍、碎落和崩坍的可能;同时也决定土石方工程施工难易和筑路材料的质量。5.土质:土是路基与路面基层的材料,它影响路基形状和尺寸的决定,也影响着路面型式和结构的确定。6.植被情况:地面的植物覆盖影响暴雨逞流、水土流失程度,并在一定程度上影响路基土壤的水理和热理状况。2.气候:二、道路选线的一般原则1.多方案选择:2.工程造价与营运、管理、养护费用综合考虑:3.处理好选线与农业的关系:4.路线与周围环境、景观相协调:5.工程地质和水文地质的影响:6.选线应重视环境保护:三、选线的步骤和方法1.路线总体布局:路线方案选择路线方案选择主要是解决起、终点间路线基本走向问题。(小比例尺1:2.5~1:10万地形图)2.路线带选择在路线基本方向选定的基础上,按地形、地质、水文等自然条件选定出一些细部控制点,连接这些控制点,即构成路线带,也称路线布局。(地形图1:1000~1:5000比例尺)3.具体定线定线就是根据技术标准和路线方案,结合有关条件在有利的定线带内进行平、纵、横综合设计,具体定出道路中线的工作。一、影响路线方案选择的主要因素1.路线在政治、经济、国防上的意义,国家或地方建设对路线使用任务、性质的要求,改革开放、综合利用等重要方针的体现。2.路线在铁路、公路、航道、空运等交通网系中的作用,与沿线工矿、城镇等规划的关系,以及与沿线农田水...
