雨水污水管道监理细则VIP免费

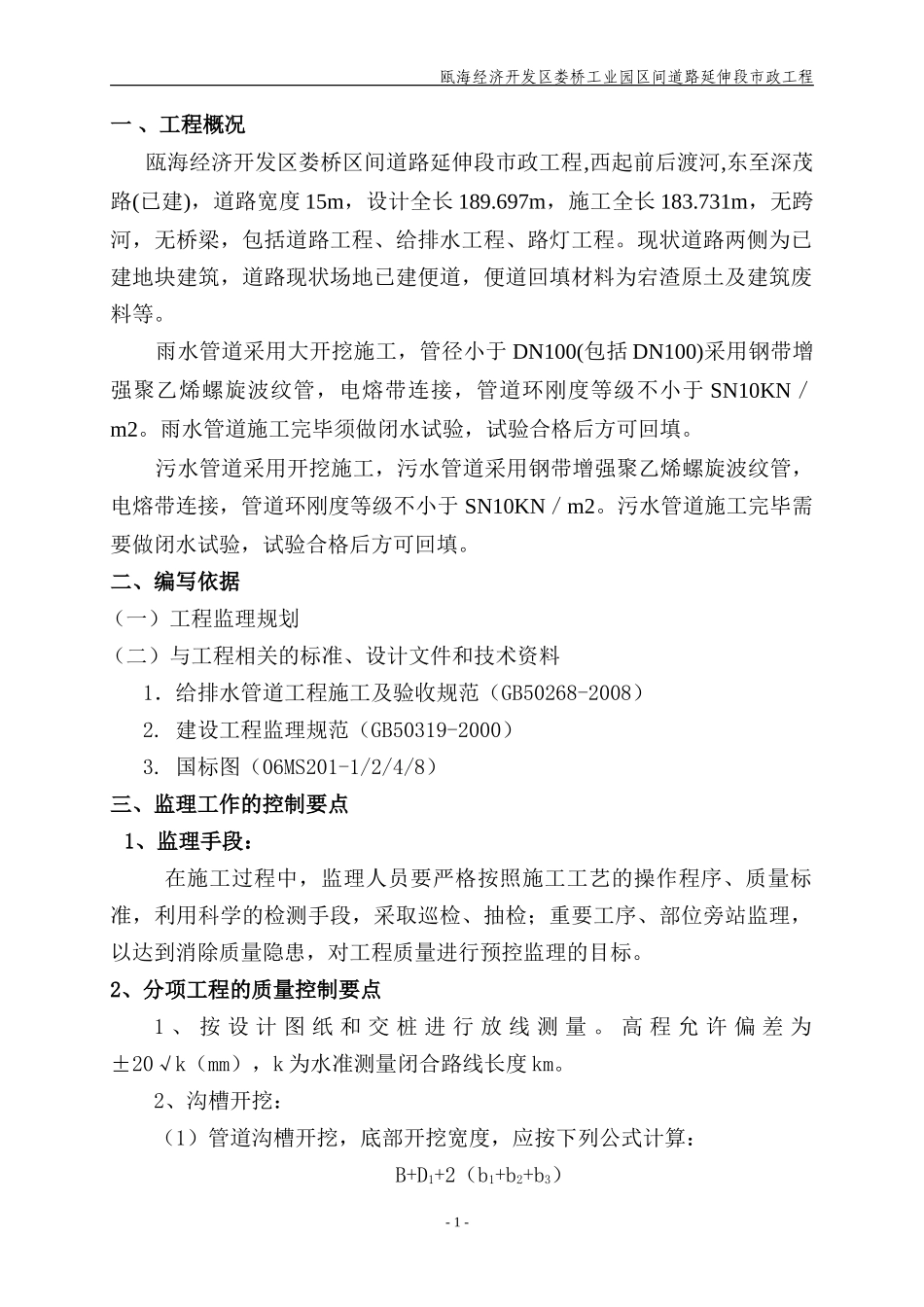

瓯海经济开发区娄桥工业园区间道路延伸段市政工程一、工程概况瓯海经济开发区娄桥区间道路延伸段市政工程,西起前后渡河,东至深茂路(已建)，道路宽度15m，设计全长189.697m，施工全长183.731m，无跨河，无桥梁，包括道路工程、给排水工程、路灯工程。现状道路两侧为已建地块建筑，道路现状场地已建便道，便道回填材料为宕渣原土及建筑废料等。雨水管道采用大开挖施工，管径小于DN100(包括DN100)采用钢带增强聚乙烯螺旋波纹管，电熔带连接，管道环刚度等级不小于SN10KN／m2。雨水管道施工完毕须做闭水试验，试验合格后方可回填。污水管道采用开挖施工，污水管道采用钢带增强聚乙烯螺旋波纹管，电熔带连接，管道环刚度等级不小于SN10KN／m2。污水管道施工完毕需要做闭水试验，试验合格后方可回填。二、编写依据（一）工程监理规划（二）与工程相关的标准、设计文件和技术资料1．给排水管道工程施工及验收规范（GB50268-2008）2.建设工程监理规范（GB50319-2000）3.国标图（06MS201-1/2/4/8）三、监理工作的控制要点1、监理手段：在施工过程中，监理人员要严格按照施工工艺的操作程序、质量标准，利用科学的检测手段，采取巡检、抽检；重要工序、部位旁站监理，以达到消除质量隐患，对工程质量进行预控监理的目标。2、分项工程的质量控制要点1、按设计图纸和交桩进行放线测量。高程允许偏差为±20√k（mm），k为水准测量闭合路线长度km。2、沟槽开挖：（1）管道沟槽开挖，底部开挖宽度，应按下列公式计算：B+D1+2（b1+b2+b3）-1-瓯海经济开发区娄桥工业园区间道路延伸段市政工程式中：B——管道沟槽底部开挖宽度（mm）D1——管道结构的外缘宽度（mm）b1——管道一侧工作面宽度（mm），灰土工程b1＞400mm。b2——管道一侧支撑厚度，可取150-200mmb3——一侧模板厚度（mm）（2）当地质条件良好，土质均匀，地下水位低于槽底面高程，开挖深度在5m以内边坡不加支撑。沟槽坡度按设计要求。（3）当沟槽挖深较大时，应合理确定分层开挖的深度，并应符合下列规定：A、人工开挖时，槽深超过3m时应分层开挖，每层深度不宜超过2m。B、人工开挖多层沟槽的层间留宽度，放坡时不应小于0.8m，直槽时不应小于0.5m，安装井点设备时不应小于1.5m。C、人工开挖沟槽对堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m。D、沟槽开挖质量应符合下列规定：a、不扰动天然地基，或地基处理符合设计要求。b、槽壁平整，边坡符合设计要求。c、沟槽中心线每边净宽不应小于槽底开挖宽度一半。d、槽底高程的允许偏差,开挖土方槽时应为±20mm。e、沟槽支撑：见GB50268-2008中的3.33、垫层平基：（1）按设计要求施工。（2）允许偏差应符合表1的规定。非金属管道基础及安装的允许偏差表1项目允许偏差垫层中线每侧宽度不小于设计规定高程0-15管混管座的平中线每侧宽度0+10-2-瓯海经济开发区娄桥工业园区间道路延伸段市政工程道基础凝土基高程0-15厚度不小于设计规定管座肩宽+10-5mm肩宽±20mm抗压强度不低于设计规定蜂窝麻面面积两井间每侧≤1.0%管道安装（mm）轴线位置15管道内底高程≤1000±10＞1000±15刚性接口相邻管节内底错口≤10003＞100054、排管：（1）按设计要求施工，一般是挂中心线进行排管，排管允许偏差应符合表2之规定。（2）安装要做到坡度符合设计要求，不得有倒流水，管缝要均匀，管道内不得有泥土、砖石、砂浆等杂物。5、围管座、抹管带（1）围管座前要严格复验高程，合格后，才能按设计要求浇筑管座。（2）采用垫块法一次浇筑管座时，必须先从一侧灌注砼，当对侧砼与灌注一侧砼高度相同时，两侧再同时浇筑，并保持两侧砼高度一致。（3）抹管带应将管头处凿毛，抹带要两遍完成，表面平整密实，不得有间断和裂缝、空鼓现象。抹带完成后要养护。（4）抹带有钢丝网时，钢丝网两头应在浇筑砼管座时插入砼内（在砼初凝前），分层抹压钢丝网水泥砂浆管带。（5）抹管带允许偏差应符合表2之规定。抹带接口允许偏差表2序号项目允许偏差检验频率检验方法-3-瓯海经济开发区娄桥工业园区间道路延伸段市政工程（mm）范围点数1宽度+50两井之间2用尺量2厚度+50两井之间2用尺量（6）围管座应留砼试块，数量要按下列规定...
