南方平差易详细使用说明VIP免费

南方平差易详细使用说明_第1页
1/78
南方平差易详细使用说明_第2页
2/78
南方平差易详细使用说明_第3页
3/78

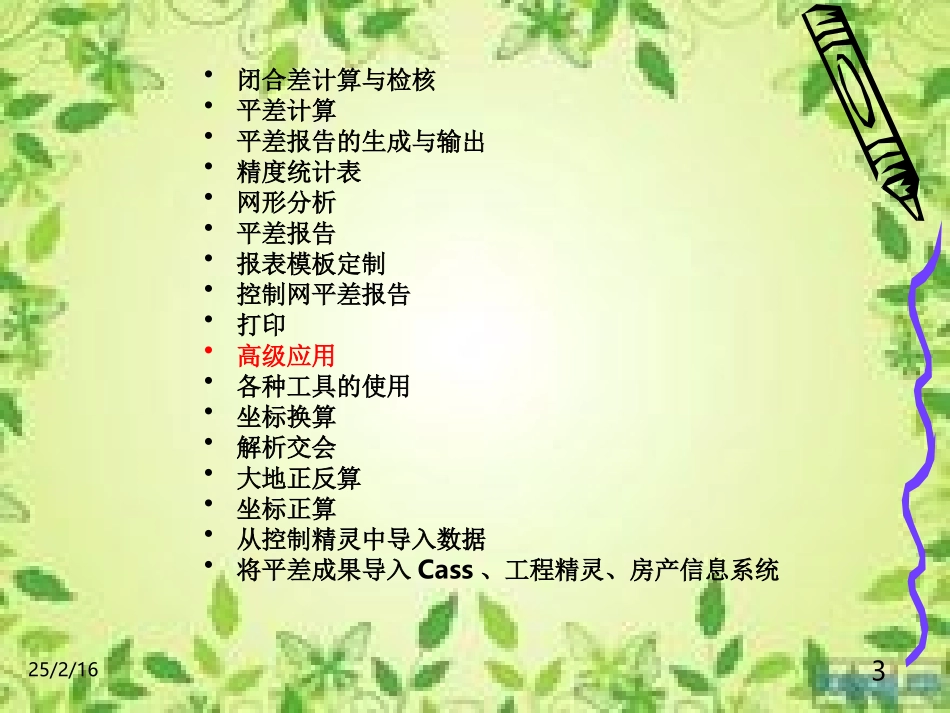

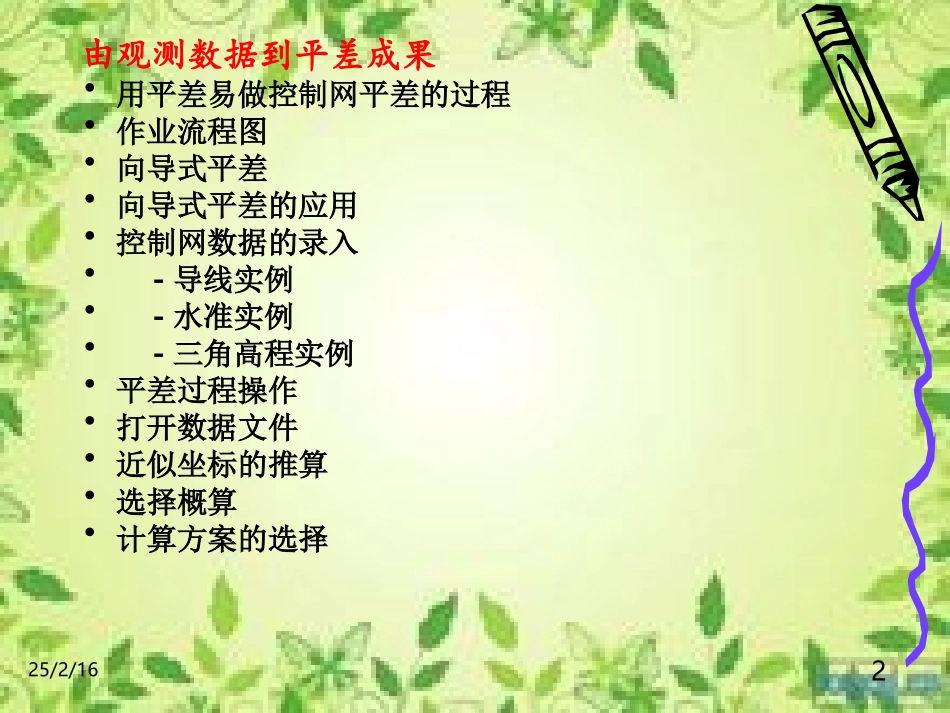

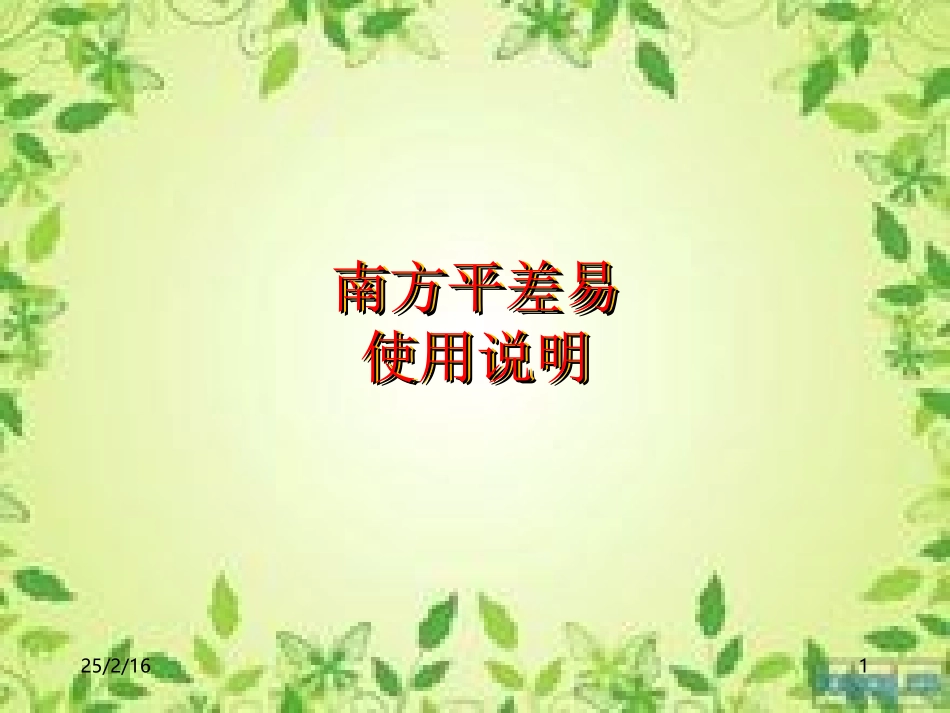

25/2/161南方平差易南方平差易使用说明使用说明南方平差易南方平差易使用说明使用说明25/2/162由观测数据到平差成果•用平差易做控制网平差的过程•作业流程图•向导式平差•向导式平差的应用•控制网数据的录入•-导线实例•-水准实例•-三角高程实例•平差过程操作•打开数据文件•近似坐标的推算•选择概算•计算方案的选择25/2/163•闭合差计算与检核•平差计算•平差报告的生成与输出•精度统计表•网形分析•平差报告•报表模板定制•控制网平差报告•打印•高级应用•各种工具的使用•坐标换算•解析交会•大地正反算•坐标正算•从控制精灵中导入数据•将平差成果导入Cass、工程精灵、房产信息系统25/2/164一、关于平差易(PA2005)•平差易(PowerAdjust2005,简称PA2005),它是在Windows系统下用VC开发的控制测量数据处理软件,也是南方测绘PA2002的升级产品。•它一改过去单一的表格输入,采用了Windows风格的数据输入技术和多种数据接口(南方系列产品接口、其他软件文件接口),同时辅以网图动态显示,实现了从数据采集、数据处理和成果打印的一体化。•成果输出丰富强大、多种多样,平差报告完整详细,报告内容也可根据用户需要自行定制。•有详细的精度统计和网形分析信息等。其界面友好,功能强大,操作简便,是控制测量理想的数据处理工具。25/2/165测站信息区观测信息区图形显示区主界面中包括测站信息区、观测信息区、图形显示区以及顶部下拉菜单和工具条。25/2/166•下拉菜单:所有PA2005的功能都包含在顶部的下拉菜单中,可以通过操作平差易下拉菜单来完成平差计算的所有工作。例如文件读入和保存、平差计算、成果输出等。•编辑:查找记录、删除记录•平差:控制网属性、计算方案、闭合差计算、坐标推算、选择概算和平差计算等•成果:精度统计、图形分析、CASS输出、WORD输出、略图输出和闭合差输出等。当没有平差结果时该对话框为灰色。•窗口:平差报告、网图、报表显示比例、平差属性、网图属性等。•工具:坐标换算、解析交会、大地正反算、坐标反算等。25/2/167二、由观测数据到平差成果•1、用平差易做控制网平差的过程第一步:控制网数据录入第二步:坐标推算第三步:坐标概算第四步:选择计算方案第五步:闭合差计算与检核第六步:平差计算第七步:平差报告的生成和输出25/2/1682、作业流程图:控制网数据的录入坐标推算坐标概算是否概算选择计算方案闭合差计算与检核平差平差报告的生成和输出否是25/2/1693、向导式平差•向导即是按照应用程序的文字提示一步一步操作下去,最终达到应用目的。PA2005提供了向导式平差,根据向导的中文提示点击相应的信息即可完成全部的操作。•25/2/16104、向导式平差的应用第一步:进入平差向导下拉菜单“文件\平差向导“第二步:选择平差数据文件所选择的对象必须是已经编辑好的平差数据文件,如PA2005的Demo中“边角网4”。注:对于数据文件的建立,PA2005提供了两种方式,一、是启动系统后,在指定表格中手工输入数据,然后点击“文件\保存”生成数据文件;二、是依照附录A中文件格式,在Windows的“记事本”里手工编辑生成。25/2/1611第三步:控制网属性设置该功能将自动调入平差数据文件中控制网的设置参数,如果数据文件中没有设置参数则此对话框为空,同时也可对控制网属性进行添加和修改,向导处理完后该属性将自动保存在平差数据文件中。25/2/1612第四步:设置计算方案•设置平差计算的一系列参数,包括验前单位权中误差、测距仪固定误差、测距仪比例误差等,如下图“计算方案设置”所示。该向导将自动调入平差数据文件中计算方案的设置参数,如果数据文件中没有该参数则此对话框为默认参数(2.5、5、5),同时也可对该参数进行编辑和修改,向导处理完后该参数将自动保存在平差数据文件中。25/2/1613第五步:选择概算•概算是对观测值的改化包括边长、方向和高程的改正等。当需要概算时就在“概算”前打“”,然后选择需要概算的内容。•点击“完成”则整个向导的数据处理完毕,随后就回到南方平差易2005的界面,在此界面中就可查看该数据的平差报告以及打印和输出。25/2/161425/2/16155、控制网数据...
