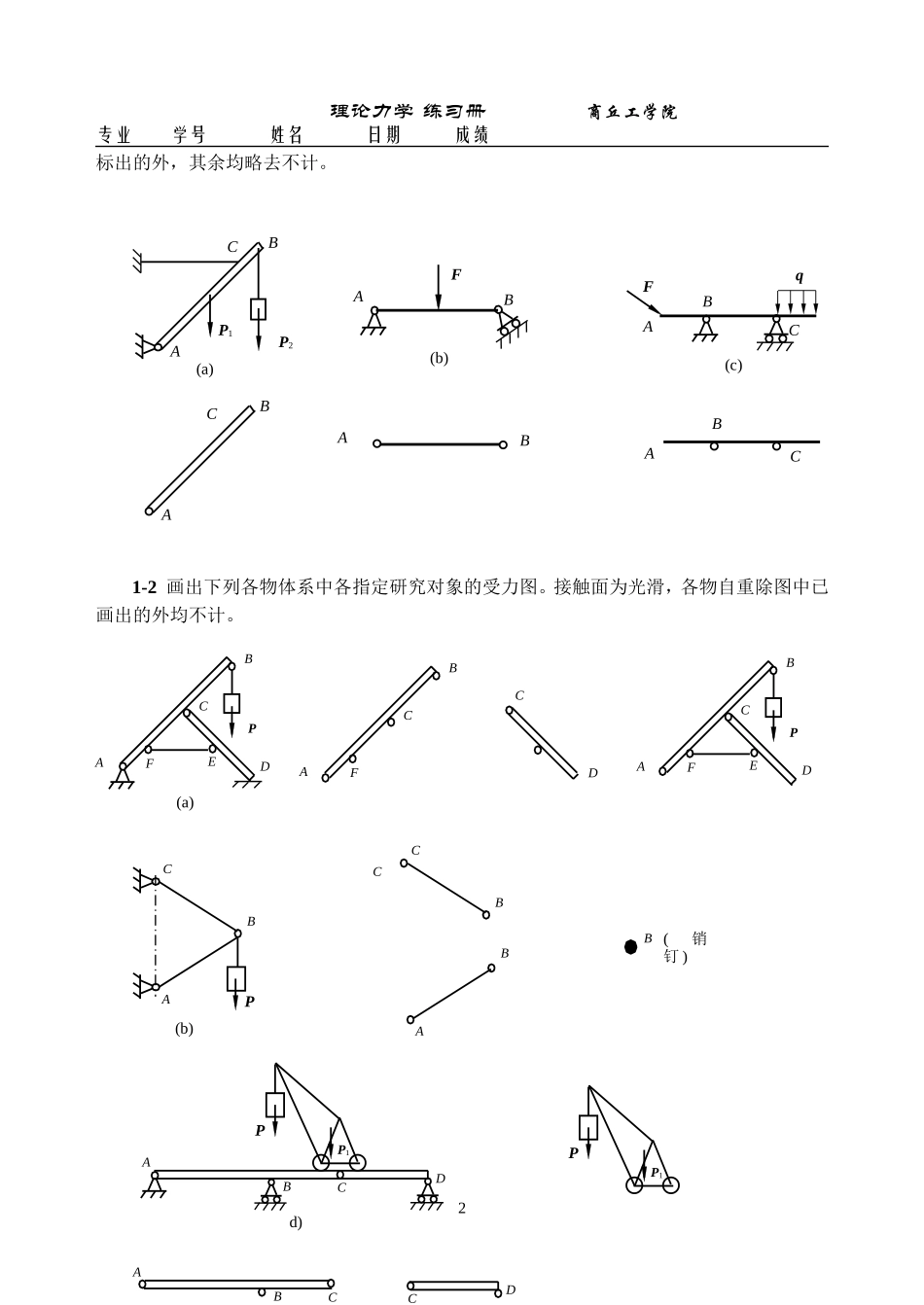

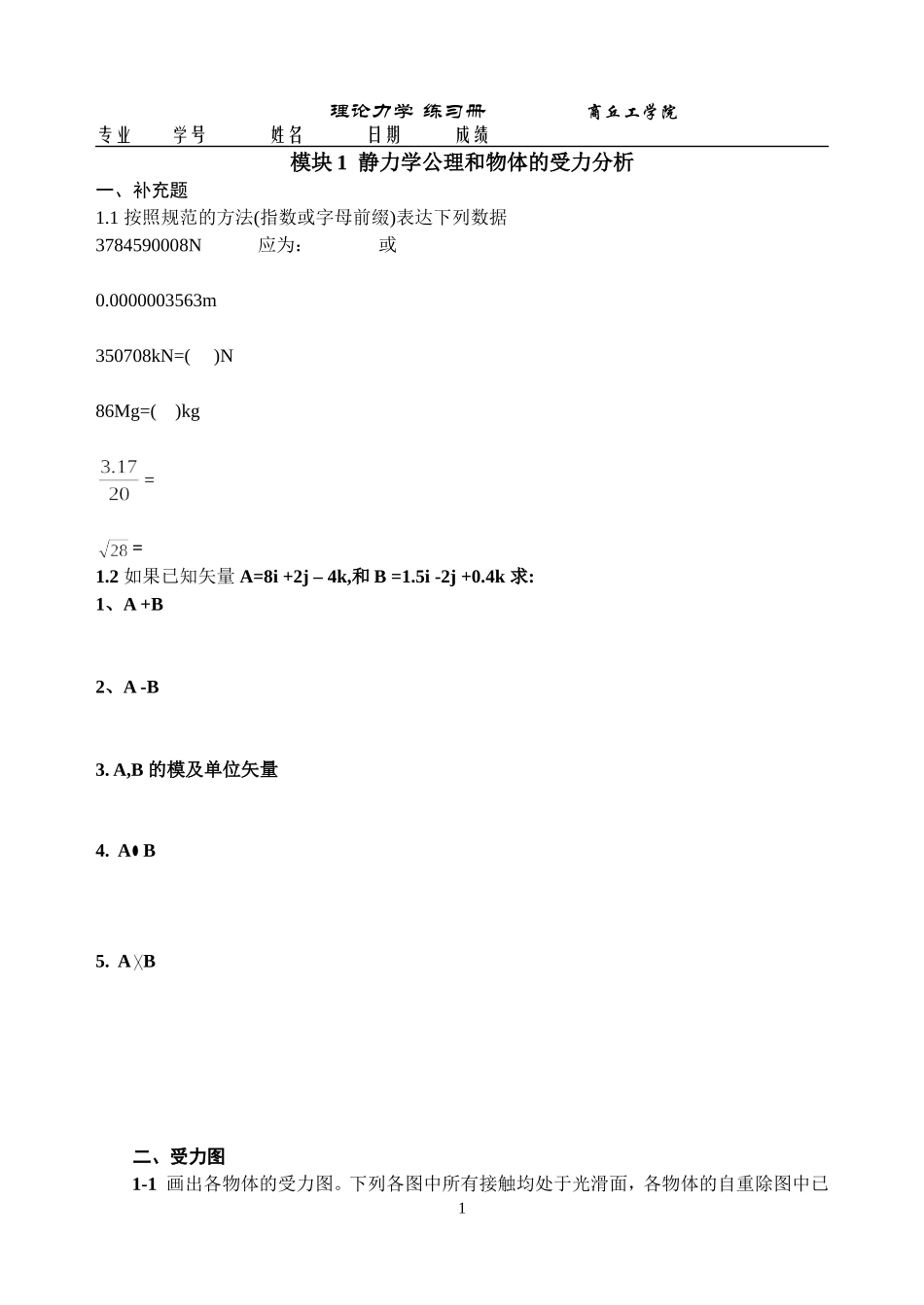

理论力学练习册商丘工学院专业学号姓名日期成绩模块1静力学公理和物体的受力分析一、补充题1.1按照规范的方法(指数或字母前缀)表达下列数据3784590008N应为：或0.0000003563m350708kN=()N86Mg=()kg==1.2如果已知矢量A=8i+2j–4k,和B=1.5i-2j+0.4k求:1、A+B2、A-B3.A,B的模及单位矢量4.AB5.AB二、受力图1-1画出各物体的受力图。下列各图中所有接触均处于光滑面，各物体的自重除图中已1理论力学练习册商丘工学院专业学号姓名日期成绩标出的外，其余均略去不计。1-2画出下列各物体系中各指定研究对象的受力图。接触面为光滑，各物自重除图中已画出的外均不计。2CAqFB(a)ABF(b)ABBCA(c)ABCP2ABP1CABCDFEP(a)CDABCFABCDFEPPABC(b)(销钉)BCABBCd)PP1ABCDPP1CDABC理论力学练习册商丘工学院专业学号姓名日期成绩模块2平面汇交力系与平面力偶系2-1铆接薄板在孔心A、B和C处受三力作用，如图所示。F1=100N，沿铅直方向；F2=50N，沿水平方向，并通过点A；F3=50N，力的作用线也通过点A，尺寸如图。求此力系的合力。3理论力学练习册商丘工学院专业学号姓名日期成绩2-2图示结构中各杆的重量不计，AB和CD两杆铅垂，力F1和F2的作用线水平。已知F1=2kN，F2=lkN，CE杆与水平线的夹角为300，求体系平衡时杆件CE所受的力。2-3在水平梁上作用着两个力偶，其中一个力偶矩M1=60kN.m，另一个力偶矩M2=40kN.m，已知AB=3.5m，求A、B两支座处的约束反力。4ABCEDF2F1M1ABC3.5mM2理论力学练习册商丘工学院专业学号姓名日期成绩2-4压榨机构如图所示，杆AB、BC的自重不计，A、B、C处均为铰链连接。油泵压力F=3kN，方向水平，h=20mm，l=150mm，试求滑块C施于工件的压力。模块3平面任意力系与摩擦3-1露天厂房立柱的底部是杯形基础，立柱底部用混凝土砂浆与杯形基础固连在一起，已知吊车梁传来的铅直载荷F=60kN，风荷q=2kN/m，又立柱自身重P=40kN，a=0.5m，h=10m，试求立柱底部的约束反力。5ABChllFaFPqhA理论力学练习册商丘工学院专业学号姓名日期成绩3-2试求下列各梁的支座反力3-3悬臂式吊车的结构简图如图所示，由DE、AC二杆组成，A、B、C为铰链连接。已知P1=5kN，P2=1kN，不计杆重，试求杆AC杆所受的力和B点的支反力。6(a)AqCqaBaaF=20kN(b)0.8mC0.8m0.8m0.8mABDq=2kN/mM=8kN.m60˚BCAD2m2.5m1mP2P1E理论力学练习册商丘工学院专业学号姓名日期成绩3-4由AC和CD构成的组合粱通过铰链C连接，它的支承和受力如图所示，已知均布载荷强度q=10kN/m，力偶矩M=40kN.m，不计梁重，求支座A、B、D的约束反力和铰链C处所受的力。3-6如图所示组合梁由AC和DC两段铰接构成，起重机放在梁上，已知起重机重P=50kN，重心在铅直线EC上，起重载荷P1=10kN，如不计梁重，求支座A、B和D三处的约束反力。7M2mA2m2m2mBCDqABCD1m3m3m6m1m4mP1PE理论力学练习册商丘工学院专业学号姓名日期成绩＊3-7构架如示，重物P=800N，挂于定滑轮A上，滑轮直径为20cm,不计构架杆重和滑轮重量，不计摩擦。求C、E、B处的约束反力。3.8平面桁架受力如图所示。已知F1=10kN，F2=F3=20kN，试求桁架4,5,7,10各杆的内力。8PABCED40cm30cm40cm理论力学练习册商丘工学院专业学号姓名日期成绩3.9重P=100N的长方形均质木块放置在水平地面上，尺寸如图所示。木块与地面间的摩擦系数ƒs=0.4，求木块能保持平衡时的水平力F的大小。书中53页里的11题模块4空间力系4-1在图示力系中，F1=100N，F2=300N，F3=200N，各力作用线位置如图所示，求力系向9F100ABCD160P理论力学练习册商丘工学院专业学号姓名日期成绩点O简化的结果。4-2如图所示的空间构架由三根杆件组成，在D端用球铰链连接，A、B和C端也用球铰链固定在水平地板上。今在D端挂一重物P=10kN，若各杆自重不计，求各杆的内力。4-3如图所示，三圆盘A、B、C的半径分别为15cm、10cm、5cm，三根轴OA、OB、OC在同一平面内，∠AOB为直角，三个圆盘上分别受三个力偶作用，求使物体平衡所需的力F和α角。4-4某传动轴由A、B两轴承支承。圆柱直齿轮的节圆直径d=17.3cm，压力角=20º，在法兰盘上作用一力偶矩为M=1030N.m的力偶，如轮轴的自重和摩擦不计，求传动轴匀速转动时A、B两轴承的约束反力。10理论力学练习册商丘工学院专业学号...
