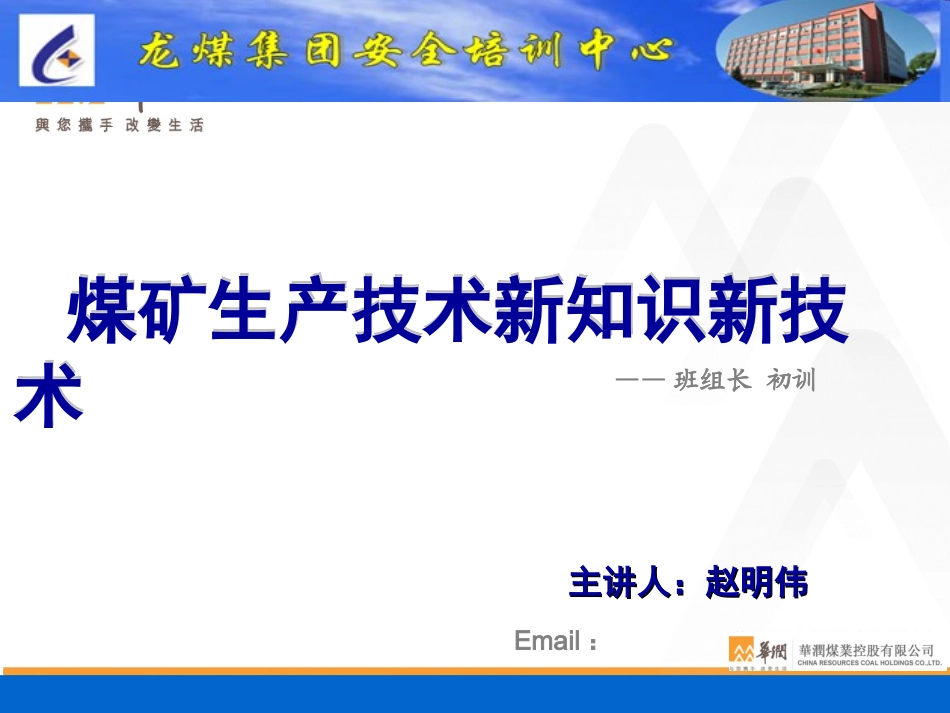

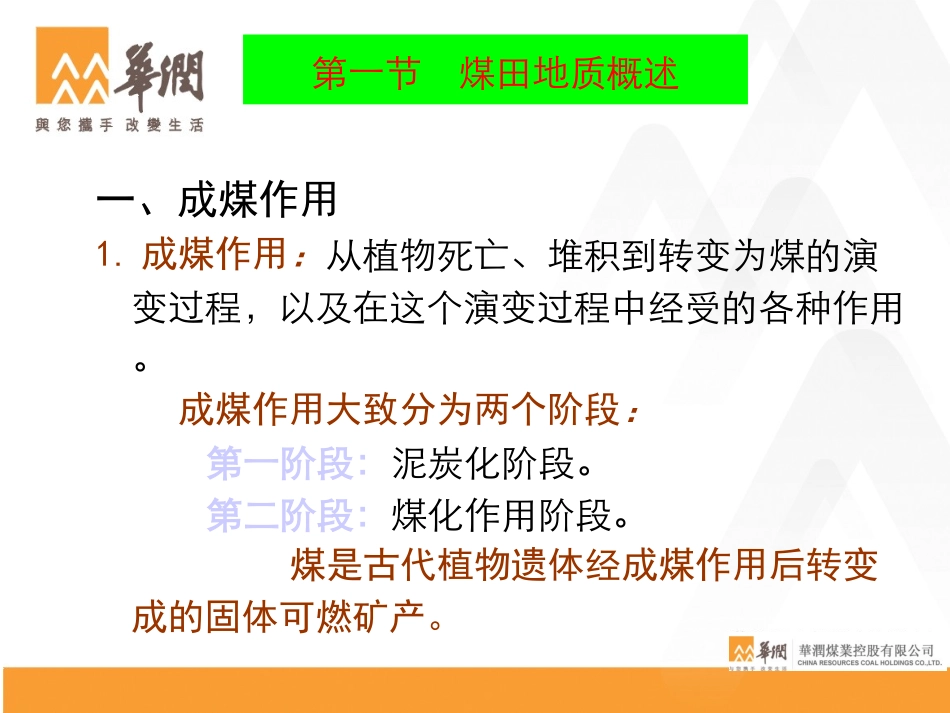

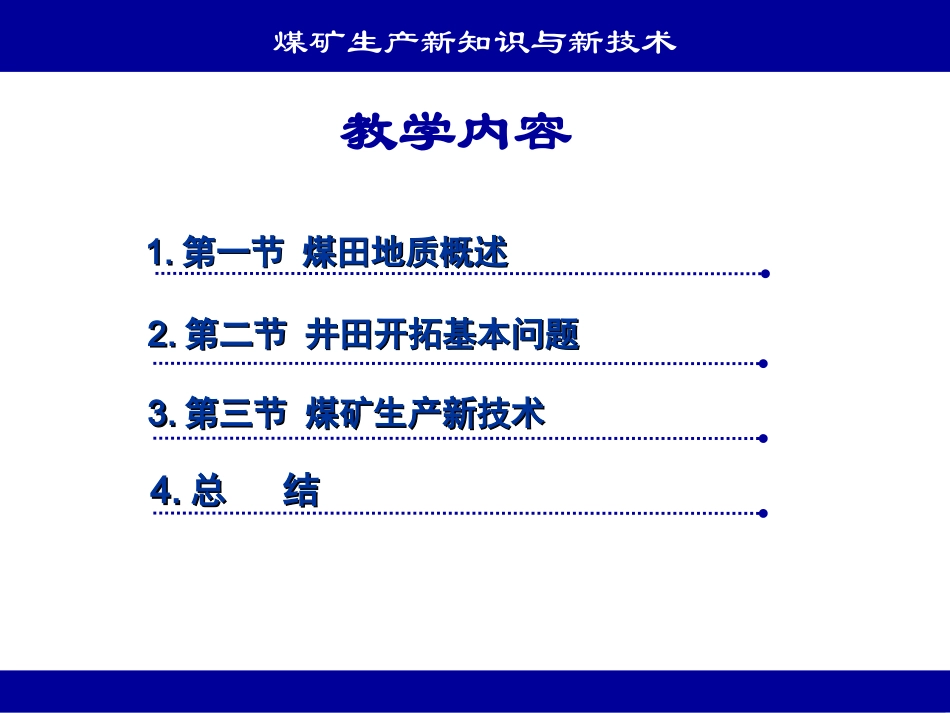

.煤矿生产技术新知识新技术煤矿生产技术新知识新技术——班组长初训主讲人：赵明伟主讲人：赵明伟Email：教学内容1.1.第一节煤田地质概述第一节煤田地质概述2.2.第二节井田开拓基本问题第二节井田开拓基本问题3.3.第三节煤矿生产新技术第三节煤矿生产新技术4.4.总结总结煤矿生产新知识与新技术.第一节煤田地质概述一、成煤作用1.成煤作用：从植物死亡、堆积到转变为煤的演变过程，以及在这个演变过程中经受的各种作用。成煤作用大致分为两个阶段：第一阶段：泥炭化阶段。第二阶段：煤化作用阶段。煤是古代植物遗体经成煤作用后转变成的固体可燃矿产。.烟煤、无烟煤变质作用煤化作用褐煤成岩作用成煤作用泥炭（或腐泥）泥炭化作用（或泥化作用）成煤原始物质第一节煤田地质概述.2.成煤的必要条件第一、温暖潮湿的气候；第二、大量植物生长、死亡；第三、大面积沼泽；第四、地壳运动配合第一节煤田地质概述.二、聚煤期地质历史中形成煤炭资源的时期称为聚煤期或成煤期。我国在石炭纪、二迭纪、侏罗纪和第三纪为主。第一节煤田地质概述.三、煤层赋存特征（一）煤层的结构和顶、底板1.煤层的结构煤层通常是层状的。分为两类:（1）简单结构煤层（2）复杂结构煤层第一节煤田地质概述.2.煤层的顶、底板顶板:赋存在煤层之上的邻近岩层。底板:赋存在煤层之下的邻近岩层。伪顶直接顶老顶直接底老底第一节煤田地质概述.（二）煤层厚度煤层的厚度:煤层顶底板之间的垂直距离。总厚度和有益厚度总厚度:包括所有煤分层和夹矸层厚度总和.有益厚度:是煤分层厚度的总和,不包括夹矸层厚度.煤层最低可采厚度:当代技术和经济条件下，可开采的最小煤层厚度.第一节煤田地质概述.图1-1煤层的总厚度及有益厚度煤层厚度.图1-2煤层的产状要素（三）煤层的构造形态1.单斜构造描述煤（岩）层的空间形态，通常用产状要素:走向、倾向及倾角第一节煤田地质概述图1-2煤层的产状要素图1-2煤层的产状要素..2.褶皱构造煤层及岩层受到水平挤压力后，变成弯曲形状，但仍保持其连续性。3.断裂构造煤（岩）层受地壳运动作用力，作用力超过煤（岩）层的强度，就产生断裂，失去了连续性和完整性的构造形态称为断裂构造。断裂后，两侧岩层若没有发生明显位移，称为节理；断裂面两侧的岩层发生了明显位移的断裂构造称为断层。断层对矿井生产影响特别显著。第一节煤田地质概述.断层分类:正断层：岩层断裂后，上盘相对下降，下盘相对上升。逆断层：上盘相对上升，下盘相对下降。平推断层：断层两盘沿水平方向移动。第一节煤田地质概述.图1-5断层示意图.图1-6断距示意图ab-垂直断距bc-水平断距.第一节煤田地质概述.（四）常用的煤层分类1.按煤层倾角分类按倾角分为四类：近水平煤层<8°缓（倾）斜煤层8~25°倾斜煤层25~45°急（倾）斜煤层>45°第一节煤田地质概述.2.按煤层厚度分类按厚度分为三类：薄煤层<1.3m中厚煤层1.3~3.5m厚煤层>3.5m第一节煤田地质概述.3.按煤层稳定性分类煤层稳定性是煤层形态、厚度、结构及可采性的变化程度。按煤层稳定性，可分为：稳定煤层较稳定煤层不稳定煤层极不稳定煤层第一节煤田地质概述.矿图基本知识一、矿图的基本知识在采矿设计、施工和生产过程中，需要一套图纸分别反映地形、地物、地下煤层形态、地质构造、矿井巷道与煤层或矿体之间的关系；矿井各种巷道、工作面以及它们之间的关系等，这类图纸称为矿图。矿图投影方法:正投影和标高投影。.图1.9三面正投影关系.图1—10标高投影原理1-大巷;2-上山;A、B、C-标高点.二、地质图煤矿地质图:反映煤矿各种地质现象与井巷工程之间相互关系及它们空间分布情况的所有图件。煤矿常用地质图有：a.钻孔柱状图b.地质剖面图c.煤层底板等高线图d.地形地质图矿图基本知识.a.钻孔柱状图.b.地质剖面图.c．煤层底板等高线图.d．地形地质图(a)(b)图1—20山岭与湖泊等高线..三、采掘工程图采掘工程图是反映采掘工程、地质和测量信息的综合性图纸。1.采掘工程平面图及剖面图（1－22）2.采掘工程立面图（1－23）3.煤层层面图（1－24）矿图基本知识.第二节井田开拓的基本问题一、煤田划分为井田（一）煤田与井田1.煤田：同一地质时期形成，并大致连续发育的含...
