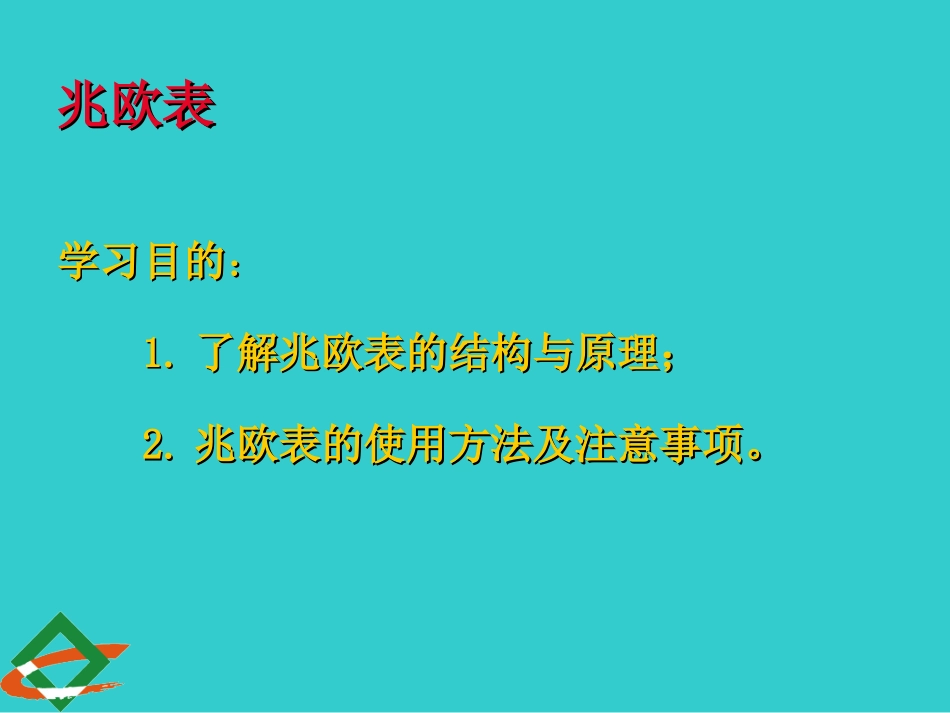

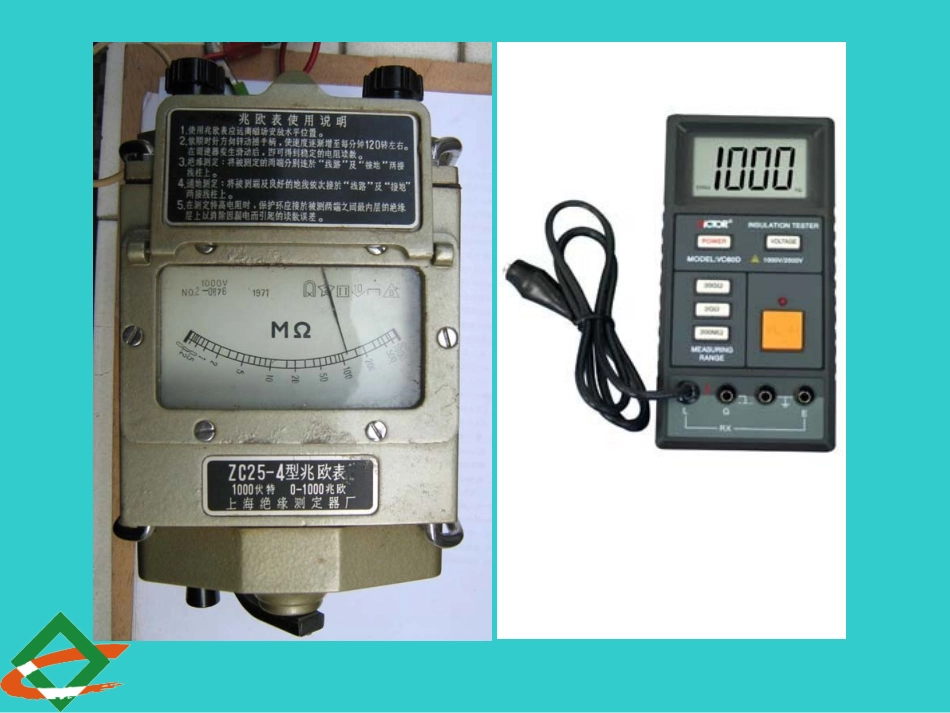

电工技能培训电工技能培训主主讲：赵鸿文讲：赵鸿文兆欧表兆欧表学习目的学习目的：：1.1.了解兆欧表的结构与原理；了解兆欧表的结构与原理；2.2.兆欧表的使用方法及注意事项。兆欧表的使用方法及注意事项。在电气设备实际运行过程中，电气设备绝缘性能往往决定着整个电气设备的寿命。绝缘性能降低，可能导致非常严重的后果，如火灾、设备损坏等，以致破坏整个系统的正常运行，甚至造成人身伤亡。据统计，电气设备运行中，60%-80%的事故是由绝缘故障导致的。而绝缘检测项目中，兆欧表是测量过程中最常使用的仪表之一。为了更准确、可靠、有效的检测出设备绝缘裂化程度，及时发现绝缘隐患，避免事故的发生，我们应该牢固掌握绝缘电阻的检测方法。•绝缘电阻是电气设备和电气线路最基本的绝缘指标。对于低压电气装置的交接试验，常温下电动机、配电设备和配电线路的绝缘电阻不应低于0.5MΩ(对于运行中的设备和线路，绝缘电阻不应低于1MΩ/kV)。低压电气及其连接电缆和二次回路的绝缘电阻一般不应低于1MΩ；在比较潮湿的环境不应低于0.5MΩ；二次回路小母线的绝缘电阻不应低于10MΩ。I类手持电动工具的绝缘电阻不应低于2MΩ。【I类工具的电源线必须采用三芯(单相工具)或四芯(三相工具)多股铜芯橡皮护套线，其中黄绿双色线在任何情况下都只能用作保护接地或接零线。】为什么绝缘电阻不能用万用表的欧姆档测量呢？因为绝缘电阻的阻值比较大，兆欧级以上，万用表在测量电阻时的电源电压很低（９伏以下），在低电压下呈现的电阻值，并不能反映出在高电压作用下的绝缘电阻的真正数值，因此，为了得到准确的绝缘电阻必须用备有高压电源的兆欧表进行测量。兆欧表又叫摇表，是一种简便、常用测量高电阻的直读数式仪表。一般用来测量电路、电机绕组、电缆、电气设备等的绝缘电阻。万用表测量的一般为低电压下的绝缘电阻，而兆欧表测量的一般为高电压条件下的绝缘电阻。电工使用的兆欧表根据所测电压的不同，常用的有500V、1000V、2500V三种。不常用的还有5000V和10000V兆欧表，用于测量大容量的变压器、发电机、互感器、电力电缆等电气设备。兆欧表的选择：在无特殊规定时，设备的工作电压在500V及以下的使用500V的兆欧表测量，若选用高电压的兆欧表可能会损坏被测设备的绝缘；在500V以上3000V以下的使用1000V的兆欧表测量；在3000V及以上的使用2500V兆欧表测量。机械式兆欧表的结构1、一般的兆欧表主要是由手摇发电机、比率型磁电系测量机构以及测量电路等组成。图所示，为比率型磁电系测量机构示意图。2、比率型磁电系测量机构的可动部分装有两个可动线圈Ａ１、Ａ２，一个产生转动力矩，另一个产生反作用力矩。两个可动线圈固定装在同一个转轴上，在转轴上还装有无力矩盘形导流游丝，电路中的电流通过导流游丝，引入可动线圈。3、其固定部分是由永久磁铁、极掌、铁心等部件组成。为了使转矩和偏转角有关，必须使空气隙内的磁场分布不均匀。图（ａ）所示为铁心带缺口的结构。图（ｂ）所示，为椭圆形铁心结构。当可动线圈在磁场中转动时，一个线圈的力矩是随ａ而增大，另一线圈的力矩增大的斜率比第一个小，由于两个线圈绕向相反而力矩相反，当两个力矩平衡时，指针静止。兆欧表的结构兆欧表的原理兆欧表的使用方法及注意事项兆欧表的使用方法及注意事项1、测量前按被测电气设备或线路的电压等级选择兆欧表。2、使用兆表测量设备的绝缘电阻时，必须在设备不带电的情况下才能进行测量。为此，测量之前须先将电源切断，并对被测设备进行充分的放电不小于1min，变压器、电力电缆不小于2min。3、兆欧表的引线必须使用无破损、无脏污的绝缘良好的单根多股软线，两根引线不能绞缠在一起，应分开单独连接，以免影响测量结果。同时，摇表的引出线不能接错，如接错会使测量值产生误差或无法进行测量。4、兆欧表在使用前必须进行开路和短路检查。其检查方法（1）将兆欧表平稳放置，Ｌ、Ｅ两接线端开路，摇动兆欧表的手柄，使兆欧表达到120转/分钟的额定转速，这时的指针应该指在标尺的“∞”刻度处；（2）缓慢摇动兆欧表手柄，此时的指针应不在“0”位，然后快速将Ｌ、Ｅ引出线短接，指针应指在“0”位（...
