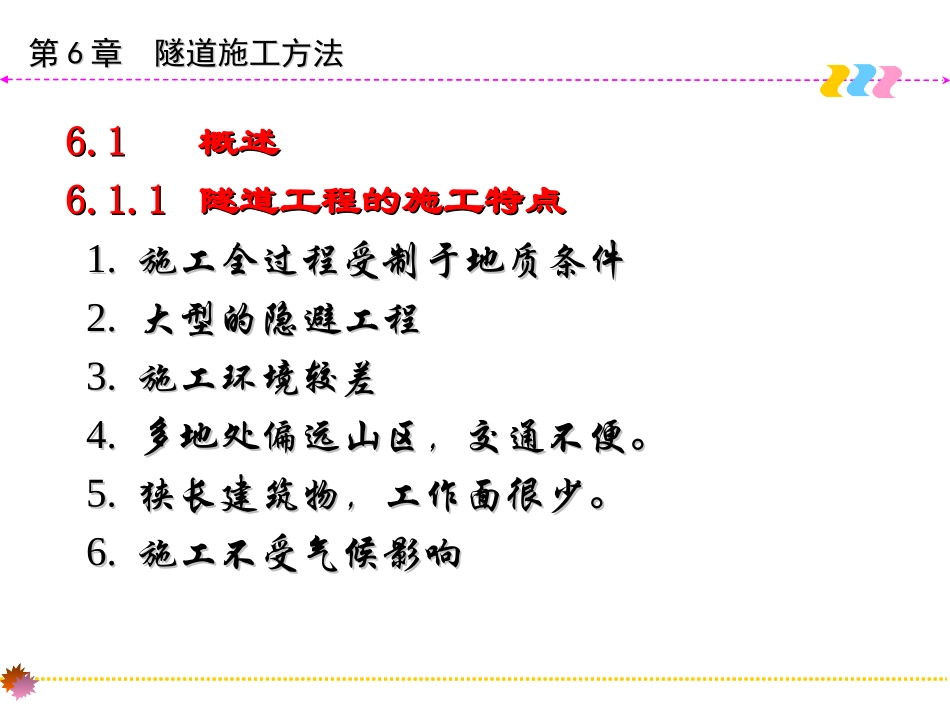

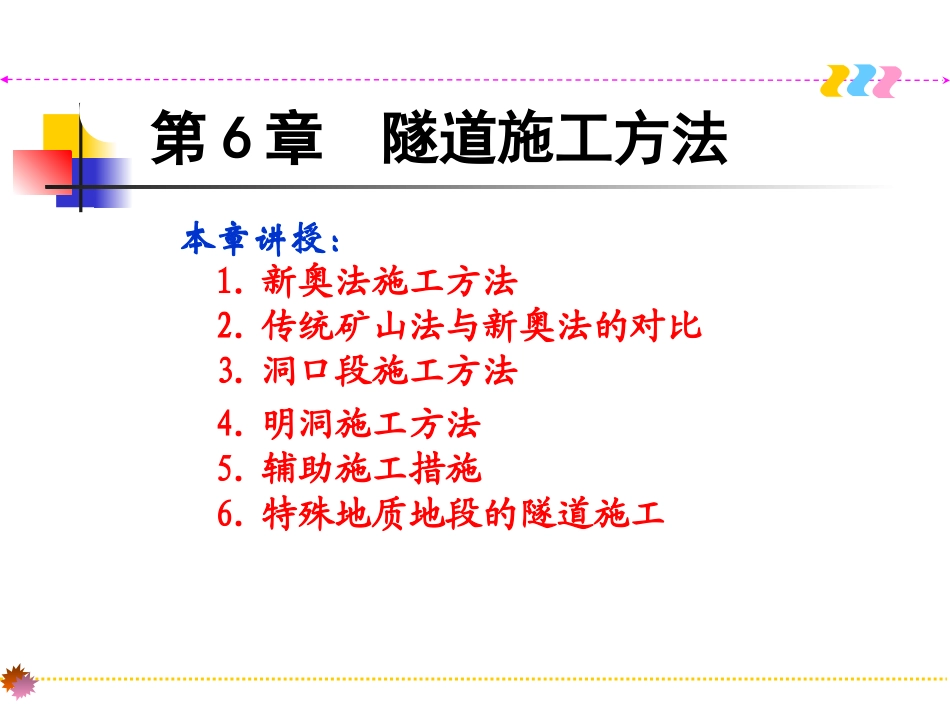

第6章隧道施工方法本章讲授：1.新奥法施工方法2.传统矿山法与新奥法的对比3.洞口段施工方法4.明洞施工方法5.辅助施工措施6.特殊地质地段的隧道施工6.16.1概述概述6.1.16.1.1隧道工程的施工特点隧道工程的施工特点1.1.施工全过程受制于地质条件施工全过程受制于地质条件2.2.大型的隐避工程大型的隐避工程3.3.施工环境较差施工环境较差4.4.多地处偏远山区，交通不便。多地处偏远山区，交通不便。5.5.狭长建筑物，工作面很少。狭长建筑物，工作面很少。6.6.施工不受气候影响施工不受气候影响第第66章隧道施工方法章隧道施工方法1.隧道施工主要方法⑴矿山法●传统矿山法●新奥法⑵明挖法⑶掘进机法⑷盾构法⑸沉管法⑹顶进法本章介绍：矿山法、明挖法第第66章隧道施工方法章隧道施工方法6.1.26.1.2隧道施工方法及其选择隧道施工方法及其选择⑴工程的重要性⑵工程地质与水文地质条件⑶施工技术水平、机械设备情况⑷施工中动力和原材料供应情况⑸工程投资与运营后的社会效益和经济效益⑹对环境的保护要求⑺施工单位的习惯做法2.2.影响施工方法的主要因素影响施工方法的主要因素第第66章隧道施工方法章隧道施工方法新奥法与传统矿山法的关键异同点：相同：均采用钻爆法施工。不同：对围岩的处理不同。新奥法施工的基本原则：“少扰动、早喷锚、勤量测、紧封闭”。12字口诀，务必理解渗透！6.26.2新奥法施工方法新奥法施工方法第第66章隧道施工方法章隧道施工方法～全断面一次开挖法1.适应条件⑴Ⅲ、Ⅱ、Ⅰ级围岩⑵大型施工机具(钻孔台车、模板台车等)⑶经济性考虑：中长隧道。6.2.16.2.1全断面法全断面法第第66章隧道施工方法章隧道施工方法表示方法：横断面工序图、纵断面工序展开图习惯标注方法：①阿拉伯字1、2、3...表示挖掘;②罗马字Ⅰ、Ⅱ、Ⅲ...表示支护；2.2.施工顺序施工顺序第第66章隧道施工方法章隧道施工方法量测台车就位钻眼装药、放炮找顶出碴锚喷通风钻爆作业循环：第第66章隧道施工方法章隧道施工方法⑴工序少，管理方便；⑵进度快～大型机械、爆破效果好；⑶对围岩扰动少～爆破1次；⑷要求地质条件较好。问题：地质条件变差时，大型机械怎么办？3.施工特点第第66章隧道施工方法章隧道施工方法三条主要作业线：(1)开挖作业线钻孔台车、装药台车、大型装碴机与运载车…(2)锚喷作业线混凝土喷射机、喷射机械手、运输进料设施…(3)模注混凝土衬砌作业线混凝土拌合、混凝土输送、防水层作业、衬砌模板…4.机械化施工的关键第第66章隧道施工方法章隧道施工方法1.特点●将断面从上至下分成2个或3个台阶开挖；●随着台阶长度的调整，它几乎可以用于所有的地层，因而是在现场使用的主导方法。2.种类长台阶法短台阶法超短台阶法6.2.2台阶法第第66章隧道施工方法章隧道施工方法(1)初期支护闭合环的时间要求围岩越差，闭合时间要求越短，台阶必须缩短。(2)施工机械的效率效率高，则可以缩短支护闭合时间，台阶可适当加长。原则：希望初期支护尽快闭合。围岩不好时，应以条件⑴为主；围岩较好时，应以条件⑵为主。3.3.选择台阶长度的条件选择台阶长度的条件第第66章隧道施工方法章隧道施工方法⑴长台阶法台阶长度L≥5B，B为洞室的宽度。甚至可以上台阶先贯通，即为“半断面法”。特点：进度快，仅次于全断面法。适用于：Ⅲ～Ⅰ级围岩。4.施工工序第第66章隧道施工方法章隧道施工方法台阶缩短：（1～1.5）B≤L＜5B,特点：①支护闭合时间加快，围岩稳定性增加；②台阶缩短加大了对下台阶施工的干扰。适用于：Ⅴ、Ⅳ级围岩(2)(2)短台阶法短台阶法第第66章隧道施工方法章隧道施工方法答：上台阶存碴面积减小，往下台阶推碴次数增多。解决办法：增加平行作业的时间，有利于加快进度。①皮带运输机②过渡坡道Ⅰ、钢结构跳板(仰拱先做)Ⅱ、石碴坡道(仰拱后做)～见下面的相片问题：台阶缩短对施工进度有何不利？第第66章隧道施工方法章隧道施工方法上台阶长度仅为上台阶长度仅为33～～5m5m。。特点：更有利于控制围岩变形，但上下台阶相隔太近，施工更有利于控制围岩变形，但上下台阶相隔太近，施工干扰大。干扰大。适用于：软弱破碎围岩软弱破碎围岩(Ⅴ(Ⅴ、、ⅥⅥ级围岩级围岩))⑶超短台阶法...
