塑钢加工工艺VIP免费

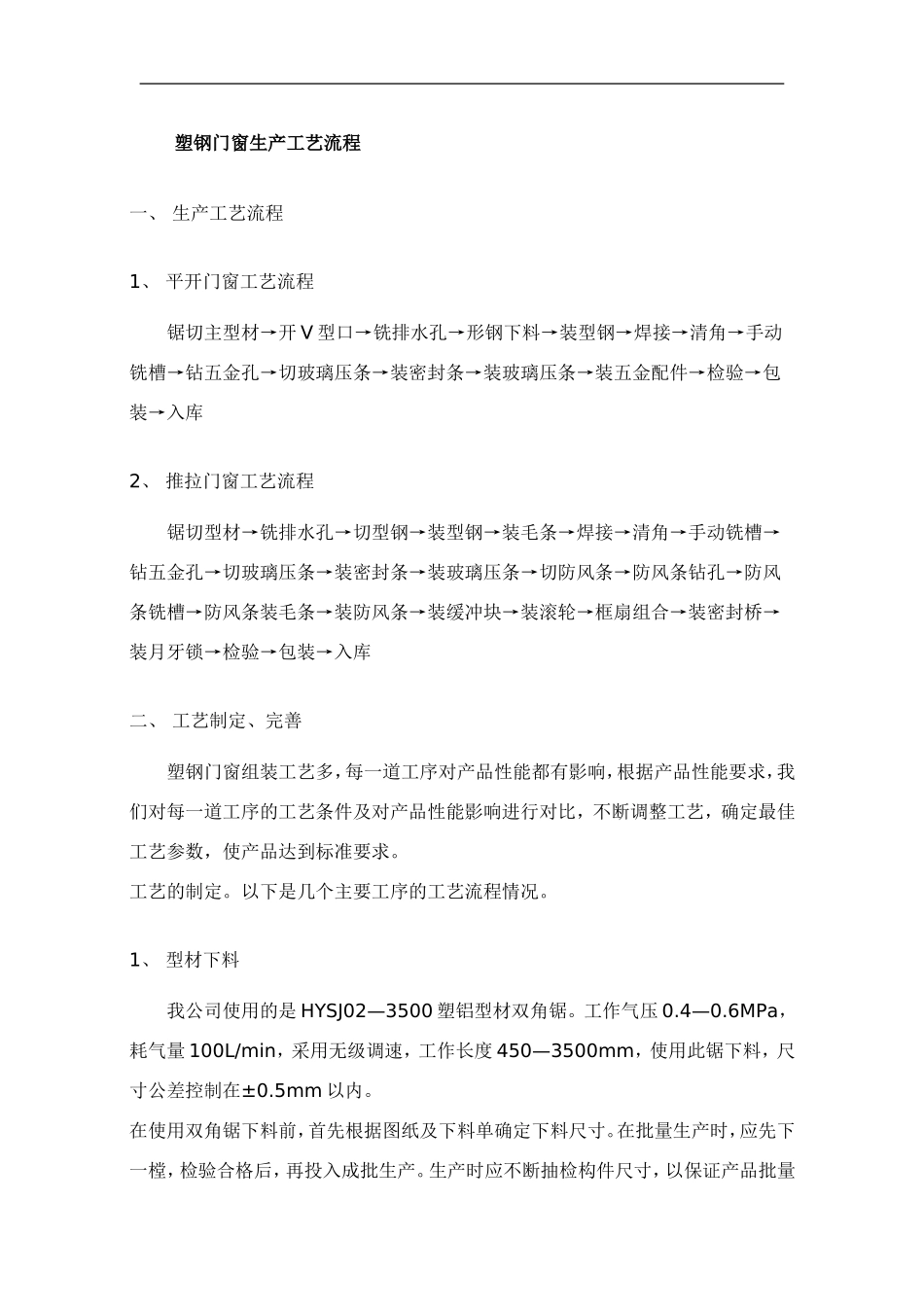

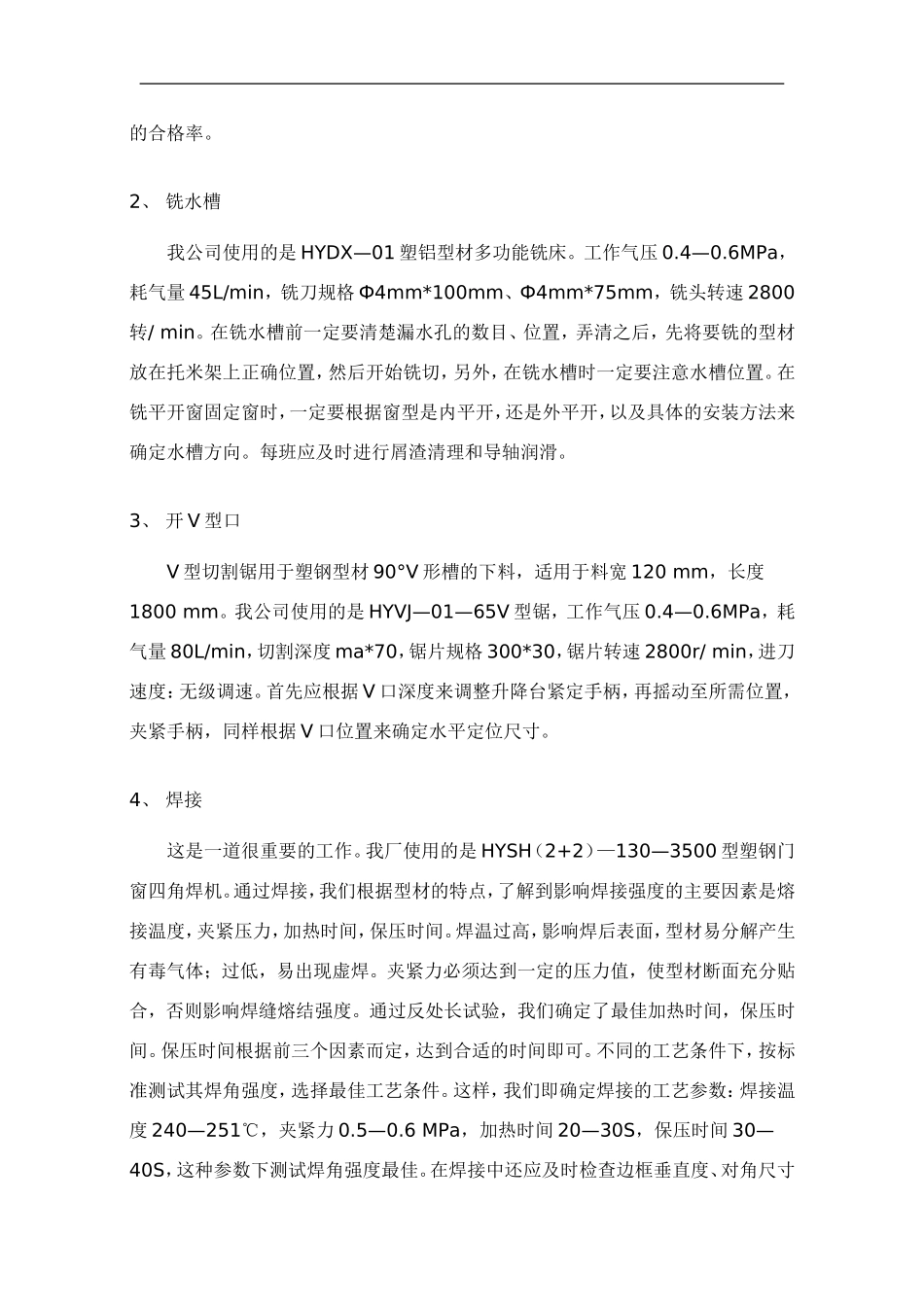

塑钢门窗生产工艺流程一、生产工艺流程1、平开门窗工艺流程锯切主型材→开V型口→铣排水孔→形钢下料→装型钢→焊接→清角→手动铣槽→钻五金孔→切玻璃压条→装密封条→装玻璃压条→装五金配件→检验→包装→入库2、推拉门窗工艺流程锯切型材→铣排水孔→切型钢→装型钢→装毛条→焊接→清角→手动铣槽→钻五金孔→切玻璃压条→装密封条→装玻璃压条→切防风条→防风条钻孔→防风条铣槽→防风条装毛条→装防风条→装缓冲块→装滚轮→框扇组合→装密封桥→装月牙锁→检验→包装→入库二、工艺制定、完善塑钢门窗组装工艺多，每一道工序对产品性能都有影响，根据产品性能要求，我们对每一道工序的工艺条件及对产品性能影响进行对比，不断调整工艺，确定最佳工艺参数，使产品达到标准要求。工艺的制定。以下是几个主要工序的工艺流程情况。1、型材下料我公司使用的是HYSJ02—3500塑铝型材双角锯。工作气压0.4—0.6MPa，耗气量100L/min，采用无级调速，工作长度450—3500mm，使用此锯下料，尺寸公差控制在±0.5mm以内。在使用双角锯下料前，首先根据图纸及下料单确定下料尺寸。在批量生产时，应先下一樘，检验合格后，再投入成批生产。生产时应不断抽检构件尺寸，以保证产品批量的合格率。2、铣水槽我公司使用的是HYDX—01塑铝型材多功能铣床。工作气压0.4—0.6MPa，耗气量45L/min，铣刀规格Ф4mm*100mm、Ф4mm*75mm，铣头转速2800转/min。在铣水槽前一定要清楚漏水孔的数目、位置，弄清之后，先将要铣的型材放在托米架上正确位置，然后开始铣切，另外，在铣水槽时一定要注意水槽位置。在铣平开窗固定窗时，一定要根据窗型是内平开，还是外平开，以及具体的安装方法来确定水槽方向。每班应及时进行屑渣清理和导轴润滑。3、开V型口V型切割锯用于塑钢型材90°V形槽的下料，适用于料宽120mm，长度1800mm。我公司使用的是HYVJ—01—65V型锯，工作气压0.4—0.6MPa，耗气量80L/min，切割深度ma*70，锯片规格300*30，锯片转速2800r/min，进刀速度：无级调速。首先应根据V口深度来调整升降台紧定手柄，再摇动至所需位置，夹紧手柄，同样根据V口位置来确定水平定位尺寸。4、焊接这是一道很重要的工作。我厂使用的是HYSH（2+2）—130—3500型塑钢门窗四角焊机。通过焊接，我们根据型材的特点，了解到影响焊接强度的主要因素是熔接温度，夹紧压力，加热时间，保压时间。焊温过高，影响焊后表面，型材易分解产生有毒气体；过低，易出现虚焊。夹紧力必须达到一定的压力值，使型材断面充分贴合，否则影响焊缝熔结强度。通过反处长试验，我们确定了最佳加热时间，保压时间。保压时间根据前三个因素而定，达到合适的时间即可。不同的工艺条件下，按标准测试其焊角强度，选择最佳工艺条件。这样，我们即确定焊接的工艺参数：焊接温度240—251℃，夹紧力0.5—0.6MPa，加热时间20—30S，保压时间30—40S，这种参数下测试焊角强度最佳。在焊接中还应及时检查边框垂直度、对角尺寸误差等，如有不妥，应及时调整焊机。5、角强度实验机用检测塑钢力学性能及测量门窗隅部位的断裂强度，以便更好的控制焊接质量。6、清角缝在清角采用HYSQ—120—I、SYSQ—90—Ⅱ型单面手提清角机和HYSQ—N、HYSQ—W内外清角机，并配备专用空压机，以提高工效及角缝清理质量。该设备工作气压0.4—0.6MPa，耗气量25L/min、0.3m3/min，铣刀转速18000r/min。对于焊朋中梃的塑钢门窗，采用HYSQ—120—I型角缝清理机清角。7、玻璃压条切割锯我公司使用的是HYBJ—W—26玻璃压条锯，工作气压0.4—0.6MPa，耗气量45L/min，锯片转速2800转/min，加工长度范围120—1800mm。在切割玻璃压条时，应控制玻璃压条下料尺寸在±0.5mm以内。拐角处的安装间隙控制在±0.5mm以内。另外在切割较短的压条时，由于不能利用定位尺寸直接定位测量，所以应用钢尺配合使用。8、组装在给固定框、扇上橡皮条时，我们特制了专用滚轮。在转角处，应适当使橡皮条有效的嵌入凹槽中。还应考虑橡皮条的收缩性，适量留有一定余量。在安装铝滑条时，应先量准尺寸，再下好铝条，然后用尼龙锤轻轻将铝滑条均匀地敲入槽中。在安装玻璃压条时，本着先短后长的安装顺序来安装...
