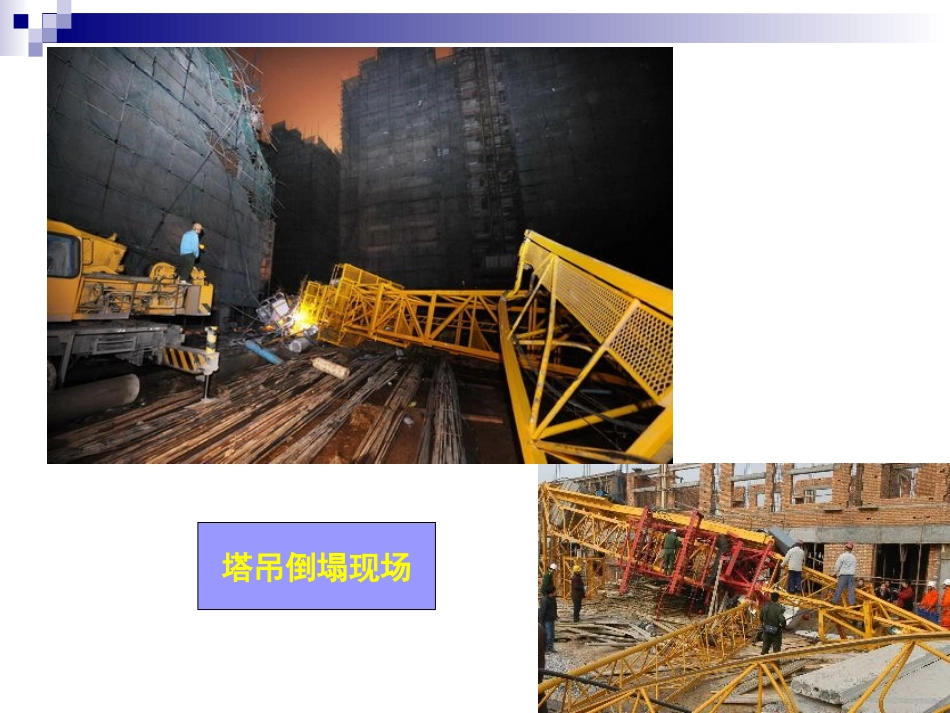

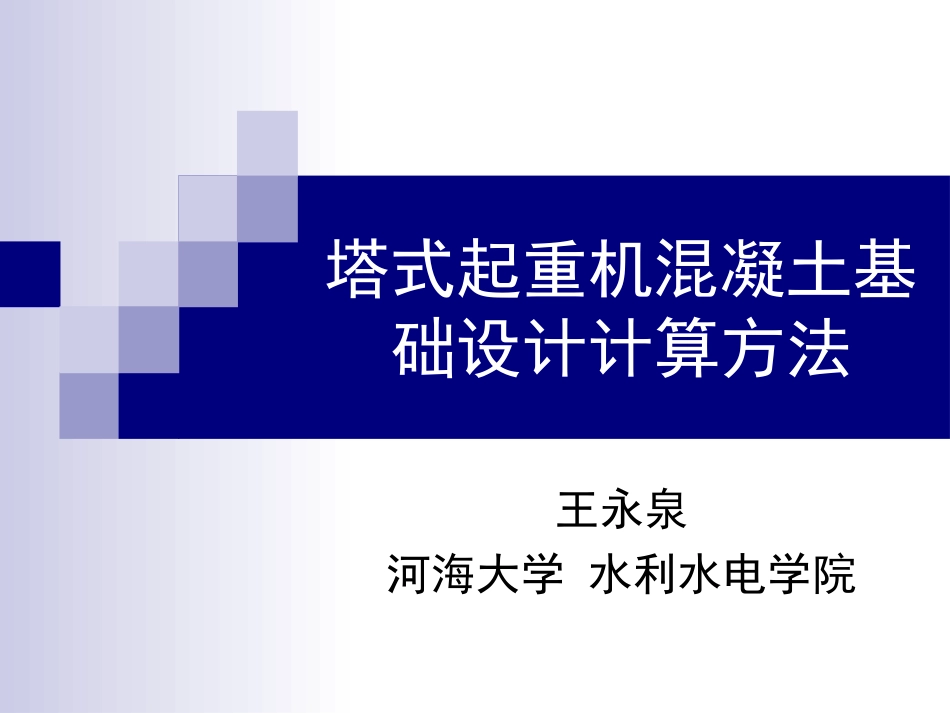

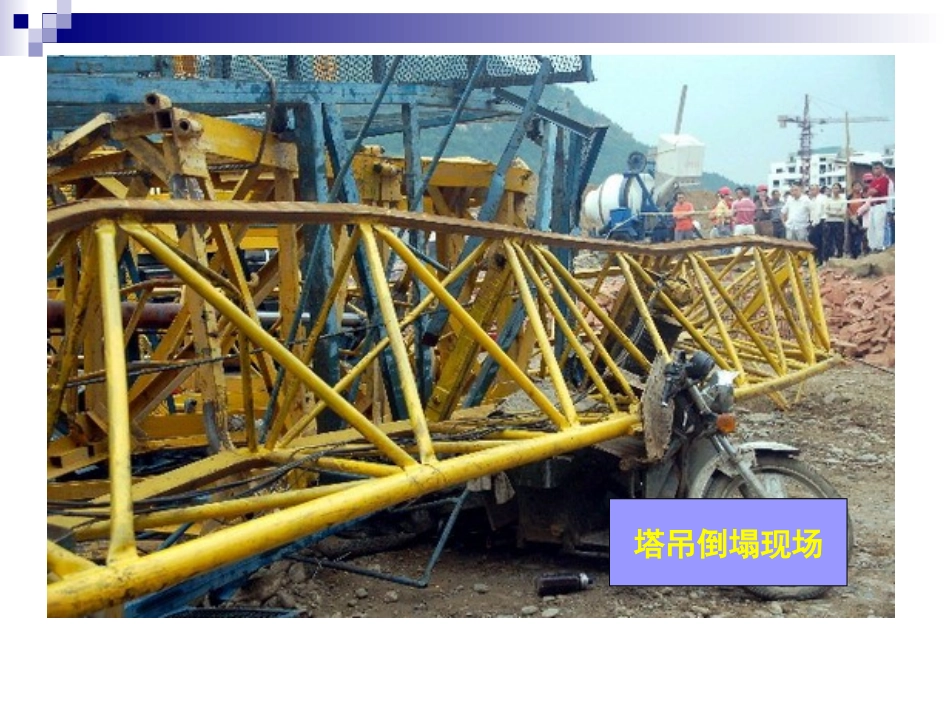

塔式起重机混凝土基础设计计算方法王永泉河海大学水利水电学院塔吊倒塌现场塔吊倒塌现场两本规范《塔式起重机混凝土基础工程技术规程》（JGJ/T187-2009）《塔式起重机设计规范》（GB/T13752-92）塔式起重机的基础选型塔机的基础型式应根据工程地质、荷载大小与稳定性要求、现场条件、技术经济指标及塔机制造商提供的塔机使用说明书等条件确定。塔机的混凝土基础形式有板式（矩形、方形等）、十字型、桩基及组合式基础。塔机基础设计荷载取值塔机基础的设计应在独立状态下独立状态下按工作状态和非工作状态的荷载分别计算。塔机基础工作状态的荷载应包括塔机和基础的自重荷载、起重荷载、风荷载、并考虑可变荷载的组合系数，其中起重荷载不考虑动力系数；非工作状态下的荷载应包括塔机和基础的自重荷载、风荷载。塔机工作状态的基本风压应按0.20kN/m2取用，非工作状态的基本风压应按现行国家标准《建筑结构荷载规范》GB50009附录D.4中给出的50年一遇的风压取用，且不小于0.30kN/m2，可参考（JGJ/T187-2009）附录A计算。塔机基础设计无计算条件时，可采用塔机制造商的“塔机使用说明书”提供的基础荷载，包括工作状态和非工作状态的垂直荷载、水平荷载、倾翻力矩、扭矩以及非工作状态的基本风压，若塔机现场的基本风压大于“塔机使用说明书”提供的基本风压，则应予以换算。塔机基础设计荷载取值案例1205.1482.44/627.11160875.1887aNMe不满足JGJ/T187-2009第4.1.2-3条要求案例2110t•m的倾覆力矩比80t•m的塔吊小建议塔吊混凝土独立基础设计必须满足抗倾覆和地基土容许承载能力要求，特别是抗倾覆要求，这是确保塔吊安全的主要前提。厂方提供塔吊使用说明书中的基础图纸只能作为参考，不能作为现场施工依据，应根据方方使用说明书内提供的倾覆力矩和自重等技术参数、该工程地质报告，以及以往设计经验对塔吊基础进行详细计算与设计。板式或十字形基础塔机在独立状态时，作用于基础的荷载应包括塔机作用于基础顶的竖向荷载标准值Fk，塔机作用于基础顶的水平荷载标准值Fvk，塔机作用于基础顶的倾翻力矩（包括塔机自重、起重荷载、风荷载等引起的力矩）荷载标准值Mk，塔机作用于基础顶的扭矩荷载标准值Tk，基础及其上土的自重荷载标准值Gk。基础的埋置深度应综合考虑工程地质、塔机的荷载大小以及相邻环境条件等因素确定。基础顶面标高不宜超出现场自然地面。在冻土地区的基础应采取构造措施避免基底及基侧受冻胀土的作用。基础高度应满足塔机预埋件的抗拔要求，且不宜小于1000mm，不宜采用坡形或台阶形顶面的基础。基础的混凝土强度等级不应低于C25，基础下的垫层混凝土强度等级不应低于C10，混凝土垫层厚度不宜小于100mm。基础受力钢筋的直径不宜小于12mm，间距不应大于200mm。板式基础宜在基础表层和底层对称式配置主筋，直径不宜小于12mm，且用间距不大于500mm的竖向构造钢筋连接；十字型基础主筋宜按梁式上下对称配筋，箍筋直径不宜小于8mm，间距不宜大于200mm，侧向构造纵筋的直径不宜小于10mm，间距不宜大于200mm。矩形基础的长边与短边长度之比不宜大于2，十字型基础的节点处应采用加腋构造。板式或十字形基础基础平面尺寸的确定参考厂房提供的塔机平面尺寸处步确定；根据地基承载能力和变形要求复核塔机平面尺寸。矩形基础地基承载能力的验算板式或十字形基础设计kaPf≤kmaxa1.2Pf≤轴心荷载作用时偏心荷载作用时kaPf≤Pk——相应于荷载效应标准组合时，基础底面处的平均压力值；fa——修正后的地基承载力特征值；Pkmax——相应于荷载效应标准组合时，基础底面边缘的最大压力值；板式或十字形基础设计kkkFGPblkvkkkkmaxMFhFGPblW板式或十字形基础设计6bekmaxP当偏心距时，按下式计算kkkmax2()3FGPla板式或十字形基础设计偏心距e应按下式计算：kkvkkMFheFG/4eb≤偏心距e应满足kG矩形基础地基变形的验算板式或十字形基础设计地基主要受力层的承载力特征值fak≥130kN/m2，可不进行地基变形验算。地基主要受力层指塔机板式基础下为1.5b（b为基础截面宽度）；十字型基础下为3b（b为其...
