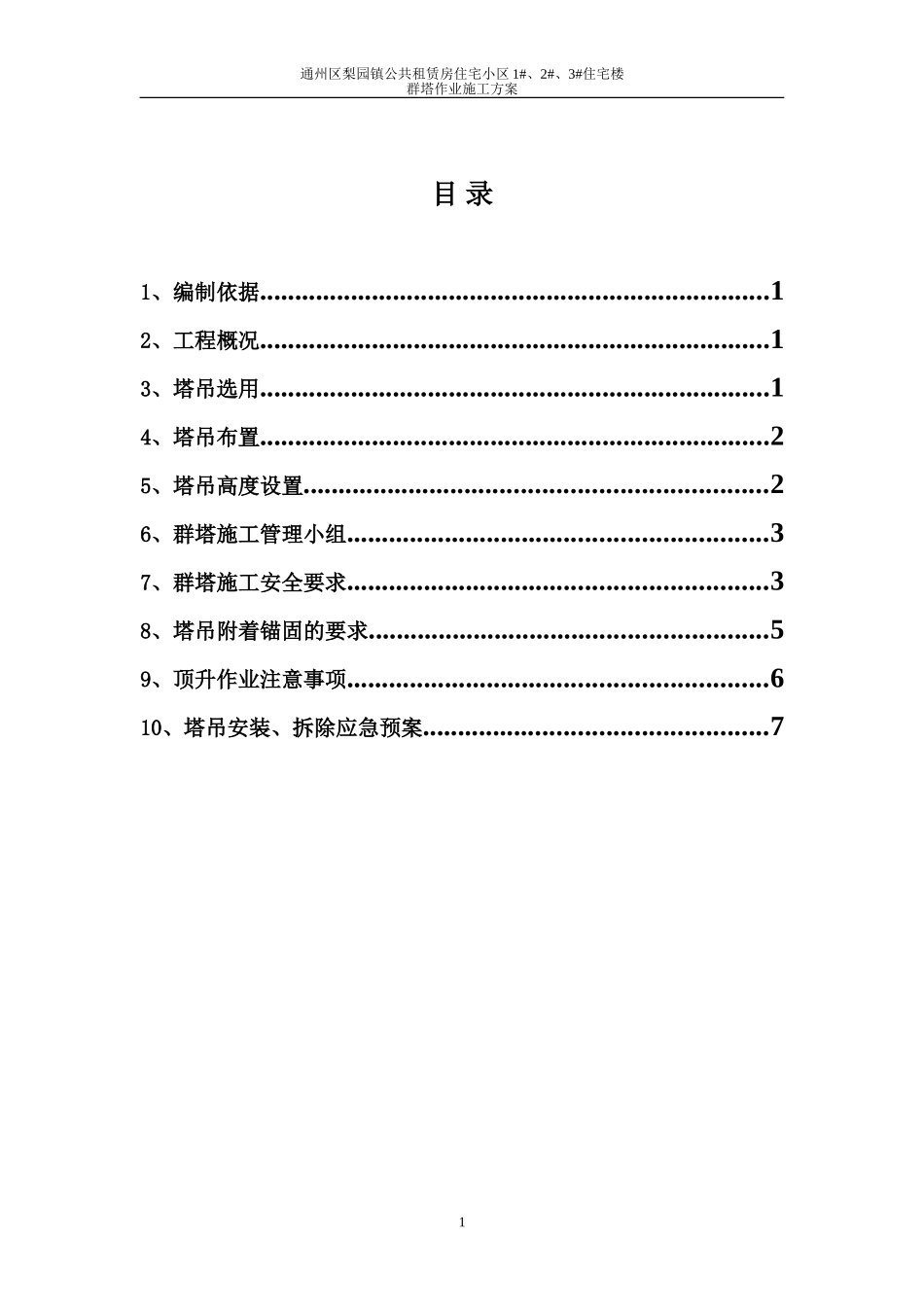

通州区梨园镇公共租赁房住宅小区1#、2#、3#住宅楼群塔作业施工方案目录1、编制依据.........................................................................12、工程概况.........................................................................13、塔吊选用.........................................................................14、塔吊布置.........................................................................25、塔吊高度设置..................................................................26、群塔施工管理小组............................................................37、群塔施工安全要求............................................................38、塔吊附着锚固的要求.........................................................59、顶升作业注意事项............................................................610、塔吊安装、拆除应急预案.................................................71通州区梨园镇公共租赁房住宅小区1#、2#、3#住宅楼群塔作业施工方案1、编制依据1.1.通州区梨园镇公共租赁房住宅小区赁房住宅小区工程施工图纸；1.2.《建筑机械使用安全技术规程》JGJ33-2001；1.3.《施工现场临时用电安全技术规范》（JGJ01-51-2003）；1.4.塔式起重机安全规程（GB5144-94）1.5.起重吊运指挥信号（GB5082-85）1.6.塔式起重机操作使用规程（JG/T100-99）1.7.北京市建筑工程施工安全操作规程（DBJ01-62-2002）1.8.塔吊租赁厂家提供的塔吊技术参数。2、工程概况地理位置：本工程位于北京市通州区梨园镇，南临五所南路，西临玉桥西路，北临梨园城铁。本工程由北京市住宅建筑设计研究院有限公司，由北京市公共租赁住房发展中心开发建设，由住总集团工程总承包部承建施工。本工程为公共租赁房住宅群，由我项目部承建的工程包括：1#、2#、3#共三栋住宅楼及周边配套工程。总建筑面积约46944.8㎡，17、18、23、28层，基础为筏板结构，结构形式为剪力墙结构；总高度47.4m、63.6m、77.1m。3、塔吊选用根据施工现场平面布置和施工使用要求，综合考虑现场材料的调运和施工要求，经多方考察依据结构施工中工程量的大小，塔吊位置的选定（见塔吊位置平面图）选用有1通州区梨园镇公共租赁房住宅小区1#、2#、3#住宅楼群塔作业施工方案QTZ6013塔吊（3#楼一部，）及QTZ5515（1#、2#楼各一部），臂长均为40m，进场时间见下表3.1.广西QTZ5515塔吊：根据实际情况由塔吊至建筑物最远端距离约1#、2#楼36.5m，建筑物最大高度为77.1m，钢模板最大重量约1.6t，最大起重量为2.5t，以上参数符合施工要求。3.2.广西QTZ6013塔吊：根据实际情况3#楼由塔吊至建筑物最远端距离约35.5m，建筑物最大高度为77.1m，钢模板最大重量约1.6t，选用最大有效工作高度为90m，最大起重量为2.5t，以上参数符合施工要求。4、塔吊布置依据现场布置特点对塔吊进行如下布置：4.1.01#、02#住宅楼选用QTZ5515塔吊，实际加工塔吊大臂半径40m；4.2.03#住宅楼选用QTZ6013塔吊，实际加工塔吊大臂半径40m；4.3.为了避免塔吊大臂在摆臂过程中，扫到临近建筑物，采取塔吊回转角度限位，使塔吊在限定的角度内摆臂。4.4.塔吊的位置及回转角度限位详见塔吊布置图。5、塔吊高度设置因本工程存在3台塔吊同时运转，在设置塔吊时，已确保塔吊大臂不会打到周围塔的型号规格数量进场安装时间1#2#3#QTZ551512010-11-1012010-11-9QTZ601312010-11-82通州区梨园镇公共租赁房住宅小区1#、2#、3#住宅楼群塔作业施工方案塔身。现场塔吊形成高低交错的作业状态，在塔吊作业高度设置时，综合考虑建筑物高度不同以及整体的施工部署，使1#、3#塔吊保持同一高度，3#比2#高度始终高出两个塔节，且3#比2#施工速度始终高出两个楼层。现场3台塔吊形成2个高度层次。初次立塔高度及第一次锚固部位见下表：立塔次序初次立塔高度第一次锚固部位1#40米8层2#32米8层3#40米8层塔吊顶升时必须同时联动顶升，顶升时先顶升高塔，后顶升低塔。6、群塔施工管理小组为加强群塔的安全作业和组织管理，项目部成立群塔作业领...
