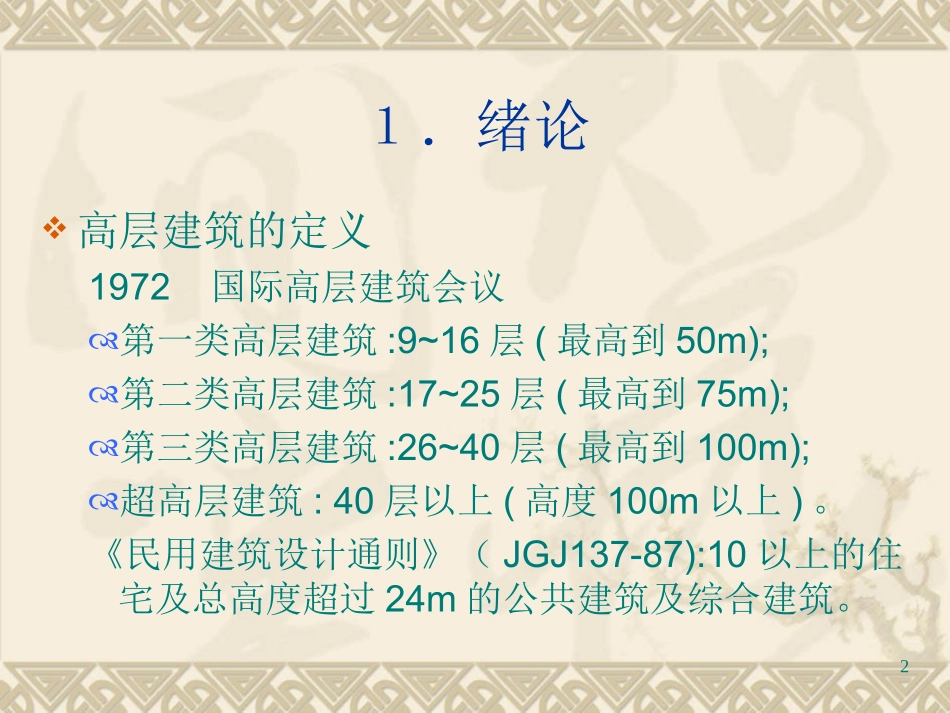

1高层建筑施工2１．绪论高层建筑的定义1972国际高层建筑会议第一类高层建筑:9~16层(最高到50m);第二类高层建筑:17~25层(最高到75m);第三类高层建筑:26~40层(最高到100m);超高层建筑:40层以上(高度100m以上)。《民用建筑设计通则》（JGJ137-87):10以上的住宅及总高度超过24m的公共建筑及综合建筑。3高层建筑的发展我国古代:高塔砖砌或木制的筒体结构高层框架结构国外古代:砖石承重结构壁厚,使用空间小.近代高层建筑:框架结构(钢、钢筋混凝土)剪力墙、钢支撑、筒体4高层建筑施工技术发展基础工程：支护技术:钢板桩混凝土灌注桩地下连续墙深层搅拌水泥土桩土钉支护施工工艺:支撑形式:内部钢管支撑外部土锚拉固土锚杆:钻孔、灌浆、预应力张拉工艺桩基础：预制打入桩混凝土灌注桩：大直径钻孔灌注桩结构工程：大模板、爬升模板、滑升模板高层钢结构：52.地下水控制与基坑开挖地下水控制边坡稳定基坑土方开挖62.1地下水控制为什么必须进行地下水控制?补偿性基础地下水位较高的软土地区流砂边坡失稳地基承载力下降降水:集水明排和井点降水截水回灌7补偿性基础(compensatedfoundation)又称浮基础。在结构设计中使建筑物的重量约等于建筑位置挖去土重（包括水重）的基础。当建筑物的重量等于挖去的土重时，称“全补偿性基础”，此时土中的应力无变化；如挖去的土重只相当于建筑物的部分重量时，称“部分补偿性基础”。可减少建筑物的沉降，充分利用地下空间。由于开挖较深，施工较困难，需考虑基坑的支护结构、降低地下水、防止坑底隆起和管涌等问题。高层建筑中常用。8水在土中渗流的基本规律达西定律：v=Q/A=k(ΔH/L)=ki一维渗流情况（图2-1）Q=k(ΔH/L)A渗透系数:k(m/d,cm/s)渗流/流线/层流/紊流/物理意义/透水性渗流速度v（m/d,cm/s）:v=Q/A=k(ΔH/L)或v=ki水力梯度:i=ΔH/L两个问题:A、L、v适用于砂及其他较细颗粒的土中，孔隙较大时产生紊流；Ip特别大的粘土：v=k(i-i’)一、地下水的基本特性9等压流线与流网水在土中稳定渗流（水流情况不随时间而变，土的孔隙比和饱和度不变，流入任意单元体的水量等于自单元体流出的水量以保持平衡），地下水头值相等的点连成的面,称为“等水头面”，在平面或剖面上表现为“等水头线”（等势线，等压流线）。由等压流线与流线所组成的网称为“流网”。等压流线与流线正交。潜水与层间水（图2-4）P9潜水：从地表至第一层不透水层之间含水层中所含的水。水无压力，重力水。层间水：夹于两不透水层之间含水层中所含的水。无压层间水和承压层间水10二、动水压力和流砂动水压力单位体积土中土颗粒骨架所受到的压力总和。(kN/m3)GD=-T=-γWi(图2-5动水压力原理图P10)流砂产生条件:GD≥γ’W多发生在颗粒级配均匀而细的粉、细砂等砂性土中。粘土和粉质粘土、砾石均不易发生流砂。危害：基坑泥泞、坍塌、基础滑移防止措施：降水和防水帷幕11三、降低地下水的方法轻型井点：一层降水深度不超过6m确定井点系统的布置方式确定基坑的计算图形面积计算涌水量：单井涌水量：无压完整井：群井涌水量无压完整井：rRssHKQlglg)2(336.10lglg)2(336.1xRssHKQ12无压非完整井：承压完整井：承压非完整井：基坑的假想半径x0：对于矩形基坑a/b≤5时,抽水影响半径R:抽水影响半径深度H0:查表0000025.0lglg)2(366.1hlhhrhxRssHQo0lglg73.2xRKMsQMlMrlMxRKMsQ25.0lglg73.20Fx0HKsR57513井管数量:n’=Q/q井管平均间距:校核y0:36522Klrlvrqcc')(2nBLb)lg1(lg366.1002xnRKQHy14喷射井点：8~20mk=0.1~20m/d主要设备：喷射井管、高压水泵（或空气压缩机）和管路系统。工作原理：图2-6、2-7P12井点布置：b<10m单排布置；b>10m双排布置；环状布置。井点间距2~3.5m。井点系统的安装与使用：施工工艺程序：注意事项：井点堵塞：原因、预防喷射扬水器失效、井点倒灌：原因、预防工作水压力升不高：原因、预防15电渗井点在降水井点管的内侧打入金属棒（...
