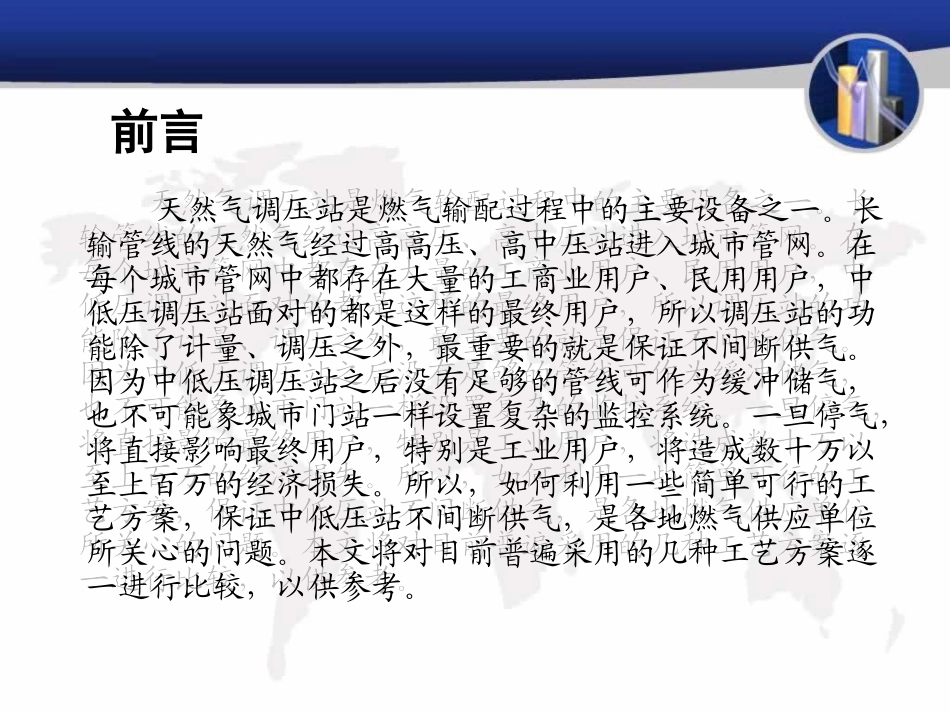

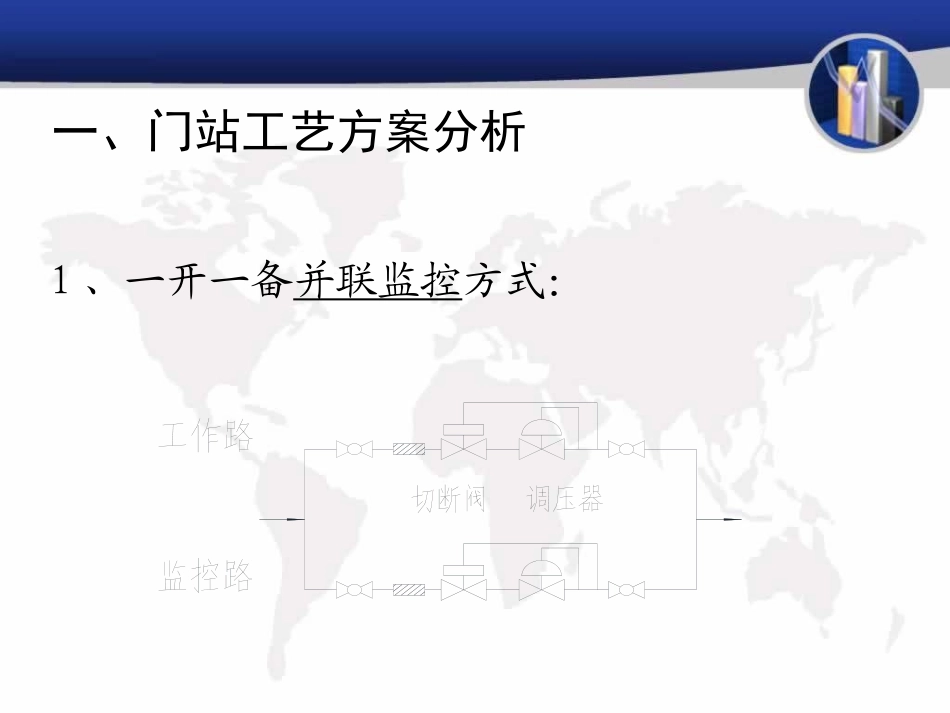

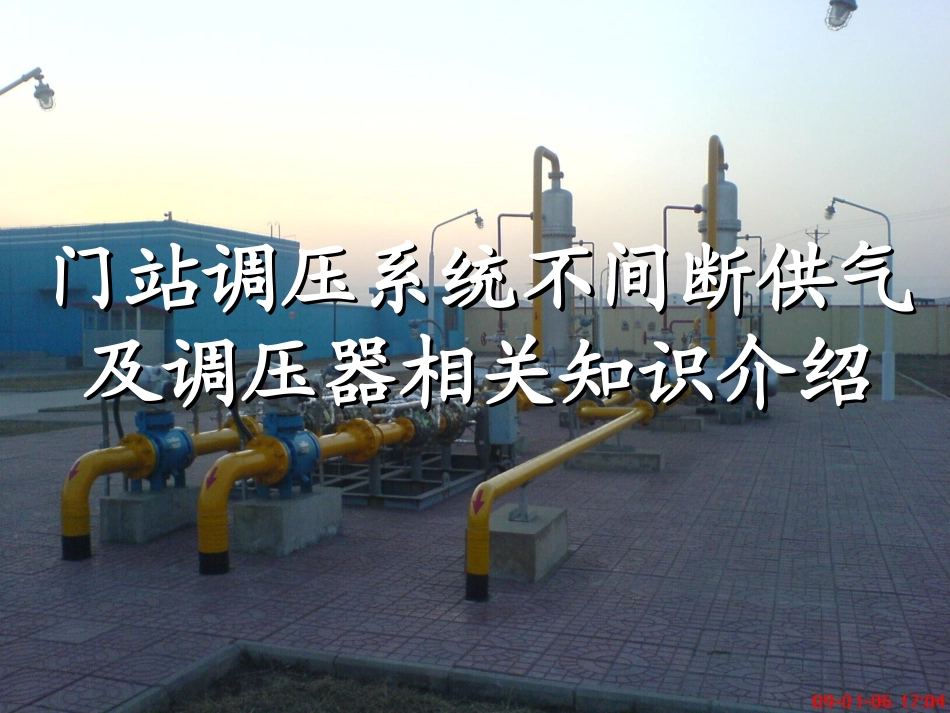

门站调压系统不间断供气门站调压系统不间断供气及调压器相关知识介绍及调压器相关知识介绍前言天然气调压站是燃气输配过程中的主要设备之一。长输管线的天然气经过高高压、高中压站进入城市管网。在每个城市管网中都存在大量的工商业用户、民用用户，中低压调压站面对的都是这样的最终用户，所以调压站的功能除了计量、调压之外，最重要的就是保证不间断供气。因为中低压调压站之后没有足够的管线可作为缓冲储气，也不可能象城市门站一样设置复杂的监控系统。一旦停气，将直接影响最终用户，特别是工业用户，将造成数十万以至上百万的经济损失。所以，如何利用一些简单可行的工艺方案，保证中低压站不间断供气，是各地燃气供应单位所关心的问题。本文将对目前普遍采用的几种工艺方案逐一进行比较，以供参考。天然气调压站是燃气输配过程中的主要设备之一。长输管线的天然气经过高高压、高中压站进入城市管网。在每个城市管网中都存在大量的工商业用户、民用用户，中低压调压站面对的都是这样的最终用户，所以调压站的功能除了计量、调压之外，最重要的就是保证不间断供气。因为中低压调压站之后没有足够的管线可作为缓冲储气，也不可能象城市门站一样设置复杂的监控系统。一旦停气，将直接影响最终用户，特别是工业用户，将造成数十万以至上百万的经济损失。所以，如何利用一些简单可行的工艺方案，保证中低压站不间断供气，是各地燃气供应单位所关心的问题。本文将对目前普遍采用的几种工艺方案逐一进行比较，以供参考。一、门站工艺方案分析1、一开一备并联监控方式：一般选用两台型号完全相同的调压器并联，一台为主路工作调压器，一台为备用路的监控调压器，工作调压器的设定压力为P2，监控调压器的设定压力P3略低于工作压力。例如：P2=5000Pa，P3=4800Pa。当工作调压器工作的时候，下游压力高于监控调压器的启动压力，所以监控调压器处于全闭状态。当工作调压器发生故障使出口压力升高，主路的紧急切断阀动作，切断气路。由于下游用户用气的影响，下游压力下降到监控调压器的驱动压力，监控调压器打开开始工作，出口压力略低于原出口压力。当工作调压器故障，出口压力降低，达到监控调压器的启动压力，监控调压器启动参与调压，出口压力低于原出口压力。优点：工艺简单，目前普遍运用。缺点：1、备用路的出口压力低于正常出口压力。2、备用路的切断压力要高于工作路的切断压力很多，否则在工作路切断的时候，备用路也将被切断。3、虽然工作路备用路的切断压力有差别，但是在下游压力升高幅度很大的情况下，备用路仍然有可能同时被切断，造成停气。2、串联监控方式：串联监控有两种方式，一种是监控调压器置于主工作调压器之前，一种是置于工作调压器之后。切断阀设在两个调压器的上游。两种工艺工作原理基本相同，一般习惯用第一种方式，如图所示。监控调压器的压力设定都略高于工作调压器，所以当工作调压器工作的时候，监控调压器处于全开状态。当工作调压器发生故障致使下游压力升高到监控调压器的压力设定的临界值，监控调压器控制压力升高，关小阀口，开始工作调压。出口压力将略高于原出口压力。优点：1、较并联监控少用厂一个切断阀，只在单路上增加一个相同的调压器和一条取压管路，就可以保证不问断供气。2、切断压力可设定为工作压力的1.4倍，保证最终的切断压力在正常的范围之内，而不象并联监控那样切断压力过高。缺点：1、虽然远程监测装置可及时监测到管路中压力的变化，及时的安排人员进行维修，但检修必须停气，所以选择在用气低峰的时候进行(例如晚上)。对于要求24小时不间断供气的重要单位或工业用户，该系统显然不适合。2、当工作调压器故障致使出口压力降低(例如堵塞)，无法保证不间断供气。3、串并联监控方式：1、当运行路工作调压器发生故障，出口压力升高，运行路监控调压器开始工作。如果监控调压器也发生故障导致下游压力升高，运行路切断阀关闭。而此时备用路切断压力设定为值略高于工作路监控阀设定值，切断阀仍处于全开状态。同时备用路工作调压器处于关闭状态，由于下游继续供气，当下游压力下降至备用路工作压力以下时，备用...
