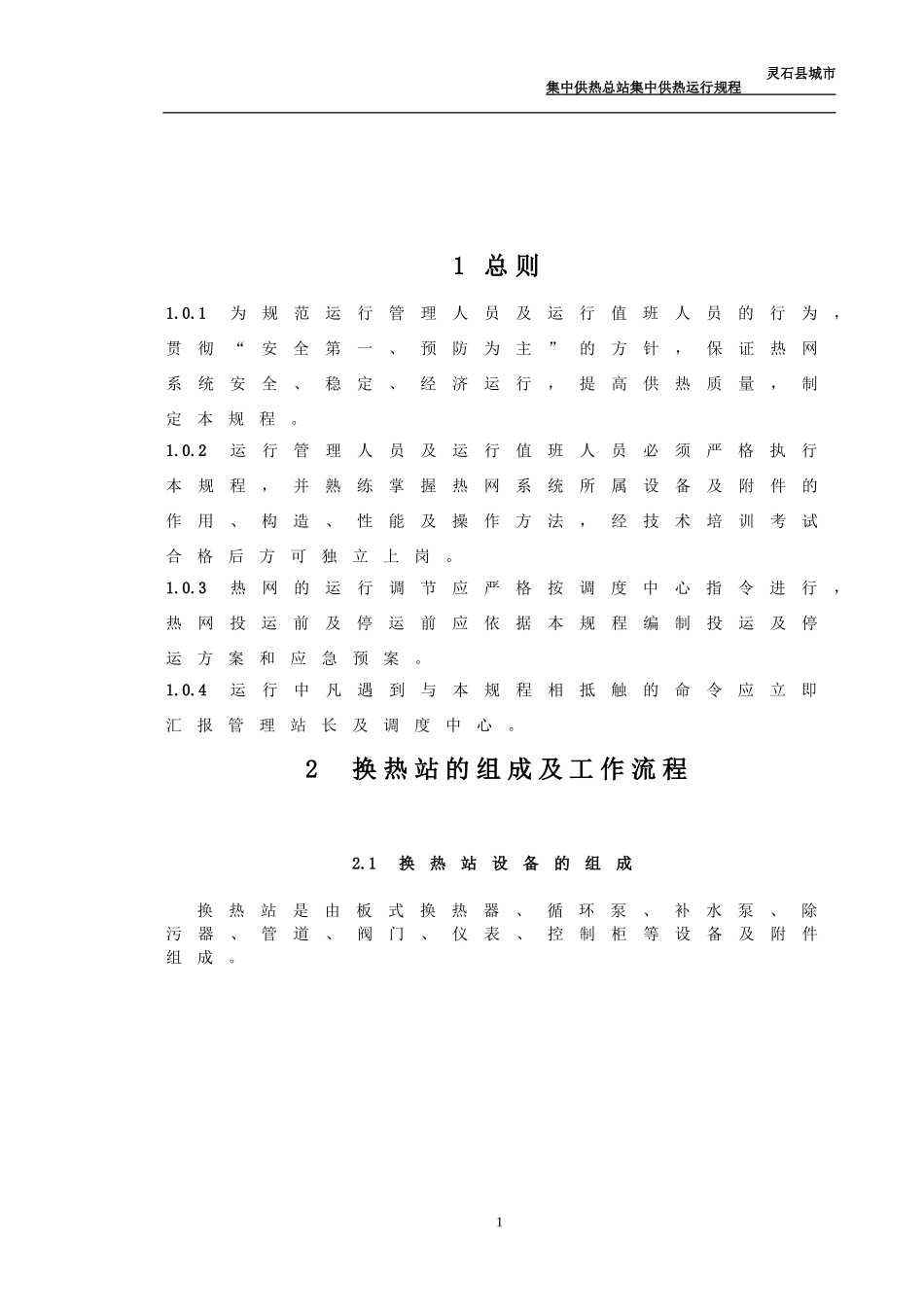

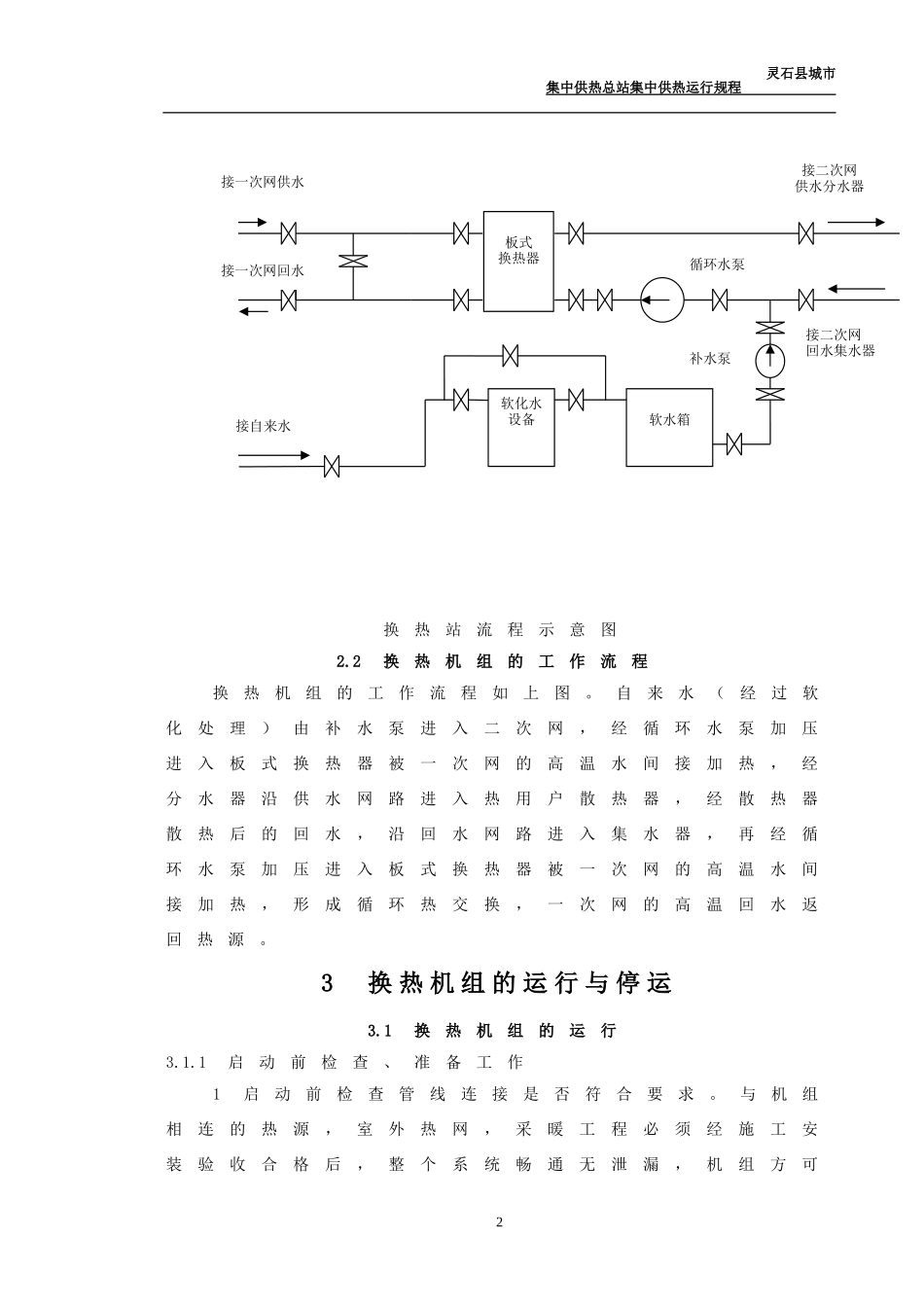

灵石县城市集中供热总站集中供热运行规程《集中供热运行操作规程》灵石县城市集中供热总站日期：2016年10月1日灵石县城市集中供热总站集中供热运行规程1总则1.0.1为规范运行管理人员及运行值班人员的行为，贯彻“安全第一、预防为主”的方针，保证热网系统安全、稳定、经济运行，提高供热质量，制定本规程。1.0.2运行管理人员及运行值班人员必须严格执行本规程，并熟练掌握热网系统所属设备及附件的作用、构造、性能及操作方法，经技术培训考试合格后方可独立上岗。1.0.3热网的运行调节应严格按调度中心指令进行，热网投运前及停运前应依据本规程编制投运及停运方案和应急预案。1.0.4运行中凡遇到与本规程相抵触的命令应立即汇报管理站长及调度中心。2换热站的组成及工作流程2.1换热站设备的组成换热站是由板式换热器、循环泵、补水泵、除污器、管道、阀门、仪表、控制柜等设备及附件组成。1灵石县城市集中供热总站集中供热运行规程换热站流程示意图2.2换热机组的工作流程换热机组的工作流程如上图。自来水（经过软化处理）由补水泵进入二次网，经循环水泵加压进入板式换热器被一次网的高温水间接加热，经分水器沿供水网路进入热用户散热器，经散热器散热后的回水，沿回水网路进入集水器，再经循环水泵加压进入板式换热器被一次网的高温水间接加热，形成循环热交换，一次网的高温回水返回热源。3换热机组的运行与停运3.1换热机组的运行3.1.1启动前检查、准备工作1启动前检查管线连接是否符合要求。与机组相连的热源，室外热网，采暖工程必须经施工安装验收合格后，整个系统畅通无泄漏，机组方可软水箱软化水设备接一次网供水接一次网回水接二次网供水分水器接自来水循环水泵补水泵接二次网回水集水器板式换热器2灵石县城市集中供热总站集中供热运行规程启动运行。2换热站内现场清洁卫生，无杂物，并尽量保持通风干燥。换热器进出口阀门是否关闭。3各阀门开关是否灵活，仪表是否齐全。4控制柜、配电、压线端子螺丝是否紧固。3.1.2机组送电3.1.2.1机组送电前的检查3.1.2.1.1站内电气、设备的检查1站内电源箱整洁完好。2机组控制柜整洁完好。3将所有开关置于停的位置。4对各泵组进行绝缘测试合格。5各泵完好，盘车轻便。3.1.2.1.2站外电源箱的检查1电表完好，外观整洁。2空开完好。3连接线整洁，电缆无破损。3.1.2.2站外电源箱的送电合上站外总开关，检查电表有无指示。3.1.2.3站内电源箱的送电1合上站内总开关。检查电压指示，三相电压是否平衡。2合上各分支路开关。3.1.2.4机组控制柜的送电1合上机组控制箱内总空开。检查电压指示，三相电压是否平衡。2合上控制回路空开。3合上各传感器，执行器电源。4合上风扇开关。5合上电机开关。3.1.3各泵组进行试转3.1.3.1补水泵排气、盘车、试正反转，开启补水泵，并注意系统高点排气。开启补水泵时必须将转换3灵石县城市集中供热总站集中供热运行规程开关置于手动位置，然后按下启动按钮，同时观察各指示灯及电机的电流值，控制电流不能超过额定值（如过大可调节出口阀门）。待管网压力达到0.2MPa，且系统稳定后，将转换开关置于自动位置，然后将变频开关打开，检查系统高点是否充满水，关闭排气阀。3.1.3.2循环泵排气，盘车，试正反转。关闭循环泵出口门，转换开关置于手动位置，按下启动按钮后隔6-8秒听到柜中接触器吸合声响后完成操作，否则立刻按停止按钮，把转换开头打至停止位，检查消缺后，重新启动，运行平衡后再缓慢打开出口阀门，同时监测电机电流不要超过额定值，及二次供水不要超压。3.1.4对检查结果要有详实记录，对缺陷及时汇报、处理3.1.5上水及冷态运行1通知各用户准备补水试验，并开启其内部所有供、回水门及排空门（见水关闭）。2启动补水泵对整个系统充满水。3冷态运行，先打开换热器二次侧进口阀门，二次网循环泵启动后，再缓慢开启二次侧出口阀门并仔细排除二次管网内剩余的空气。同时监测电机电流不要超过额定值，及二次供水不要超压。二次网冷运时，换热器一次侧的进出口阀门处于关闭状态。3.1.6转入热态正常供暖供暖运行应在冷态运行的基础上进行。1调度中心应与热源厂进行联系，投入热网加热器。2升温期间，先缓慢...
