建筑工程施工图识图完整方法VIP免费

建筑工程施工图识图完整方法_第1页
1/53

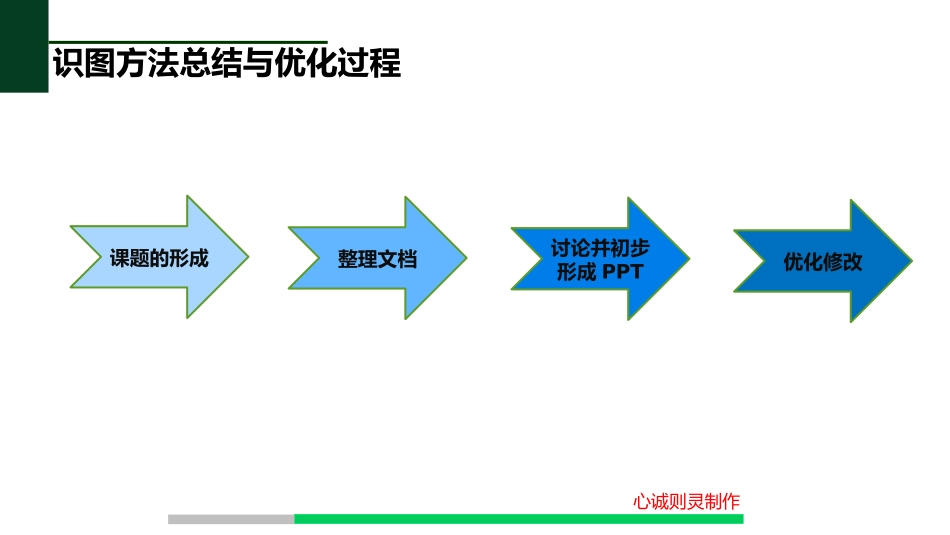

建筑工程施工图识图完整方法_第2页
2/53

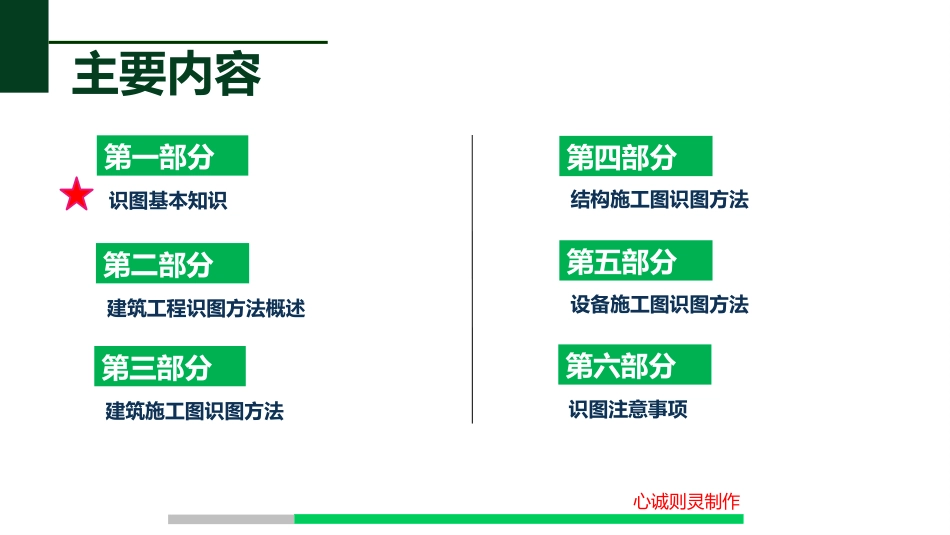

建筑工程施工图识图完整方法_第3页
3/53
心诚则灵制作建筑工程施工图识图方法2017年8月心诚则灵制作识图方法总结与优化过程课题的形成整理文档讨论并初步形成PPT优化修改心诚则灵制作主要内容第一部分第三部分识图基本知识建筑施工图识图方法第二部分第六部分建筑工程识图方法概述识图注意事项第四部分第五部分结构施工图识图方法设备施工图识图方法心诚则灵制作1识图基本知识在三面视图的基础上,按照“长对正、高平齐、宽相等”的三等关系再增加三个投影面形成六面图。正立面图背立面图底面图平面图右侧面图左侧面图六面视图心诚则灵制作视图的形成方式中心投影斜投影平行投影投影投影线垂直于投影面产生的投影叫做正投影。建筑工程施工图中常用的平面、立面、剖面图都是建筑物的正投影图。正投影1识图基本知识心诚则灵制作剖面图又称剖切图,是通过对有关的图形按照一定剖切方向所展示的内部构造图例,剖面图是假想用一个剖切平面将物体剖开,移去介于观察者和剖切平面之间的部分,对于剩余的部分向投影面所做的正投影图。剖面图的形成:剖切----移去----投影剖面图1识图基本知识心诚则灵制作剖面图剖面图的类型:1、全剖面图用假想的平面把物体全部“切开”所得的剖面图。2、半剖面图当形体具有对称面,并且内外结构都比较复杂时,可用两个相互垂直的平面去剖切形体,以图形对称线为分界线,一半绘制形体的外形(投影图),另一半绘制形体的内部结构(剖面图)。1识图基本知识心诚则灵制作剖面图剖面图的类型:3、局部剖面图保留形体的完整外形,仅在局部进行剖切反映物体内部关系。4、分层剖面图在建筑装饰工程中,为了表示楼面、层面、墙面及地面等的构造和所用材料,常用分层剖切的方法画出各个不同构造层次的剖面图。1识图基本知识心诚则灵制作剖面图为使剖面图层次分明,被剖得到的实体部分应画出与该物体相应的剖面线或材料图例。土建中部分常用材料图例如下:1识图基本知识心诚则灵制作主要内容第一部分第三部分识图基本知识建筑施工图识图方法第二部分第六部分建筑工程识图方法概述识图注意事项第四部分第五部分结构施工图识图方法设备施工图识图方法心诚则灵制作2建筑工程识图方法概述建筑物的分类按使用功能分按主要承重结构材料分按层数分民用建筑工业建筑农业建筑砖木结构砖混结构钢筋砼结构钢、钢筋砼结构钢结构其他结构住宅建筑:低层1-3层;多层4-6;中高层7-9;高层10-30。公共建筑及综合性建筑:总高度大于24层为高层。超高层建筑:建筑物高于100m。工业建筑(厂房):单层厂房、多层厂房、混合层数厂房。居住建筑:住宅、公寓、宿舍等。公共建筑:行政办公楼、文教建筑。心诚则灵制作房屋的组成:一般可认为房屋由基础或地下室、墙体、或柱、梁、楼板层与地面、楼梯及垂直交通设施、屋顶、门和窗等结构构件组成。2建筑工程识图方法概述心诚则灵制作1、用途•(1)指导施工•(2)编制施工图预算•(3)安排材料、设备•(4)非标准构件的制作2、内容•(1)图纸目录(既首页图)•(2)设计总说明•(3)建筑施工图(简称建施)•(4)结构施工图(简称结施)•(5)设备施工图(简称设施)二、建筑工程施工图的特点1、施工图中的各图样,主要是用正投影法绘制的。2、绘图比例较小,多采用统一规定的图例或代号来表示。3、施工图中的不同内容,使用不同的线型。一、建筑工程施工图的用途与内容建筑工程施工图是表示工程项目总体布局,建筑物的外部形状、内部布置、结构构造、内外装修、材料做法以及设备、施工等要求的图样。2建筑工程识图方法概述心诚则灵制作三、建筑工程施工图的识图方向1、熟悉拟建工程的功能。了解本工程的类型、联想基本组成和装修。2、细阅说明书、目录。了解图纸有多少类别,每类多少张。3、先整体后局部,先建筑后结构,先平面后立面。思考:为什么要先看建筑图再看结构图?4、先图标、文字,后图样;先图形,后尺寸。建筑施工图是对整个工程的总览,规划了建筑物的外形、位置,结构施工图和机电设备施工图都是为建筑施工图服务,起到了从整体到部分,从大体构造到详细部件的指导作用,是对建筑施工图的延伸和细化。由建筑图给出一个轮廓和布局,结构图针对其中的构造关系以...
