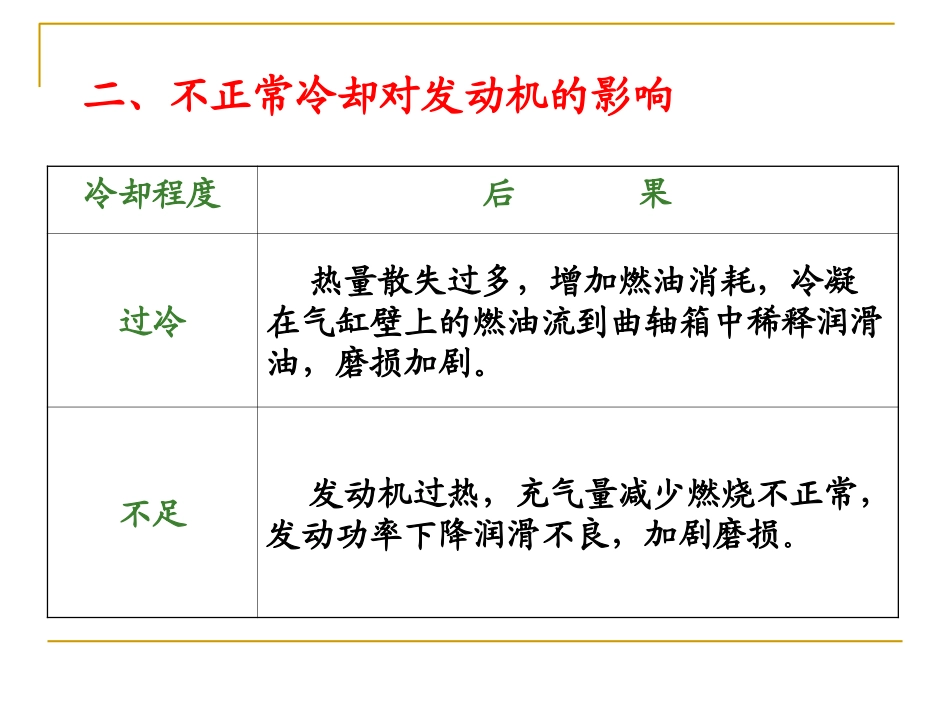

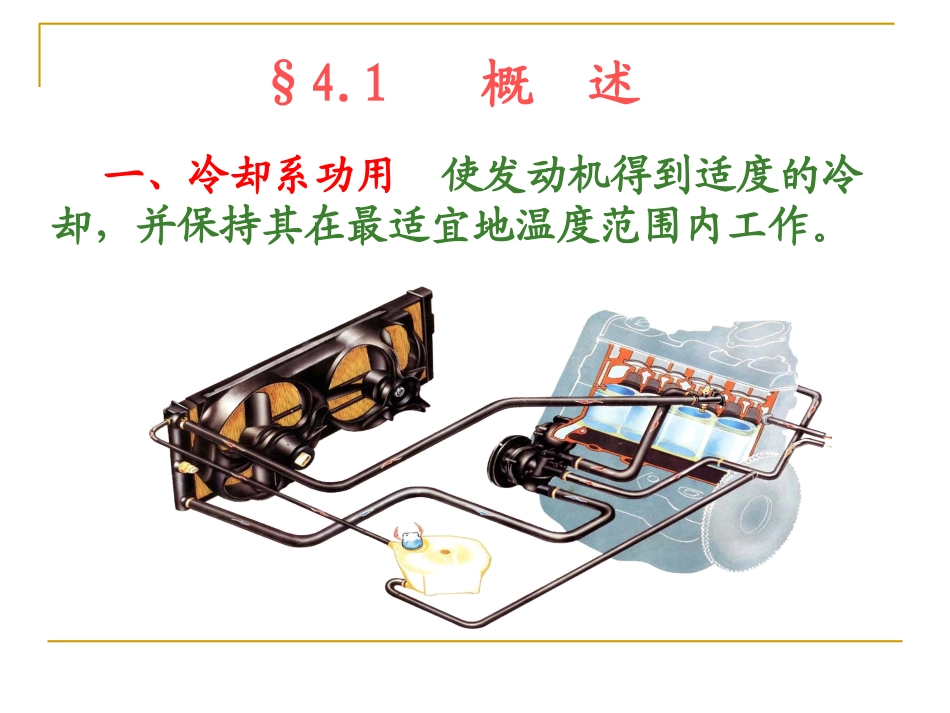

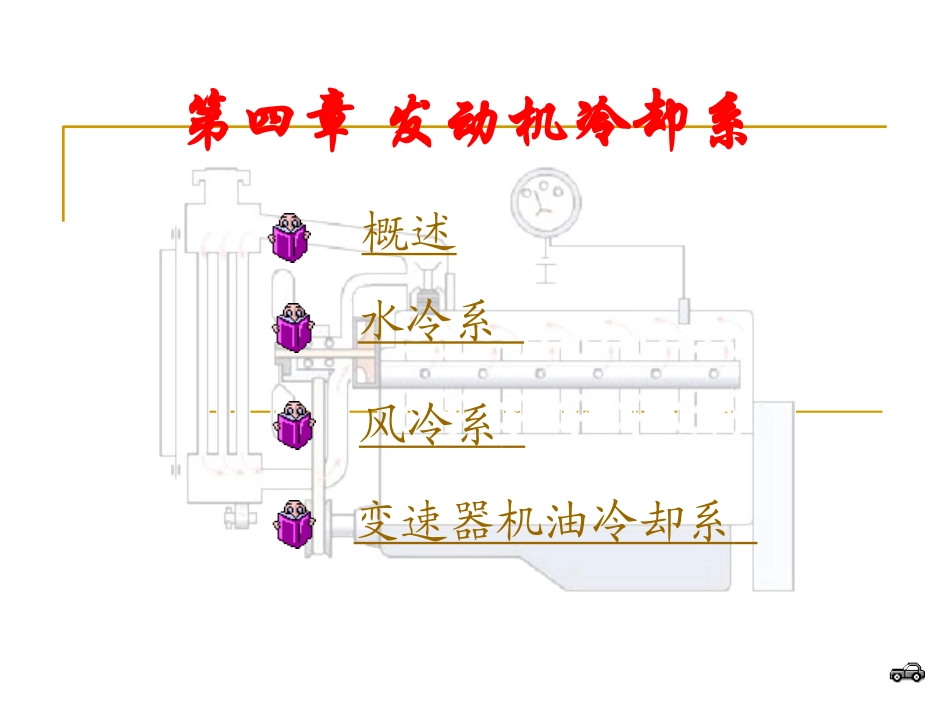

第四章发动机冷却系概述水冷系风冷系变速器机油冷却系一、冷却系功用使发动机得到适度的冷却，并保持其在最适宜地温度范围内工作。§4.1概述冷却程度后果过冷热量散失过多，增加燃油消耗，冷凝在气缸壁上的燃油流到曲轴箱中稀释润滑油，磨损加剧。不足发动机过热，充气量减少燃烧不正常，发动功率下降润滑不良，加剧磨损。二、不正常冷却对发动机的影响三、冷却系的分类{水冷风冷四、正常冷却时的发动机温度系统温度范围水冷系气缸盖内冷却水温度在353～363K,气缸壁的温度不超过470～550K。风冷系气缸盖和气缸壁的允许温度分别为423～453K和433～473K.5、水冷系与风冷系的优缺点及适用范围系统水冷系风冷系适用范围优缺点比较冷却强度大，易调节，便于冬季启动广泛用于汽车发动机冷却效果差，噪音大，功耗大仅用于小排量及军车发动机§4.2水冷系一、水冷系的组成水冷却系是以水作为冷却介质，把发动机受热零件吸收的热量散发到大气中去。目前汽车发动机上采用的水冷系大都是强制循环式水冷系，利用水泵强制水在冷却系中进行循环流动。点此观看水冷系的组成录像水冷系由散热器、水泵、风扇、冷却水套和温度调节装置等组成。冷却水在冷却系内的循环流动路线有两条，一条为大循环，另一条为小循环。所谓大循环是水温高时，水经过散热器而进行的循环流动；而小循环就是水温低时，水不经过散热器而进行的循环流动，从而使水温升高。小循环大循环节温器冷却系的大小循环实质通常利用节温器来控制通过散热器冷却水的流量。节温器装在冷却水循环的通路中（一般装在气缸盖的出水口），根据发动机负荷大小和水温的高低自动改变水的循环流动路线，以达到调节冷却系的冷却强度。当发动机在正常热状态下工作时，即水温高于80℃，节温器阀门打开了通往散热器的通道，同时关闭了通往水泵的旁通管，冷却水全部流经散热器，形成大循环；当冷却水温低于70℃时，节温器阀门关闭了通往散热器的通道，同时打开了通往水泵的旁通管，水套内的水只能由旁通孔流出经旁通管进入水泵，又被水泵压入发动机水套，此时冷却水并不流经散热器，只在水套与水泵之间进行小循环，从而防止发动机过冷；当发动机的冷却水温在70～80℃范围内，通往散热器的通道和通往水泵的旁通管均处于半开闭状态，此时一部分水进行大循环，而另一部分水进行小循环。二、水冷系的主要部件1、散热器散热器又称为水箱，由上水室、散热器芯和下水室等组成。安装在发动机前的车架横梁上。其作用是将冷却水在水套中所吸收的热量散发至外界大气，使水温下降。上水箱散热器盖下水箱散热器芯出水管口进水管安装处常用散热器芯的结构型式（1）管片式由若干扁形或圆形冷却管组成。空气吹过扁形冷却管和散热片，使管内流动的水得到冷却。管片式散热器因结构刚度较好广为汽车发动机所使用。（2）管带式由若干扁平冷却管组成水管与散热器相间排列，在散热器带上常开有形似百叶窗的孔，以破坏气流在散热器表面上的附面层，提高散热能力。管带式管片式散热器盖汽车上广泛采用闭式水冷系，该水冷系的三热气盖具有空气——蒸汽阀，可自动调节冷却系内部压力，提高冷却效果。压力阀真空阀压力阀弹簧真空阀弹簧盖发动机热态正常时，两阀门关闭，将冷却系与大气隔开。因水蒸气的产生使冷却系内的压力稍高于大气压力，提高了冷却水的沸点，改善了冷却效能。当散热器内部压力达到126～137Kpa时，蒸汽阀开启而使水蒸汽从通气孔排出；当水温下降，冷却系内部的真空度低于10～20Kpa时，空气阀打开，空气从通气孔进入冷却系，以防散热器及芯管被大气压瘪。2、水泵水泵的作用对冷却水加压，使之在冷却系中循环流动。汽车上广泛使用离心式水泵。它具有结构紧凑、泵水量大及因故障而停止工作时，不妨碍水在冷却系内部自然循环等优点。离心式水泵工作原理当叶轮旋转时，水泵中的水被叶轮带动一起旋转，在离心力作用下，水被甩向叶轮边缘，然后经外壳上与叶轮成切线方向的出水管压送到发动机水套内。与此同时，叶轮中心处的压力降低，散热器中的水便经进水管被吸进叶轮中心部分。1－水泵壳体2－叶轮3－进水管4－出水管3、风扇功用：风扇通常安排在散热器后面并与水泵同轴...
