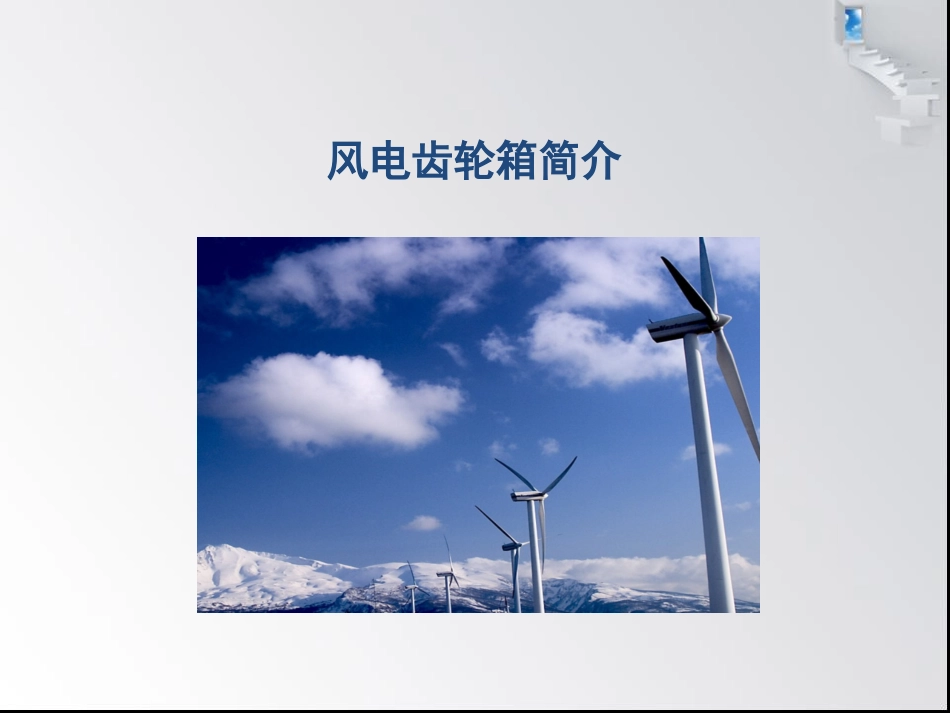

中广核桥六第二风电场中广核桥六第二风电场2017年8月25日风电齿轮箱简介25/2/173风力发电机结构图双馈式风机永磁直驱式风机25/2/17325/2/174齿轮箱结构：1、一级行星两级平行级2、两级行星一级平行级3、带主轴齿轮箱4、紧凑型齿轮箱（半直驱齿轮箱）齿轮箱与主轴联接方式：1、收缩盘联接2、法兰联接齿轮箱与电机联接方式：1、键联接2、收缩盘联接齿轮箱固定方式：1、弹性支持轴联接2、方块联接风电主齿轮箱结构25/2/17425/2/175行星轮系介绍行星轮系是只具有一个自由度的轮系，一个原动件即可确定执行件的运动。原动件通常为中心轮（风电齿轮箱中一般指太阳轮）或者系杆（风电齿轮箱中一般指行星架），即与行星轮直接接触的中心轮或系杆作为原动件带动行星齿轮，一方面行星轮绕着自身的轴线自转，另一方面行星轮又随着系杆（行星架）绕一固定轴线回转。行星轮系和差动轮系统称为周转轮系[一个周转轮系由三类构件组成：一个系杆（行星架）、一个或几个行星轮（目前主要为三个行星轮，部分载荷大的为四个行星轮，带柔性销的可具有更多的行星轮）、一个或几个与行星轮相啮合的中心轮（目前主要为两个，一个太阳轮，一个齿圈）]行星轮系中，两个中心轮有一个固定（目前常见的为齿圈固定）；差动轮系中，两个中心轮都可以动。目前国内外常见的风电齿轮箱主要为行星轮系结构，但也有部分厂家选用的为差动轮系。因此本文主要介绍的是行星轮系结构。行星轮系相对平行轴系的优点：结构紧凑、体积小、质量小、承载能力大、噪音小等；行星轮系相对平行轴系的缺点：结构复杂、加工要求高、装配要求高等。25/2/17525/2/176一级行星两级平行结构该种结构主要用于2MW以及2MW以下功率的风电齿轮箱，用一组平行级代替行星级，可靠性高，但体积与重量大25/2/17625/2/177两级行星一级平行结构该种结构主要用于2.5MW以上功率的齿轮箱，承载能力强，体积小，重量轻，直径小但横向长。部分2MW以下齿轮箱也采用了该种结构25/2/17725/2/178带主轴齿轮箱主轴安装在齿轮箱内部25/2/17825/2/179紧凑型齿轮箱通常也叫半直驱齿轮箱，半直驱是兼顾有直驱和双馈风电机的特点。与双馈机型比，半直驱的齿轮箱的传动比低；与直驱机型比，半直驱的发电机转速高。这个特点决定了半直驱一方面能够提高齿轮箱的可靠性与使用寿命，同时相对直驱发电机而言，能够兼顾对应的发电机设计，改善大功率直驱发电机设计与制造条件。25/2/17925/2/1710紧凑型齿轮箱半直驱齿轮箱的一个发展趋势，这种半直驱齿轮箱与电机设计成一体，以降低齿轮箱重量，但对于齿轮箱的设计要求提高。25/2/171025/2/1711齿轮箱与主轴联接方式收缩盘联接一般用于3MW以下机型无法满足更大功率机型的需求法兰联接可用于更大功率机型25/2/171125/2/1712齿轮箱与电机联接方式键联接收缩盘联接25/2/171225/2/1713齿轮箱固定方式弹性支撑轴联接方块联接25/2/171325/2/1714一般风电齿轮箱铭牌包含以下信息：1、型号------------齿轮箱型号；2、功率------------额定状态下齿轮箱的运行功率，非风机（发电机）功率；3、速比------------齿轮箱的输出转速与输入转速的比值；4、输入转速------额定状态下齿轮箱行星架的输入转速（叶片转速）；5、输出转速------额定状态下齿轮箱高速轴的输出转速（发电机转速）；6、重量-------------一般指齿轮箱出厂前的重量，不含润滑油，可能含收缩盘（如果发货时不含收缩盘，显示的重量则不含收缩盘）；7、润滑油型号---推荐的润滑油牌号，只有设计认可的润滑油才允许使用；同时，也是齿轮箱出厂前试验所用的润滑油牌号，更换其他允许的润滑油须经过一系列清洗；8、润滑油量------齿轮箱设计的润滑油量，能够满足齿轮箱正常运行。9、序列号----------齿轮箱唯一的编号，通过编号可以查到齿轮箱制造过程的数据；10、生产日期-----齿轮箱的制造日期齿轮箱铭牌25/2/171425/2/171525/2/1715齿轮箱铭牌25/2/1716某1.5MW齿轮箱装配图行星级中间级高速级25/2/171625/2/1717风电齿轮箱结构详细描述行星级太阳轮收缩盘行星架齿圈行星轮行星轮轴承销轴行星架电机侧轴承行星架叶片侧轴承扭力臂箱体行星架透盖喷油环喷油环25/2/171725/2/17...
