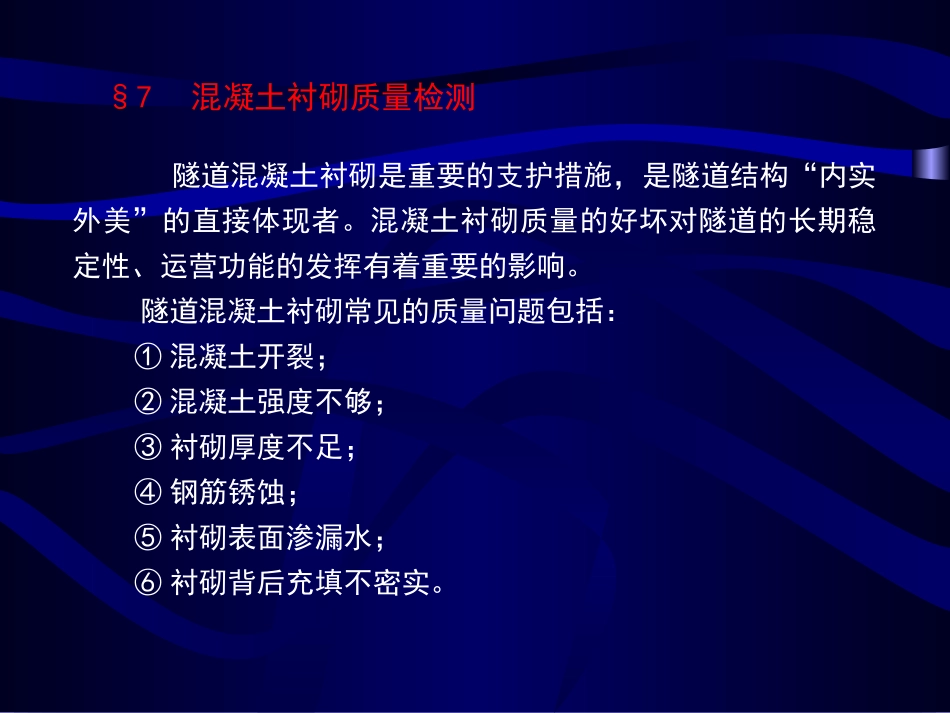

长安大学公路学院王亚琼200602隧道工程试验检测技术七长安大学2006年2月§7混凝土衬砌质量检测隧道混凝土衬砌是重要的支护措施，是隧道结构“内实外美”的直接体现者。混凝土衬砌质量的好坏对隧道的长期稳定性、运营功能的发挥有着重要的影响。隧道混凝土衬砌常见的质量问题包括：①混凝土开裂；②混凝土强度不够；③衬砌厚度不足；④钢筋锈蚀；⑤衬砌表面渗漏水；⑥衬砌背后充填不密实。1、隧道衬砌混凝土施工检查1）衬砌施工条件⑴整体式衬砌开挖轮廓的检查；⑵围岩及初期支护稳定性要求；⑶基础地基承载能力要求；2）衬砌混凝土浇筑施工检查⑴模板检查（强度、刚度、外形、尺寸、位置）⑵钢筋检查（间距、数量、位置、长度）⑶浇筑检查⑷仰拱和底板3）拆模检查（拆模检查应符合《公路隧道施工技术规范》）检查项目规定值或允许偏差检查方法与频率主筋间距±10尺量：5点/20m两层钢筋间间距±5尺量：5点/20m箍筋间距±20尺量：5处/20m绑扎搭接长度受拉Ⅰ级钢30d尺量：3个接头/20mⅡ级钢35d受压Ⅰ级钢20dⅡ级钢20d钢筋加工钢筋长度（mm）－10，＋5尺量：2根/20m衬砌钢筋实测项目位置项目标准仰拱、边墙及拱下部从出口到灌注面的落下高度1.5m以下灌注1层的高度40－50cm左右流动距离不流动拱顶部灌注方式向上灌注流动距离10cm左右混凝土灌注方法及标准2、混凝土强度检测1）回弹法检测混凝土强度⑴回弹法原理由于混凝土的抗压强度与其表面硬度存在某种关系，而回弹的弹击锤被一定的弹力打击在混凝土表面上，其回弹高度与混凝土的表面硬度成一定的比例关系。根据表面硬度则可推求混凝土的抗压强度。⑵测试仪器：回弹仪。⑶测试方法：①检测时，回弹仪轴线始终垂直于测区所在面②测区范围0.2×0.2m2，测点均匀布置；③每测区测取16个回弹值，每个读数精确到1；④回弹值的求取，16个值中，剔除3个最大值，3个最小值，求其平均值；⑤在有代表性测区进行碳化深度测定，一般不少于30％的测区；⑥碳化深度试验所用的溶液为1％的酚酞酒精溶液。⑦对回弹值影响最大的因素是碳化和龄期⑧回弹仪的率定值为80±22）超声波法检测混凝土强度⑴原理：是根据混凝土的抗压强度Rc与纵波的传播速度Ve之间存在着某种函数关系，然后在标准状况下（即各种影响系数C=1的情况下）制备标准混凝土试块，并以测得每个试块的平均传播速度V与破损强度R，拟合出曲线方程Rc=aebv,最后根据波速来测算强度值。⑵测试仪器：声波仪。⑶测试方法：超声波探测按探头安放的位置不同可分为：对测法、斜测法、平测法⑷强度影响因素：①横向尺寸效应；②温度和湿度；③钢筋④骨料；⑤水灰比；⑥龄期；⑦缺陷和损伤。3）钻芯法检测混凝土强度钻芯法是利用钻机和人造金刚石空心薄壁钻头，从结构混凝土中钻取芯样以检测混凝土强度和混凝土内部缺陷的方法。钻芯取样时固定钻芯机的方法有：①配重法②真空吸附法③顶杆支撑法④膨胀锚栓法；隧道混凝土取芯一般采用膨胀锚栓法钻芯取样时，一般要求芯样直径为粗集料直径的3倍；取芯数量同一批构件不得少于3个；3、隧道衬砌厚度检测⑴冲击－回波法；⑵激光断面仪法；⑶地质雷达法；⑷直接量测法；（凿孔）4、混凝土缺陷检测1）外部缺陷，外部缺陷主要包括：裂缝、蜂窝、麻面、平整度、几何尺寸。检测仪器：（刻度放大镜、塞尺、直尺、数码相机）2）内部缺陷，裂缝的深度、背部回填密实度、空洞。检测方法：地质雷达、超声波、冲击－回波法、红外成像。
