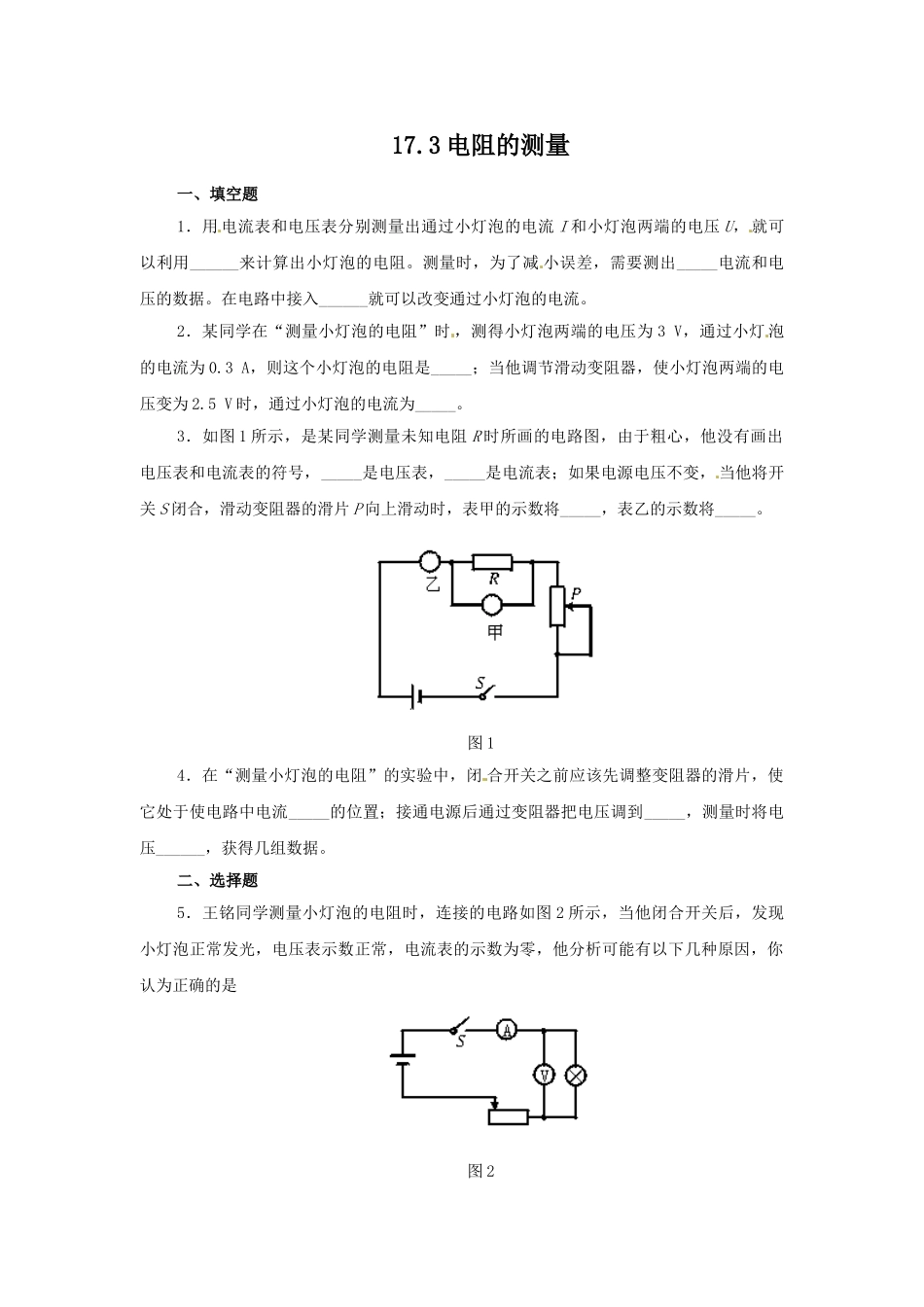

3电阻的测量一、填空题1．用电流表和电压表分别测量出通过小灯泡的电流I和小灯泡两端的电压U，就可以利用______来计算出小灯泡的电阻
测量时，为了减小误差，需要测出_____电流和电压的数据
在电路中接入______就可以改变通过小灯泡的电流
2．某同学在“测量小灯泡的电阻”时，测得小灯泡两端的电压为3V，通过小灯泡的电流为0
3A，则这个小灯泡的电阻是_____；当他调节滑动变阻器，使小灯泡两端的电压变为2
5V时，通过小灯泡的电流为_____
3．如图1所示，是某同学测量未知电阻R时所画的电路图，由于粗心，他没有画出电压表和电流表的符号，_____是电压表，_____是电流表；如果电源电压不变，当他将开关S闭合，滑动变阻器的滑片P向上滑动时，表甲的示数将_____，表乙的示数将_____
图14．在“测量小灯泡的电阻”的实验中，闭合开关之前应该先调整变阻器的滑片，使它处于使电路中电流_____的位置；接通电源后通过变阻器把电压调到_____，测量时将电压______，获得几组数据
二、选择题5．王铭同学测量小灯泡的电阻时，连接的电路如图2所示，当他闭合开关后，发现小灯泡正常发光，电压表示数正常，电流表的示数为零，他分析可能有以下几种原因，你认为正确的是图2A

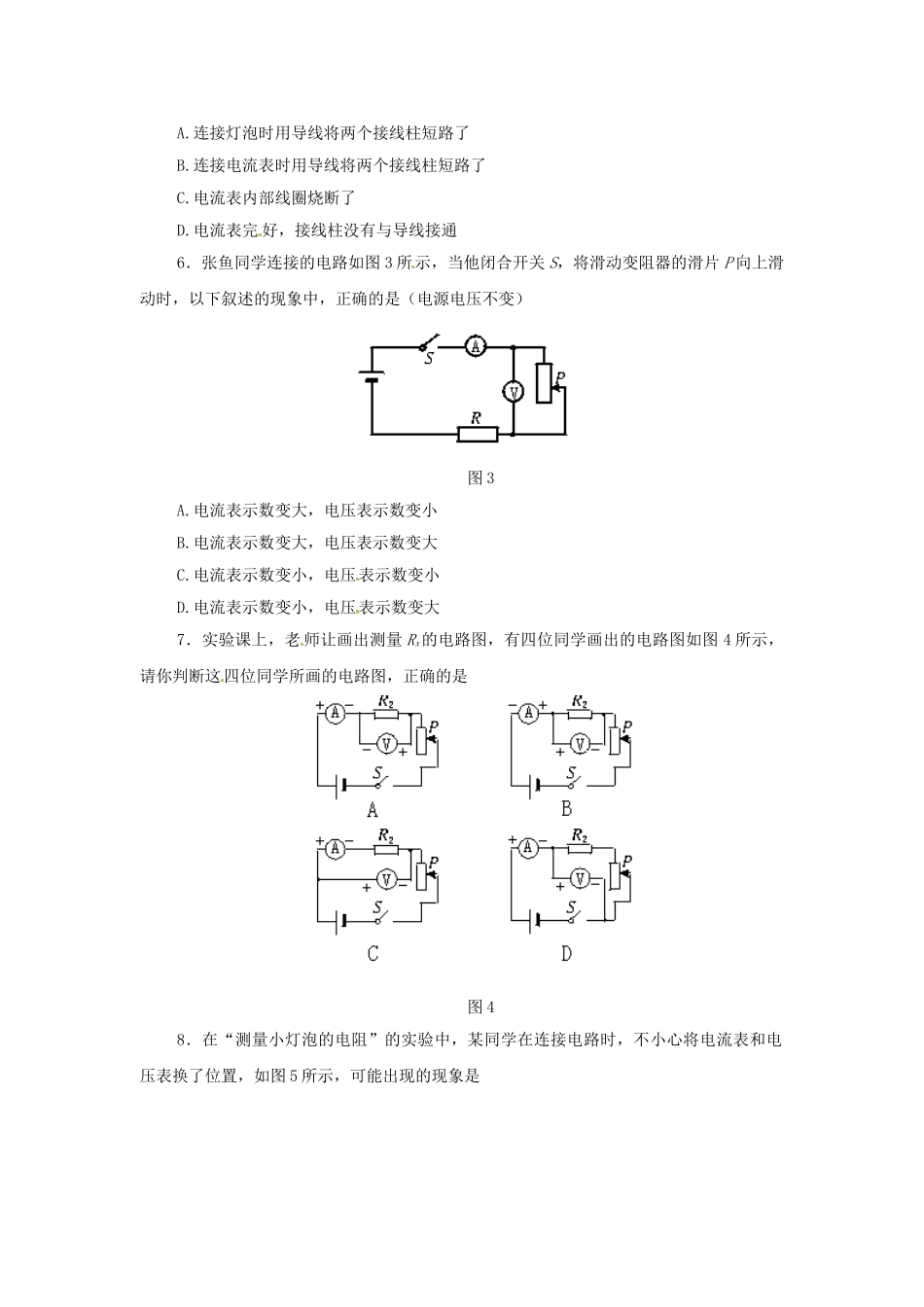

连接灯泡时用导线将两个接线柱短路了B
连接电流表时用导线将两个接线柱短路了C
电流表内部线圈烧断了D
电流表完好，接线柱没有与导线接通6．张鱼同学连接的电路如图3所示，当他闭合开关S，将滑动变阻器的滑片P向上滑动时，以下叙述的现象中，正确的是（电源电压不变）新$课$标$第$一$网新*课*标*第*一*网]图3A
电流表示数变大，电压表示数变小B
电流表示数变大，电压表示数变大C
电流表示数变小，电压表示数变小D

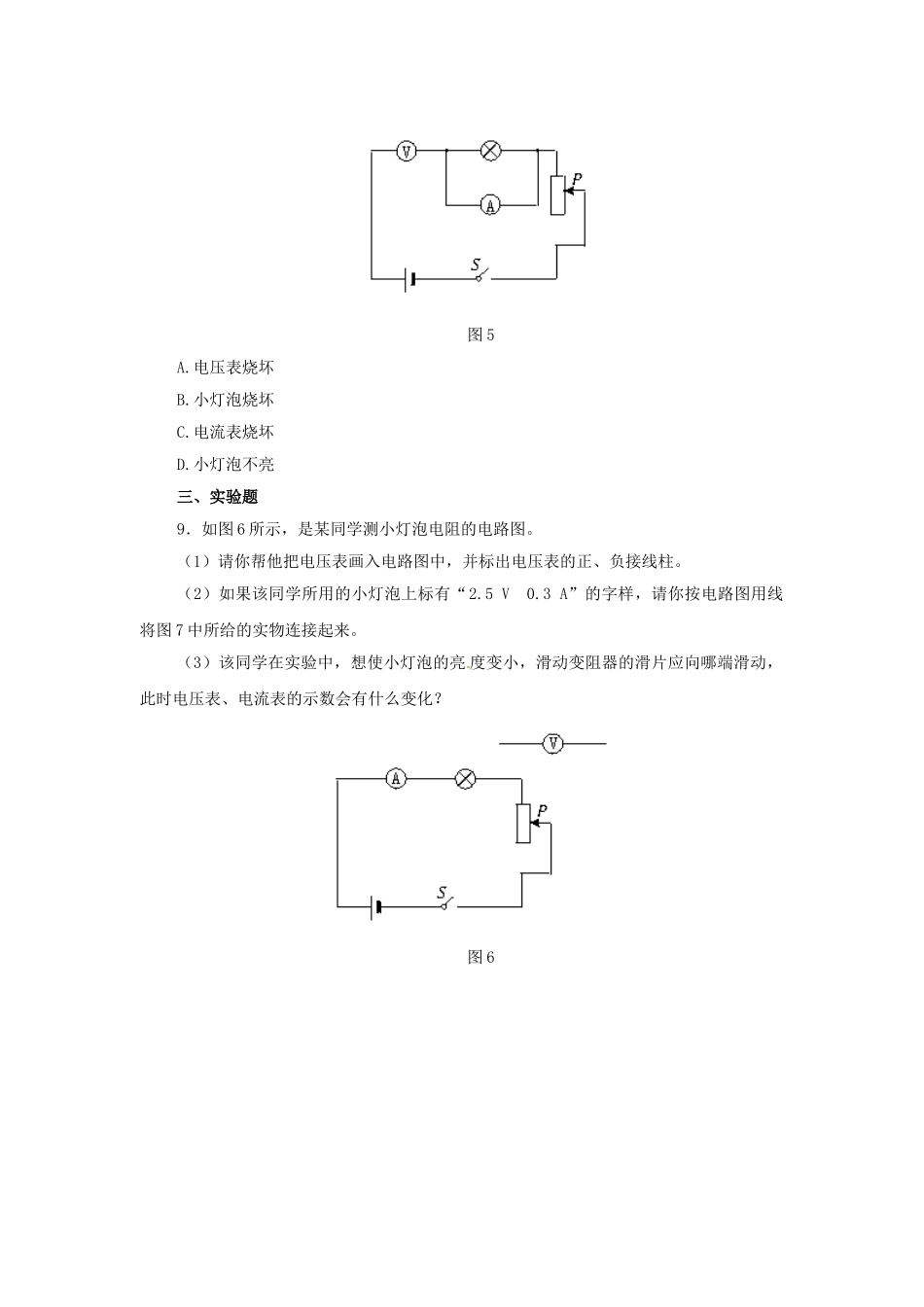

电流表示数变小，电压表示数变大7．实验课上，老师让画出测量Rx的电路图，有四位同学画出的电路图如图
