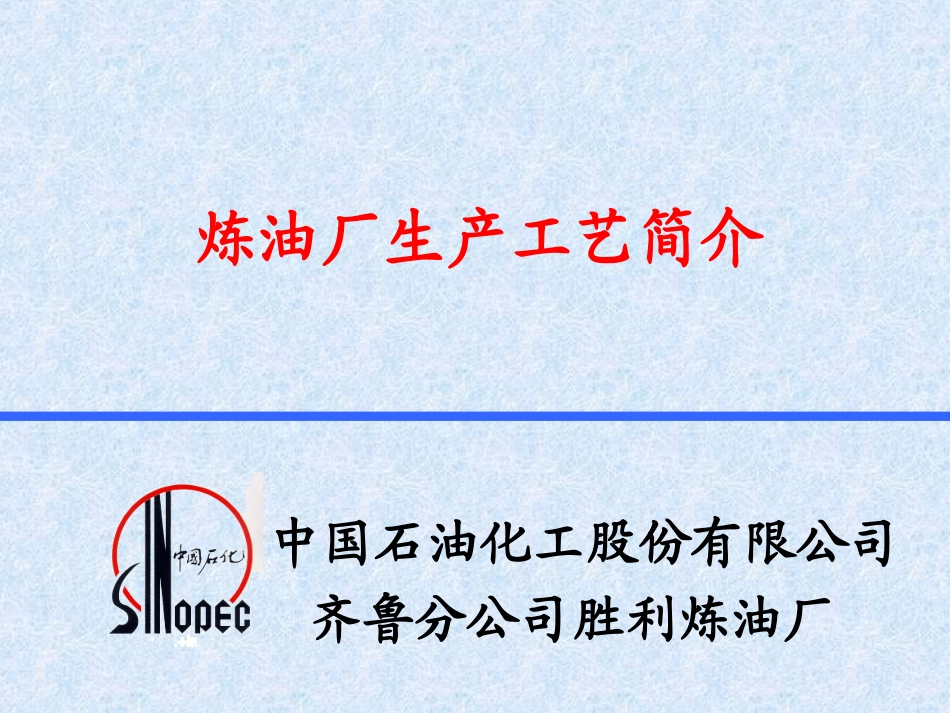

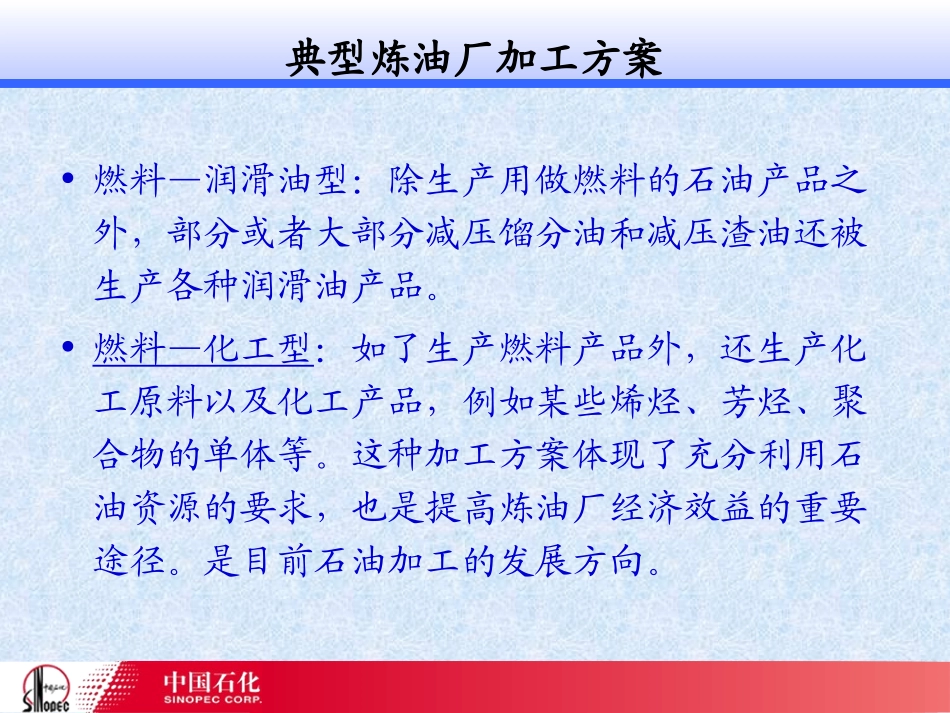

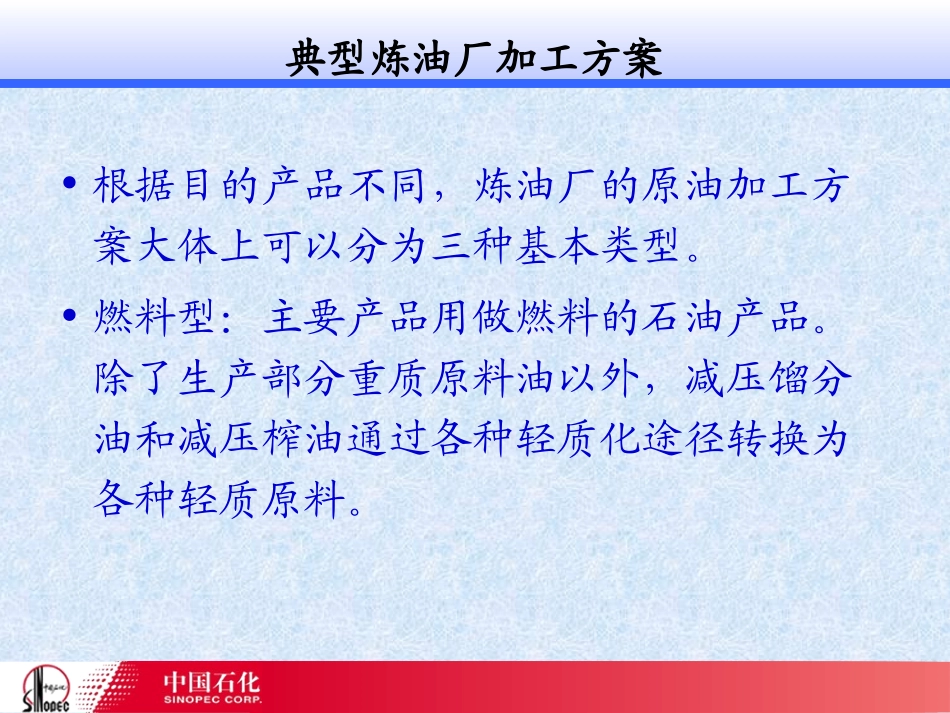

炼油厂生产工艺简介中国石油化工股份有限公司齐鲁分公司胜利炼油厂典型炼油厂加工方案•根据目的产品不同，炼油厂的原油加工方案大体上可以分为三种基本类型。•燃料型：主要产品用做燃料的石油产品。除了生产部分重质原料油以外，减压馏分油和减压榨油通过各种轻质化途径转换为各种轻质原料。典型炼油厂加工方案•燃料—润滑油型：除生产用做燃料的石油产品之外，部分或者大部分减压馏分油和减压渣油还被生产各种润滑油产品。•燃料—化工型：如了生产燃料产品外，还生产化工原料以及化工产品，例如某些烯烃、芳烃、聚合物的单体等。这种加工方案体现了充分利用石油资源的要求，也是提高炼油厂经济效益的重要途径。是目前石油加工的发展方向。典型炼油厂加工方案³£¼õѹÕôÁó´ß»¯ÖØÕû¼ÓÇâÁÑ»¯´ß»¯ÁÑ»¯ÖØÓͼÓÇâÑÓ³Ù½¹»¯¼ÓÇ⾫ÖƲñÓ;«ÖÆÆûÓÍʯÄÔÓÍ常减压装置简介•常减压装置将原油用蒸馏的方法分割成不同沸点范围的组份，以适应产品或下游工艺装置对原料的要求。蒸馏分为三种类型：闪蒸、简单蒸馏和精馏，由于平衡闪蒸和简单蒸馏都不能有效地分离混合物，因此工业上常采用精馏的过程来实现。原油精馏过程的实质是由于气液两相间存在着温度差和浓度差，在塔盘上进行逆向接触时由于传质和传热使轻组分逐渐走向塔顶，重组分逐渐走向塔底，从而在不同的塔盘位置上得到相应的产品的过程。常减压装置简介常减压装置简介•原油自原油罐区用泵送入装置，经换热器换热到120～140℃。后先后进入三级电脱盐罐（D-1/1、2、3）进行脱水和脱盐。原油在进入三级电脱盐前，先注水和破乳剂以增强脱盐效果。原油经过三级脱盐后分三路进入换热网络进行换热，脱后原油被换热到约200℃后，再混合后进入初馏塔，从初馏塔分离出大部分石脑油组分。常减压装置简介•在初馏塔中，部分轻质油汽化，从初馏塔顶经初顶空冷冷却进入初顶回流罐，部分打回流，部分与常顶石脑油汇合送入吸收稳定塔，初顶不凝气与常顶不凝气混合送往压缩机。未闪蒸汽化的闪底油由闪底泵抽出后进入换热网络进行换热，换热到290～300℃以上，然后再进入常压炉，在常压炉中被加热到350～360℃后进入常压塔中进行分馏。常减压装置简介•常压塔中，塔顶油气经与常顶空冷冷却、冷凝到40℃进入常顶回流罐，部分打回流，部分与初顶来的石脑油混合送往吸收稳定塔。常顶不凝气与初顶不凝气混合后送至气体压缩机压缩到0.5MPa，再送到气体脱硫装置。稳定塔顶液化气送到脱硫塔进行脱硫，稳定塔底石脑油作为乙烯装置裂解料。常减压装置简介•常压塔开设三个侧线，常一线从常压塔第34层塔盘流入常一线汽提塔，再用泵抽出经过换热到40℃后送到乙烯装置作为裂解料。常二线从常压塔第22层塔盘抽出，流入常二线汽提塔，经泵抽出后换热到60℃后，送到柴油加氢装置。常三线从常压塔第12层塔盘抽出流入常三线汽提塔，用泵抽出经换热到60℃后送出装置。常减压装置简介•常底重油由常底泵抽出，经减压炉加热到360～385℃后进入减压塔。减压塔塔顶采用三级抽真空，减顶油气经冷凝、冷却、油水分离后污油送出装置，污水进含硫污水处理系统。减压塔设四个侧线，减一线从减一线集油箱抽出一部分经换热后和冷却后作减顶回流，另一路经换热冷却到60℃送出装置。常减压装置简介•减二线由泵从减压塔减二线集油箱抽出，经换热后分两路，一路返回减压塔三段填料上方作为回流，另一路经换热冷却后出装置；减三线从减压塔减三线集油箱抽出先分两路，一路返回五段填料上方作为重洗涤油，另一路再分两路，一路经换热后返回作为四段填料的回流，另一路经换热冷却送出装置；减四线由泵从四线集油箱抽出，换热后直接出装置；减底渣油从减压塔底抽出，经换热冷却后送出装置。常减压装置简介-常减压产品产品名称用途规格液化气制氢原料或乙烯裂解料C5≯3.33%或≯12％常顶石脑油乙烯裂解料干点≯230℃常一线乙烯裂解料干点≯230℃常二线轻柴油干点≯360℃、闪点≮60℃常三线重柴油350℃馏出量≮72%减一线柴油减二线加氢裂化料或催化料干点≯520℃减三线催化原料减四线重油加氢原料渣油重油加氢原料或...
