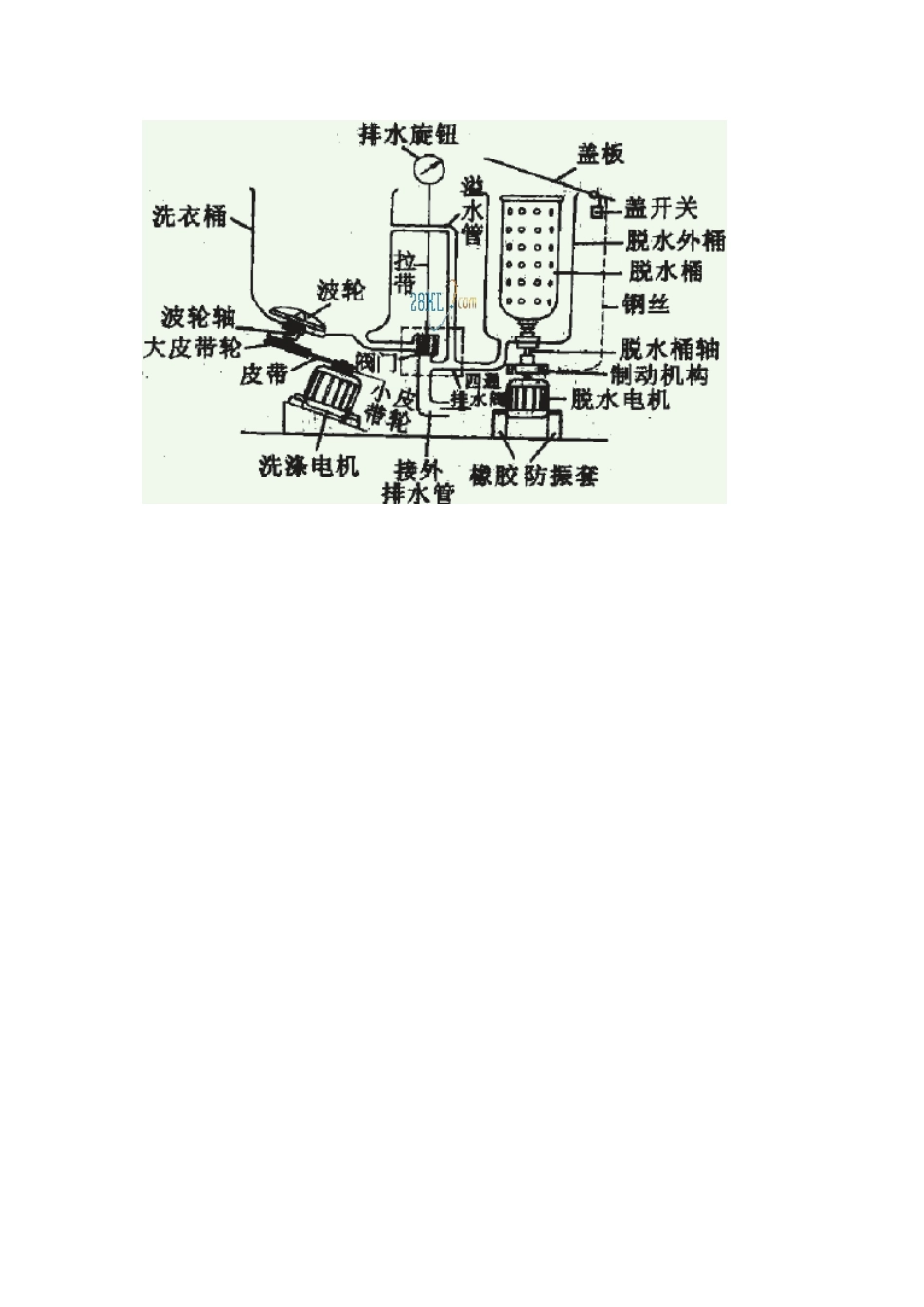

双桶洗衣机结构原理和机械传动系统故障来源：本站整理作者：佚名2013-01-2518:25:13双桶洗衣机结构原理洗涤电动机减速原理：1.一级皮带减速。2.二级皮带轮或齿轮减速器减速。3.皮带和行星齿轮减速器减速。旧式的波轮轴结构脱水桶轴结构刹车原理新式的皮带和行星齿轮减速器减速机械传动系统主要指洗涤传动部分和脱水传动部分。排水阀原理1．洗涤传动部分洗涤传动部分包括波轮、洗涤电动机、皮带轮、皮带和洗涤桶。波轮经常产生的故障原因较常见的主要有以下5个方面。(1)波轮安装不正，使之与洗涤桶波轮槽之间的间隙不均匀（波轮与波轮槽之间的间隙为0.5-2mm)，运转时波轮与洗涤桶槽的边缘发生相擦，产生异常噪声。这种情况往往是发生在波轮拆卸后重新安装时。(2)洗衣服时，衣袋里的硬币、钥匙、小孩衣袋里的石子或脱落的钮扣等卡在波轮与槽的缝隙内，轻者产生响声，重者把波轮卡紧，不能转动，电动机成堵转状态，若不及时停机，有可能烧毁电动机。(3)波轮与转轴的紧固螺钉未拧紧而产生松动，洗涤时波轮会发生摆动，不仅引起异常声响，而且波轮的转速减低，影响洗净度，同时容易磨损波轮轴孔。(4)波轮轴孔磨损后，使波轮与转轴之间产生打滑，洗涤时会产生丢转甚至不能运转，从而减低了洗净度或不能正常使用。(5)波轮背部的叶片损坏，抽吸作用减弱，使循环水流减少，甚至不能产生循环水流，从而失去了毛絮过滤器的作用。洗涤电动机及传动部分产生的故障原因较常见的主要有以下4个方面。(1)电动机减震垫损坏、电动机安装不正或电动机安装螺钉松动，电动机运转时会使整个洗衣机产生振动并发出机械振动噪声。打开洗衣机的后盖板，运转时可看到电动机振动很明显。这时应重新安装电动机和紧固安装螺钉。电动机一般均安装有减震垫装置。减震垫安装在调整套上，可通过调整套左右移动，来调整电动机的倾斜度。拆卸三个减震垫时要记好各自的位置，以免装配时错位而调整不平。损坏的减震垫要同时进行更换。(2)电动机皮带轮与电动机轴紧固螺钉松动，大皮带轮与波轮轴的紧固螺钉松动，造成电动机运转而皮带轮和波轮轴不运转，或者波轮转速下降，振动加剧，同时机械噪声增大。只要拧紧紧固螺钉即可排除故障。(3)电动机皮带轮和波轮轴大皮带轮安装不在同一平面内，运转时使皮带摆动增大，甚至会使皮带滑出皮带轮槽而停止洗涤。而且皮带的磨损厉害，严重时还会拉断皮带。(4)经长期使用后，皮带由于磨损和老化，会使皮带伸长，运转时产生打滑丢转现象，使皮带轮转速降低，洗净率降低。当洗涤量大时，打滑现象更明显。这时可以卸开后盖板，拧松电动机安装螺钉，将电动机稍向外侧移动，增大电动机和波轮轴之间的距离，使皮带拉紧（皮带调整松紧应适度）。如果皮带磨损严重，调整电动机不能解决问题时，应更换（同型号）皮带。2．脱水传动部分脱水传动部分产生的故障在洗衣机的故障中占的比例较大，这与该系统的结构和运动剧烈有关系。较常出现的故障主要有以下两种。(1)刹车失灵刹车失灵是指在规定的时间内不能控制脱水桶停转或开机后不能立即启动脱水。这是由于刹车机构出现毛病引起的，常见原因主要有以下4个方面。①刹车块磨损，使刹车块与刹车鼓之间的距离增大，当打开脱水桶外盖后，刹车块不能停转。这时应将刹车拉杆挂钩调到刹车挂板的下一个孔眼，使刹车块靠近刹车鼓。②刹车弹簧弹性不足，刹车块与刹车鼓之间压不紧，或者刹车块与刹车鼓的圆弧面不平行，刹车块与刹车鼓不是面接触，使刹车不紧，从而延长了刹车时间，不能在规定的10秒钟内停转。应从刹车机构上取下刹车弹簧，更换新弹簧。③刹车块与刹车鼓的距离过近，始终处于抱闸状态，合上脱水桶外盖，拧动脱水定时器，刹车块仍抱紧刹车鼓，使脱水电机不能运转。电动机成堵转状态，只发出“嗡嗡”声。这种情况是很危险的，时间一长，脱水电动机会被烧毁。遇到这种情况，应立即停机，同时调整刹车块的位置，只要把刹车拉杆挂钩调到刹车挂板上面的一个孔眼即可。④联轴器和刹车鼓的紧固螺钉松动，或刹车鼓与电动机轴的紧固螺钉松动，开机后只是电动机旋转，而脱水桶不运转。应调整紧固螺钉。(2)脱水时振动剧烈且噪声大导致脱水时振动大的原因主要...
