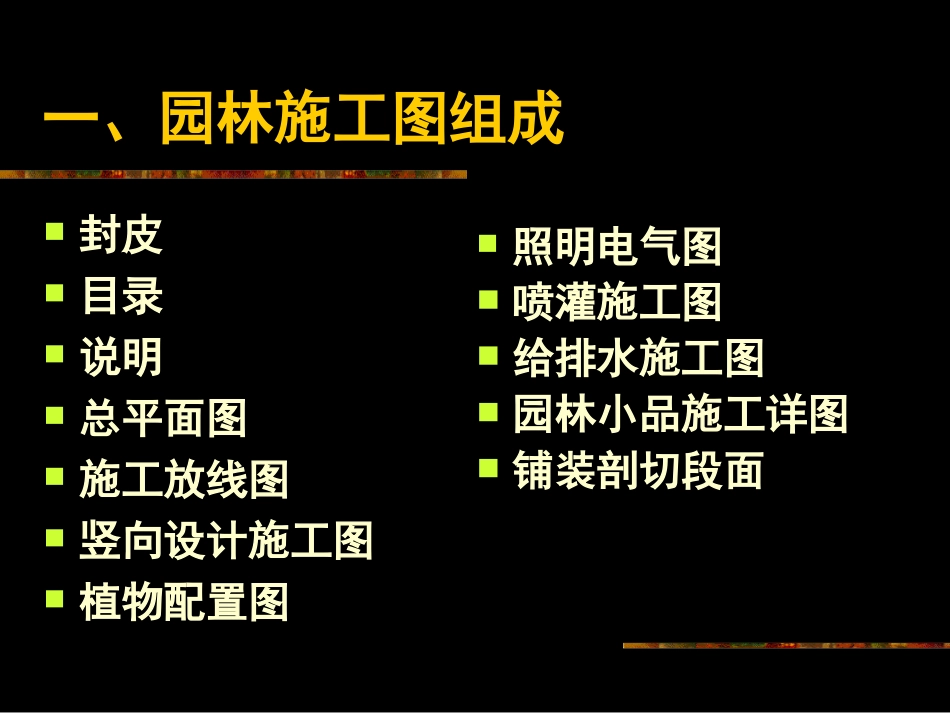

园林施工图绘制及读图第一节概述一、园林施工图组成封皮目录说明总平面图施工放线图竖向设计施工图植物配置图照明电气图喷灌施工图给排水施工图园林小品施工详图铺装剖切段面二、园林施工图所涉及到的问题图框、图例、字体、标注式样等要求统一图线顺序、编号（标题栏）同一类型有相同的图别，按照顺序进行顺次编号，如：园林施工放线图，环施；园林植物配置图，绿施；给排水施工图，水施等等编排顺序——依据内容，总体-分布-详图，或者按照分区来排序尺寸标注方法索引桥梁施工参见桥梁施工详图A0.00B100.00A0.00B150.00驳岸处理02驳岸处理02木质平台参见木质平台施工详图水体施工放线图1:200驳岸处理01跌水处理盘锦市昆仑宾馆庭院规划设计中心广场施工放线图环施SG-031:2002003.11日本绣线菊(7)W=0.6H=0.6黄杨球(7)W=0.8H=0.6胶东卫矛(33.9m)H=0.6W=0.5日本绣线菊(7)W=0.6H=0.6黄杨球(7)W=0.8H=0.6胶东卫矛(33.9m)H=0.6W=0.5黑色抛光大理石500*500*30不规则抛光花岗岩板冰裂纹图案黑色抛光大理石500*500*30黑色抛光大理石500*500*30芝麻黑花岗岩板500*500*30黑色抛光大理石500*500*30黑色抛光大理石500*500*30芝麻白花岗岩板600*300*30黄金锈色花岗岩板600*600*30黄金锈色花岗岩板600*600*30黄金锈色花岗岩板600*600*30混凝土铺装花钵芝麻灰花岗岩板600*300*30黄金锈色花岗岩板600*600*30国槐(9)D=8cm草坪草坪草坪草坪草坪草坪草坪草坪草坪草坪草坪草坪国槐(7)D=8cm京桃(5)D=5cm落叶松(3)H=4.0-4.5m芝麻黑花岗岩条石镶边(500*100*150)蘑菇石镶边芝麻黑花岗岩板500*500*30芝麻黑花岗岩板500*500*30草坪芝麻黑花岗岩板500*500*30芝麻黑花岗岩板500*500*30芝麻白花岗岩板600*300*30黑色抛光大理石500*500*30黑色抛光大理石500*500*30黑色抛光大理石500*500*30黑色抛光大理石500*500*30黄金锈色花岗岩板600*600*30芝麻黑花岗岩板500*500*30项目负责人审定人专业负责人校对人设计者制图人工程名称项目设计号图别图号比例日期飞翔设计工作室Fly地址联系电话黄金锈色花岗岩板600*600*30说明：1.本图为中央广场施工放线图2.图中尺寸标注单位为毫米(mm),标高或坐标标注单位为米(m)3.铺装具体施工方法参见铺装节点详图SY-074.本图中的铺装材料未作特殊说明，均作烧毛处理5.中央大型喷泉由专业人员设计制作，本图仅给出规格三、施工图的设计深度应满足以下要求：1.能够根据施工图编制施工图预算。2.能够根据施工图安排材料、设备订货及非标准材料的加工。3.能够根据施工图进行施工和安装。4.能够根据施工图进行工程验收。第二节园林施工图绘制的具体要求文字部分：封皮，目录，总说明，材料表等。施工放线：施工总平面图，各分区施工放线图，局部放线详图等。土方工程：竖向施工图，土方调配图。建筑工程：建筑设计说明，建筑构造作法一览表，建筑平面图、立面图、剖面图，建筑施工详图等。结构工程：结构设计说明，基础图、基础详图，梁、柱详图，结构构件详图等。电气工程：电气设计说明，主要设备材料表，电气施工平面图、施工详图、系统图、控制线路图等。大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。给排水工程：给排水设计说明，给排水系统总平面图、详图，给水、消防、排水、雨水系统图，喷灌系统施工图。园林绿化工程：植物种植设计说明，植物材料表，种植施工图，局部施工放线图，剖面图等。如果采用乔、灌、草多层组合，分层种植设计较为复杂，应该绘制分层种植施工图。一、封皮内容：工程名称建设单位施工单位时间工程项目编号二、目录文字或图纸的名称、图别、图号、图幅、基本内容、张数图纸编号以专业为单位，各专业各自编排各专业的图号；对于大、中型项目，应按照以下专业进行图纸编号：园林、建筑、结构、给排水、电气、材料附图等；对于小型项目，可以按照以下专业进行图纸编号：园林、建筑及结构、给排水、电气等。每一专业图纸应该对图号加以统一标示，以方便查找，如：建筑结构施工可以缩写为“建施（JS）”，给排水施工可以缩写为“水施（SS）”，种植施工图...
