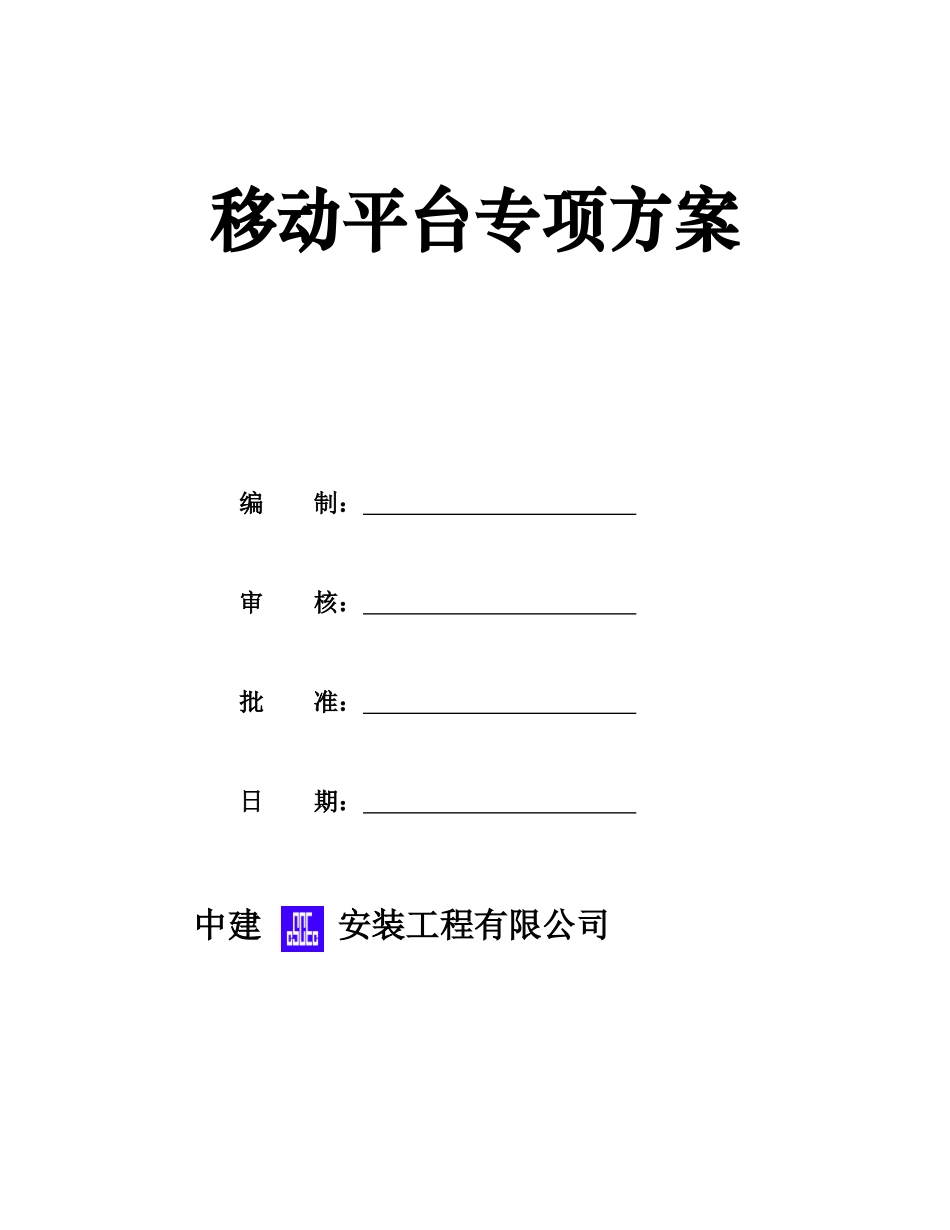

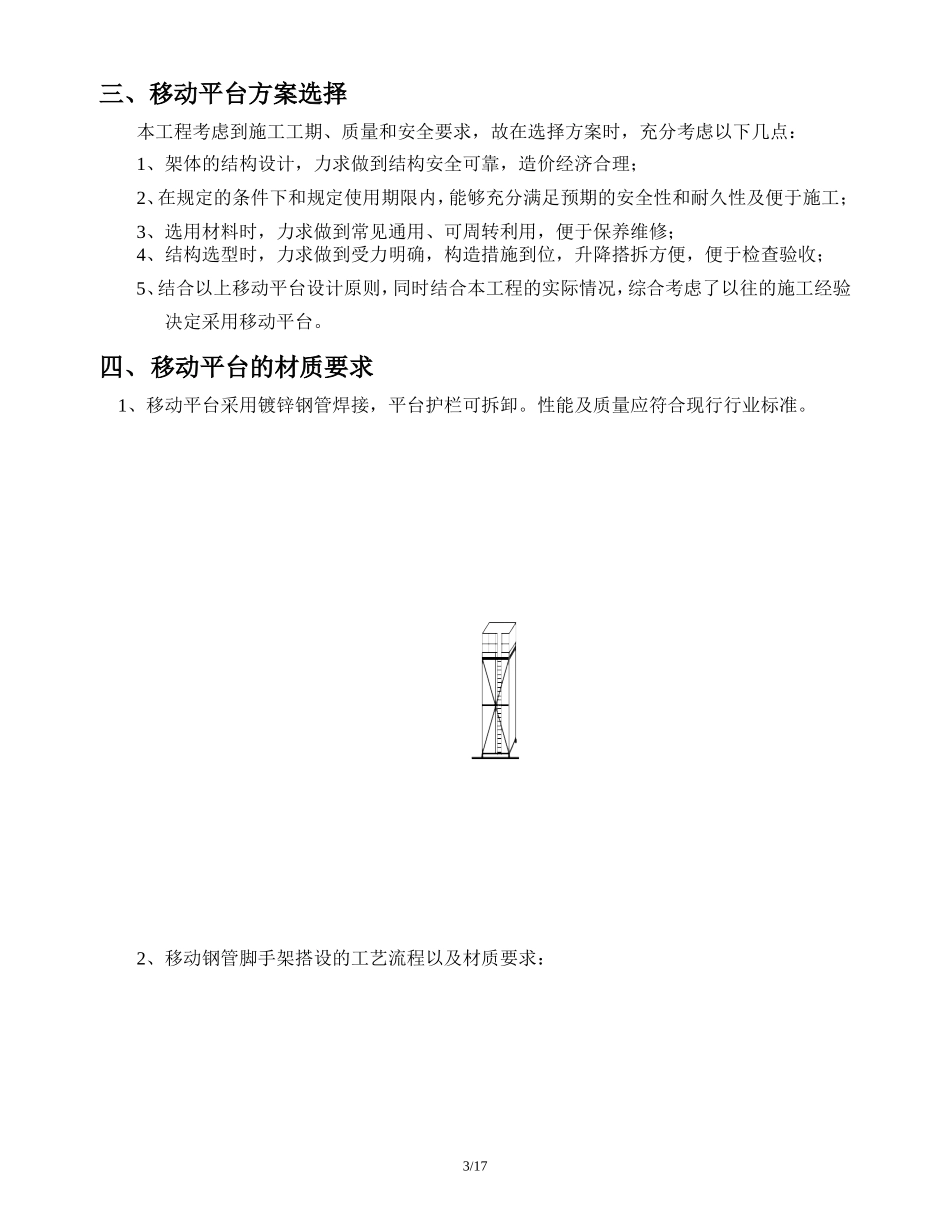

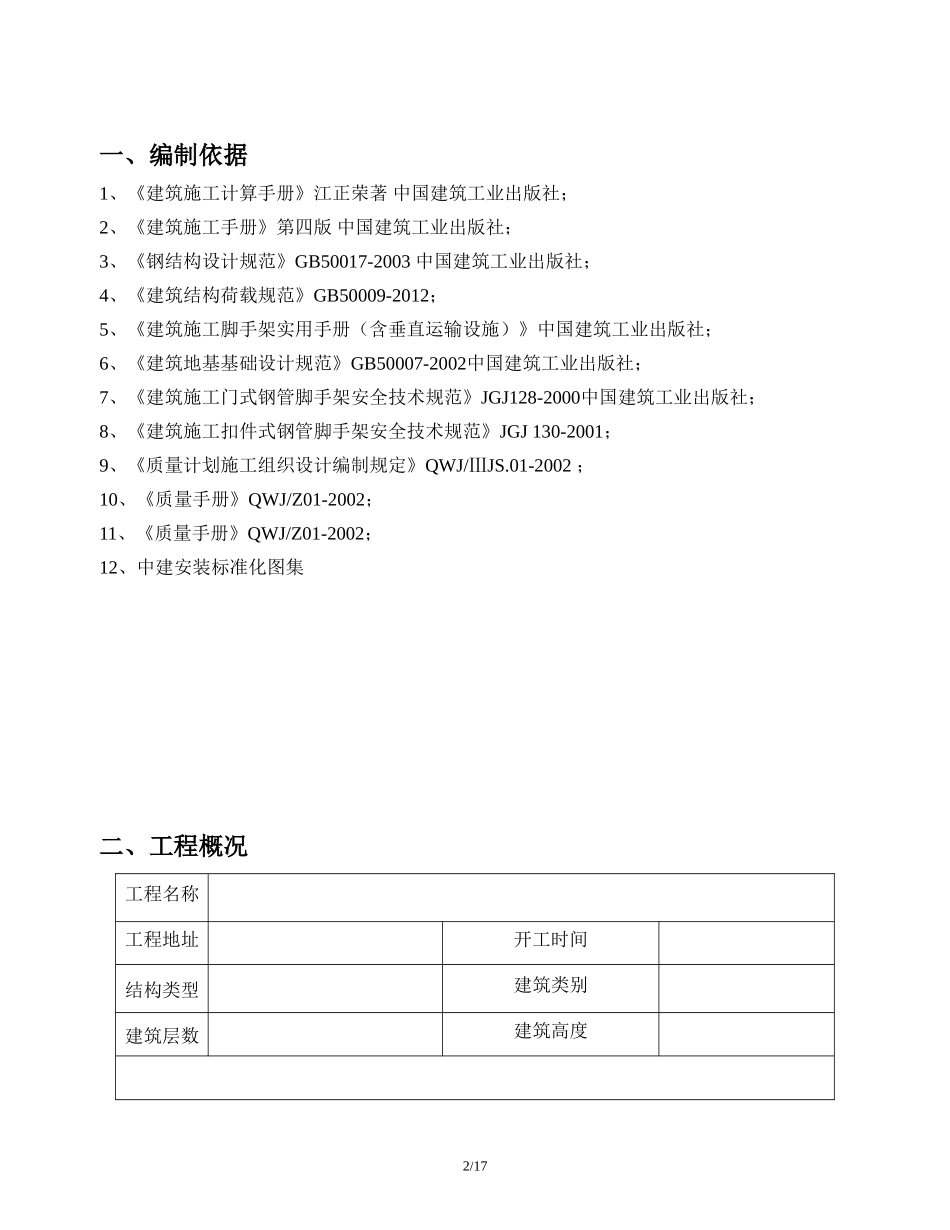

移动平台专项方案编制：审核：批准：日期：中建安装工程有限公司一、编制依据1、《建筑施工计算手册》江正荣著中国建筑工业出版社；2、《建筑施工手册》第四版中国建筑工业出版社；3、《钢结构设计规范》GB50017-2003中国建筑工业出版社；4、《建筑结构荷载规范》GB50009-2012；5、《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社；6、《建筑地基基础设计规范》GB50007-2002中国建筑工业出版社；7、《建筑施工门式钢管脚手架安全技术规范》JGJ128-2000中国建筑工业出版社；8、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；9、《质量计划施工组织设计编制规定》QWJ/ⅢJS.01-2002；10、《质量手册》QWJ/Z01-2002；11、《质量手册》QWJ/Z01-2002；12、中建安装标准化图集二、工程概况2/17工程名称工程地址开工时间结构类型建筑类别建筑层数建筑高度三、移动平台方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，充分考虑以下几点：1、架体的结构设计，力求做到结构安全可靠，造价经济合理；2、在规定的条件下和规定使用期限内，能够充分满足预期的安全性和耐久性及便于施工；3、选用材料时，力求做到常见通用、可周转利用，便于保养维修；4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、结合以上移动平台设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验决定采用移动平台。四、移动平台的材质要求1、移动平台采用镀锌钢管焊接，平台护栏可拆卸。性能及质量应符合现行行业标准。2、移动钢管脚手架搭设的工艺流程以及材质要求：3/174/175/176/17脚手架钢管类型Ф48×3每米钢管自重g1k(kN/m)0.033脚手板类型木脚手板脚手板自重标准值g2k(kN/m2)0.35栏杆、挡脚板类型栏杆、木脚手板挡板挡脚板自重标准值g3k(kN/m)0.17密目式安全立网自重标准值g4k(kN/m)0.1每米立杆承受结构自重标准值gk(kN/m)0.1621材料堆放荷载q1k(kN/m2)1施工均布荷载q2k(kN/m2)2平台上的集中力F1(kN)2立杆轴心集中力F2(kN)07/17（1）3.5m\4.7m平台的材料规格要求：A=Ф48镀锌钢管B=Ф48镀锌钢管C=Ф34镀锌钢管D=Ф27镀锌钢管E=Ф34镀锌钢管（2）平台板为30mm厚的木板。（3）平台护栏采用抽插式可拆卸。（4）水平拉接杆应设于架立杆内侧，剪刀撑应设于架立杆外侧并牢固焊接。（5）架下部采用架外斜支撑对门架整体起扶持稳固作用。（6）剪刀撑在脚手架外侧每边均要设置，剪刀撑按照脚手架外围宽度设置；（7）作业层防护栏杆高度不应低于1.05m，挡脚板高度不应小于150mm。六、移动平台计算1、板底支撑（纵向）钢管验算钢管类型Ф48×3钢管截面抵抗矩W(cm3)4.49钢管截面惯性矩I(cm4)10.78钢管弹性模量E(N/mm2)2.06×105钢管抗压强度设计值[f](N/mm2)205纵向钢管验算方式简支梁G1k=g1k=0.033kN/mG2k=g2k×lb/(n+1)=0.35×0.9/(2+1)=0.105kN/mQ1k=q1k×lb/(n+1)=1×0.9/(2+1)=0.3kN/mQ2k=q2k×lb/(n+1)=2×0.9/(2+1)=0.6kN/m（1）强度验算板底支撑钢管按照均布荷载下简支梁计算移动脚手架平台上的无集中力q=1.2×(G1k+G2k)+1.4×(Q1k+Q2k)=1.2×(0.033+0.105)+1.4×(0.3+0.6)=1.426板底支撑钢管计算简图8/17Mmax=ql2/8=1.426×12/8=0.178kN·mRmax=ql/2=1.426×1/2=0.713kNσ=Mmax/W=0.178×106/(4.49×103)=39.644N/mm2≤[f]=205N/mm2满足要求！移动脚手架平台上增加集中力最不利计算q=1.2×(G1k+G2k)+1.4×(Q1k+Q2k)=1.2×(0.033+0.105)+1.4×(0.3+0.6)=1.426q2=1.4×F1=1.4×2=2.8kN板底支撑钢管计算简图弯矩图Mmax=0.879kN·m9/17剪力图Rmaxf=2.115kNσ=Mmax/W=0.879×106/(4.49×103)=195.768N/mm2≤[f]=205N/mm2满足要求！（2）挠度验算移动脚手架平台上无集中力q'=G1k+G2k+Q1k+Q2k=0.033+0.105+0.3+0.6=1.038kN/mR'max=q'l/2=1.038×1/2=0.519kNν=5q'l4/384EI=5×1.038×(1×103)4/(384×2.06×105×10.78×104)=0.609mm≤min(1000/150,10)=6.667mm满足要求！移动脚手架平台上增加集中力最不利计算q'=G1k+G2k+Q1k+Q2k=0.033+0.105+0.3+0.6=1.038kN/mq2'=F1=2kN板底支撑钢管计算简图10/17剪力图R'maxf=1.52kN变形图ν=2.48...
