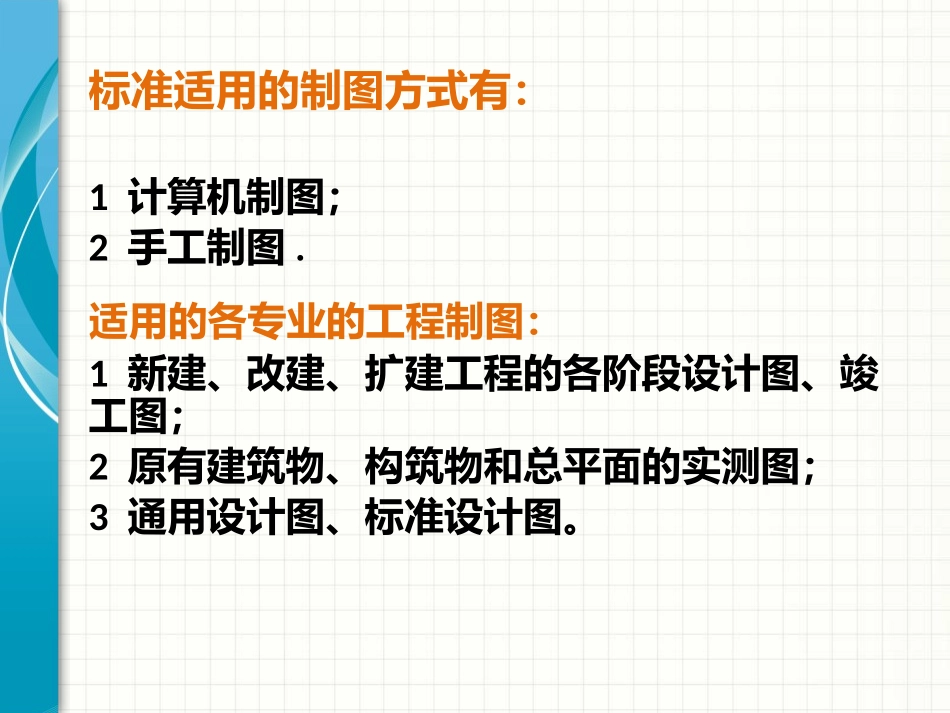

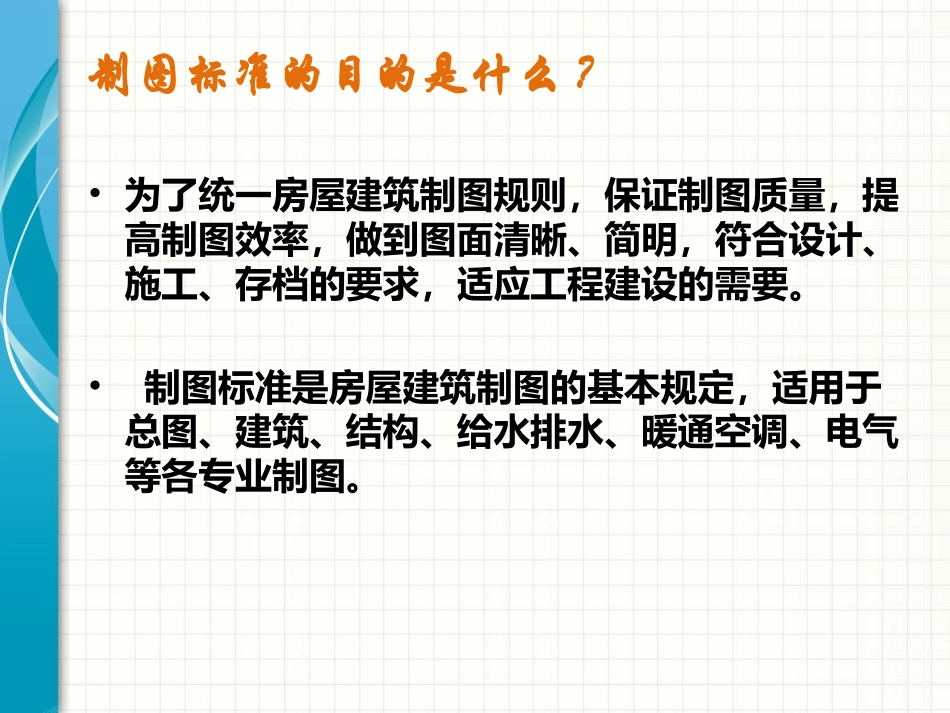

建筑制图的标准和规范制图标准的目的是什么?•为了统一房屋建筑制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要。•制图标准是房屋建筑制图的基本规定，适用于总图、建筑、结构、给水排水、暖通空调、电气等各专业制图。标准适用的制图方式有：1计算机制图；2手工制图.适用的各专业的工程制图：1新建、改建、扩建工程的各阶段设计图、竣工图；2原有建筑物、构筑物和总平面的实测图；3通用设计图、标准设计图。主要内容1制图的基本规定2常用符号和图例3定位轴线4尺寸标注1.1制图基本规定1.1.1图纸的图幅与尺寸（1）在图纸上必须用粗实线画出图框，其格式分为留装订边和不留装订边两种；（2）同一产品图样只能采用一种格式，装订时通常采用A3横装或A4竖装。1.1.2加长特殊图纸幅面图纸的短边尺寸不应加长A0～A3幅面长边尺寸可加长横式图纸立式图纸标题栏会签栏右侧的表格称为标题栏（简称图标），用以填写与建设工程相关的设计信息等，如图1-2。需要会签的图纸，在图框外的左上角有一会签栏，它是各专业负责人签字的表格。1-2会签栏1-1标题栏1.1.3图纸编排顺序•工程图纸应按专业顺序编排。应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图等。•各专业的图纸，应按图纸内容的主次关系、逻辑关系进行分类排序。图线—线型宽度图框线、标题栏线的宽度线宽组图线—线型实线－粗实线•1）平、剖面图中被剖切的主要建筑构造轮廓线•2）建筑立面图的外轮廓线•3）平、立、剖面的剖切符号实线－中实线•1）平、剖面图中被剖切的次要建筑构造轮廓线•2）建筑平、立、剖面图中建筑构配件的轮廓线实线－细实线•细图形线、尺寸线、尺寸界线、图例线、索引符号、标高符号、引出线等虚线1）建筑构配件不可见的轮廓线2）拟扩建的建筑物轮廓线3）图例线单点长划线中心线、对称线、定位轴线双点长划线假想轮廓线，用地红线折断线不需画全的断开界线字体•字高•长仿宋字高宽关系汉字图样上及说明的汉字，应采用长仿宋字。仿宋体字的书写要领是：横平竖直，起落分明，填满方格，结构均匀。字大小用字号表示，字号即为字的高度，各字号的高度和宽度的关系应符合规定。数字及字母数字及字母在图样上的书写分直体和斜体两种。与中文字混合书写时应稍低于书写仿宋字体的高度图样上数字应采用阿拉伯数字，其字高应不小于2.5㎜。汉字为3.5mm。符号•剖切符号用阿拉伯数字，罗马数字或拉丁字母编号索引符号详图索引符号局部剖面索引符号对于图中需要另画详图表示的局部或构件，索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均应以细实线绘制。•引出线引出线应以细实线绘制，宜采用水平方向的直线、与水平方向成30°、45°、60°、90°的直线，或经上述角度再折为水平线。文字说明宜写在水平线的上方，也可注写在水平线的端部。同时引出几个相同部分的引出线，宜互相平行，也可画成集中于一点的放射线，如图1所示。图1多层构造或多层管道共用引出线，应通过被引出的各层。•对称符号•连接符号•指北针•变更云线比例当整张图纸只用一种比例时，可注写在标题栏中比例一项中如一张图纸中有几个图形并各自选用不同的比例时，可注写在图名的右侧，比例的字高，应比图名的字高小一号或两号，如图所示。常用比例不同比例的平面图，剖面图，其抹灰层、楼地面，材料图例的省略画法，应符合下列规定：1、比例大于1：50的平面、剖面图，应画出抹灰层、保温隔热层等与楼地面、屋面的面层线，并宜画出材料图例；2、比例等于1：50的平面图，剖面图，剖面图宜画出楼地面、屋面的面层线，宜绘出保温隔热层，抹灰层的面层线应根据需要确定；3、比例小于1：50的平面图，剖面图，可不画出抹灰层，但剖面图宜画出楼地面、屋面的面层线；4、比例为1：100～1：200的平面图、剖面图，可画简化的材料图例，但剖面图宜画出楼地面、屋面的面层线；5比例小于1：200的平面图、剖面图，可不画材料图例，剖面图的楼地面、屋面的面层线可不画出。图例定位轴线房屋的主要承重构件（墙、柱、梁等），均用定位轴线确定基准位置。...
